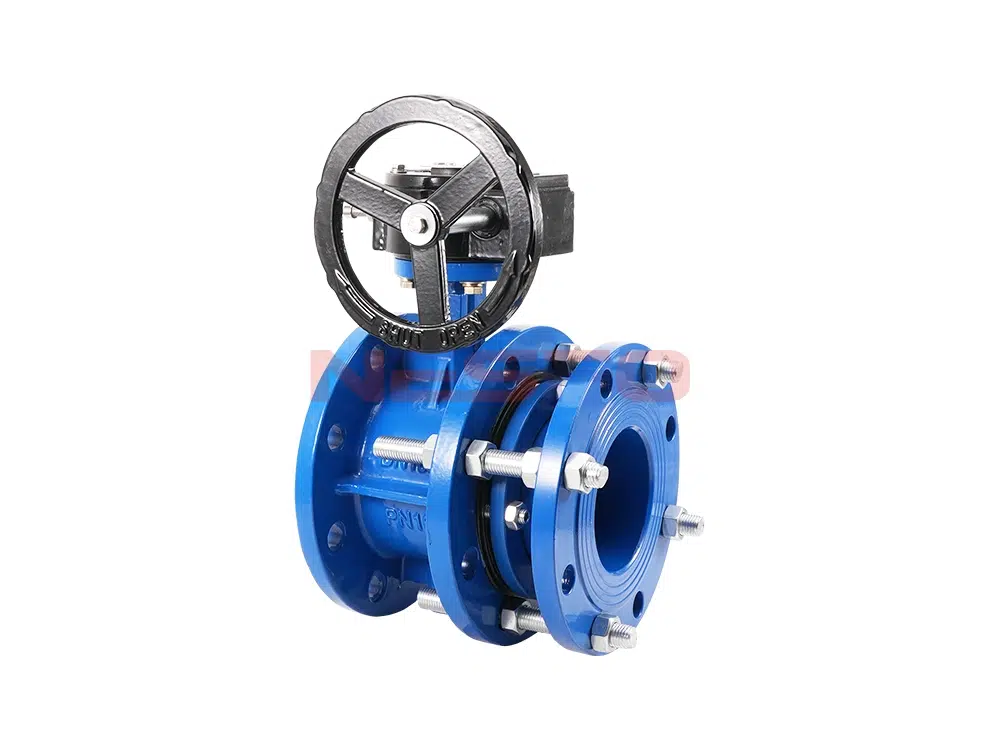

SD341X法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在80℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
SD341X法兰伸缩蝶阀分三种类型
- A.普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请购买时注明。
- B.固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。
- C.加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请购买时注明。
คุณสมบัติของสินค้า
- 密封部位可调节更换，密封性能可靠。
- 设计灵活，重量轻，省力，启闭迅速。
- 伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | SD341X-16Q |
วัสดุของตัววาล์ว | เหล็กหล่อเหนียว |
วัสดุแผ่นวาล์ว | เหล็กหล่อเหนียว/สแตนเลส 304 |
วัสดุยางบุ | อีพีดีเอ็ม |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | น้ำ, แก๊ส, น้ำมัน, และผลิตภัณฑ์น้ำมัน, เป็นต้น |
อุณหภูมิในการทำงาน | ≤80°C |

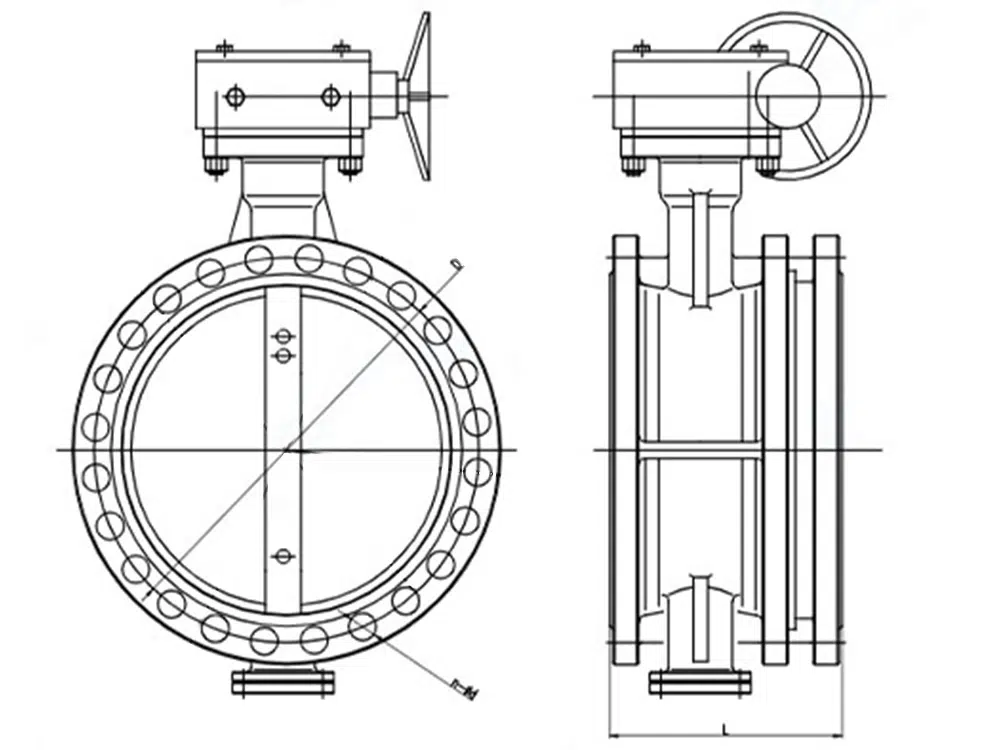

ขนาดอ้างอิงของผลิตภัณฑ์
บอร์ | L | 伸缩量 | D | n-φd |
DN50 | 145 | 15 | 125 | 4-19 |
DN65 | 160 | 20 | 145 | 4-19 |
DN80 | 170 | 25 | 160 | 8-19 |
DN100 | 185 | 25 | 180 | 8-19 |
DN125 | 190 | 30 | 210 | 8-19 |
DN150 | 210 | 30 | 240 | 8-22 |
DN200 | 220 | 35 | 295 | 12-22 |
DN250 | 240 | 35 | 355 | 12-28 |
DN300 | 260 | 40 | 410 | 12-28 |
DN350 | 275 | 40 | 470 | 16-28 |
DN400 | 290 | 40 | 525 | 16-31 |
DN450 | 310 | 45 | 585 | 20-31 |
DN500 | 330 | 55 | 650 | 20-34 |
DN600 | 350 | 55 | 770 | 20-37 |
DN700 | 405 | 55 | 840 | 24-37 |
DN800 | 435 | 55 | 950 | 24-40 |
DN900 | 485 | 65 | 1050 | 28-40 |
DN1000 | 760 | 125 | 1170 | 28-43 |
DN1200 | 820 | 125 | 1390 | 32-49 |
