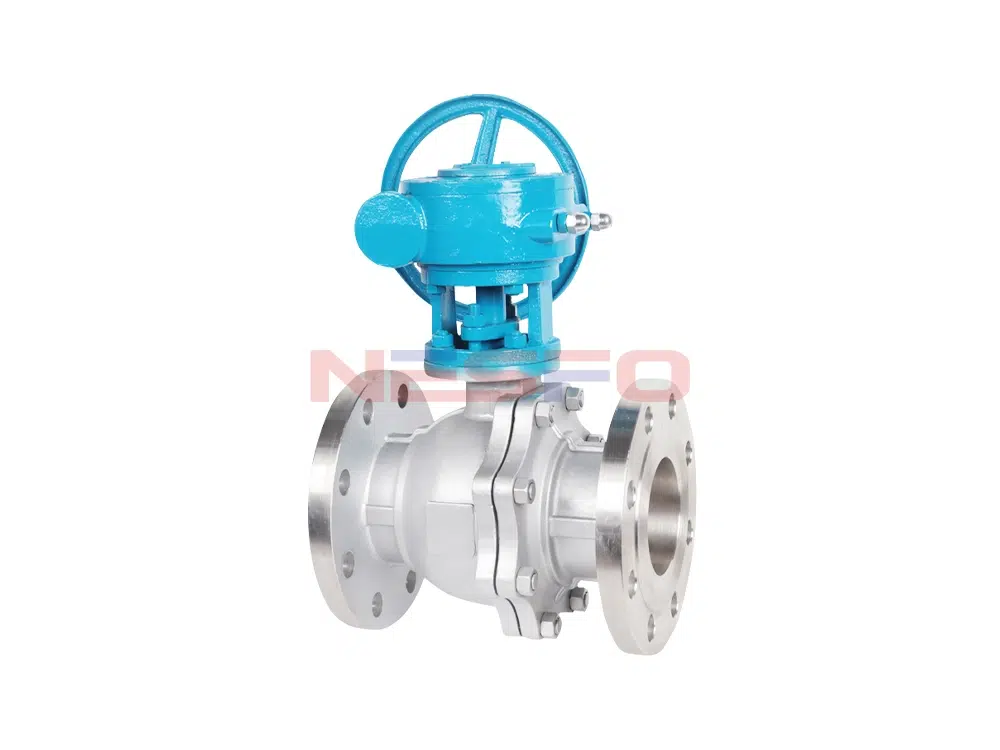

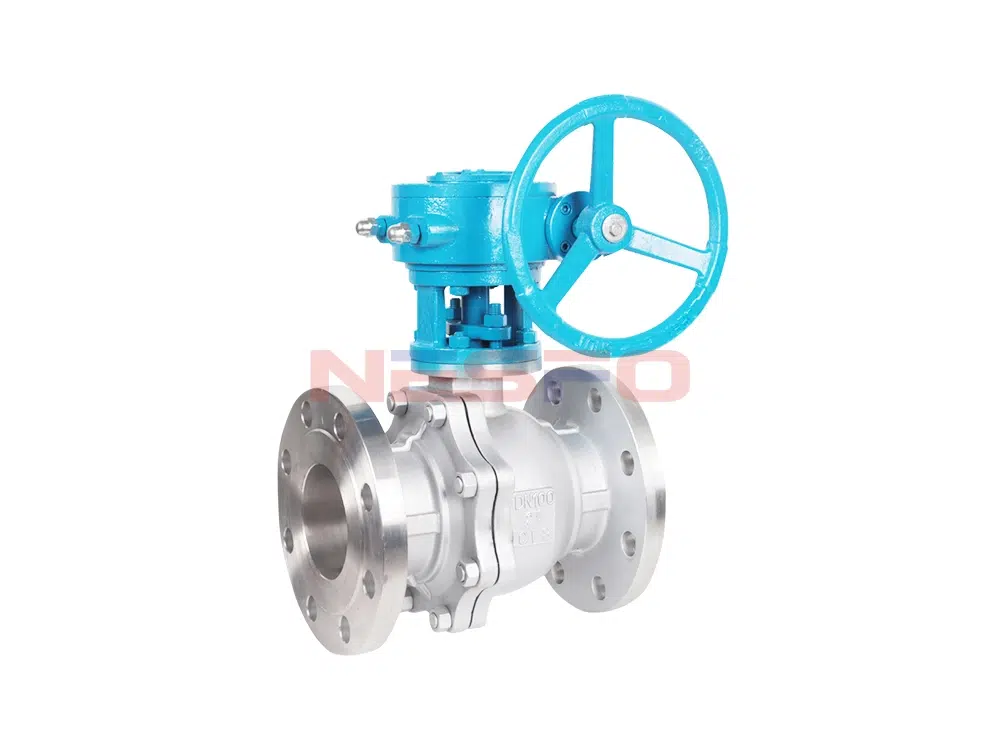

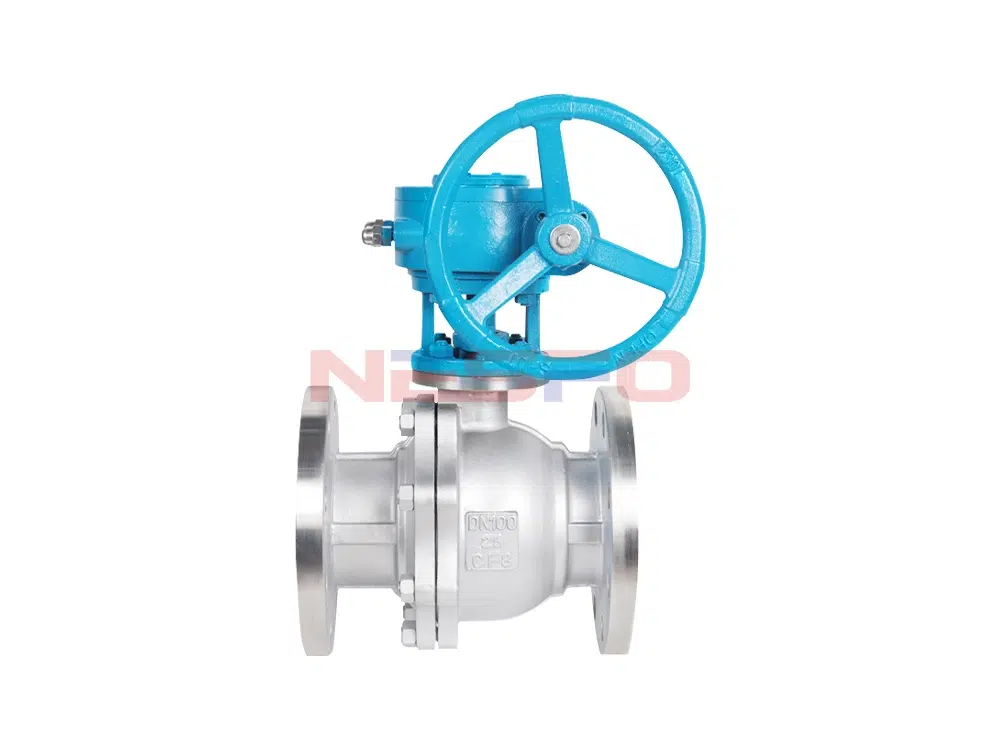

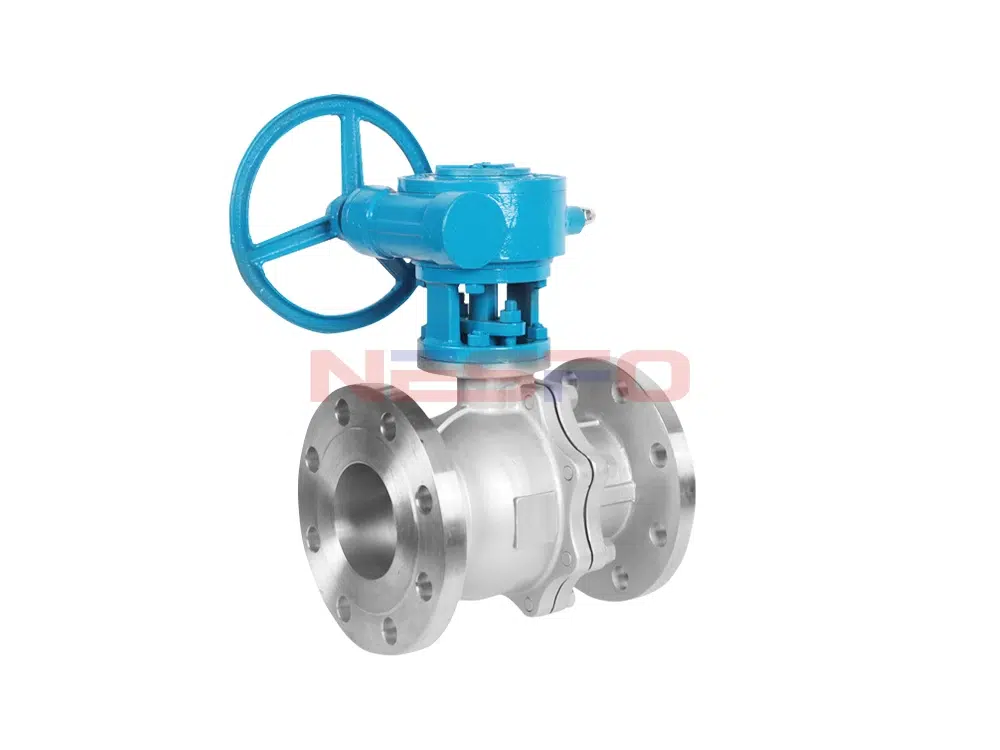

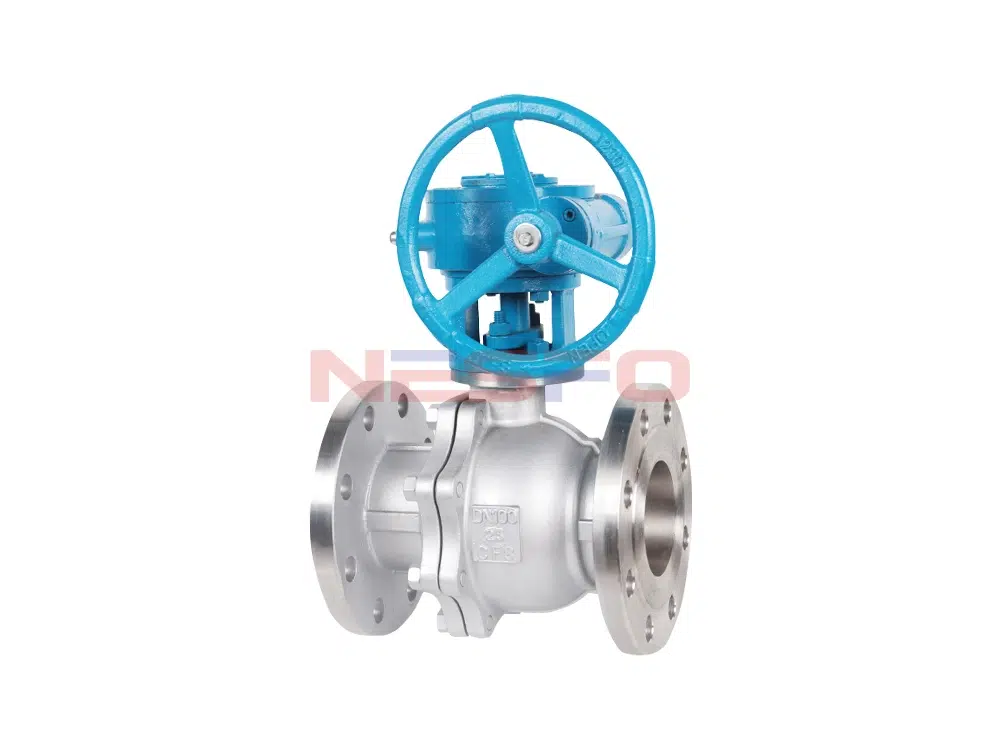

Van bi mặt bích bánh răng xoắn bằng thép không gỉ Q341F-16P là một loại thiết bị trong hệ thống truyền động bằng tay, được trang bị đồng hồ chỉ thị độ mở ở phía trên, giúp hiển thị chính xác góc mở của van bi. Thiết bị này chủ yếu được sử dụng để ngắt dòng chất lỏng trong đường ống và có chức năng điều chỉnh lưu lượng chất lỏng bằng tay.
Đặc tính sản phẩm
- Bánh răng có vạch chỉ thị.
- Có chức năng tiết kiệm và kiểm soát lưu lượng.
- Van được làm bằng PTFE, có khả năng kín khí tốt.
- Chỉ cần xoay 90 độ và một mô-men xoắn nhỏ là có thể đóng chặt.
- Trên khối giới hạn có lỗ khóa để khóa vị trí công tắc, tránh thao tác sai, trên đó có kim chỉ số công tắc rõ ràng.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | Q341F-16P |
Vật liệu thân van | Thép không gỉ 304 |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Nước, hơi nước, dầu mỏ |
Nhiệt độ thích hợp | ≤150℃ |
Tham khảo kích thước sản phẩm

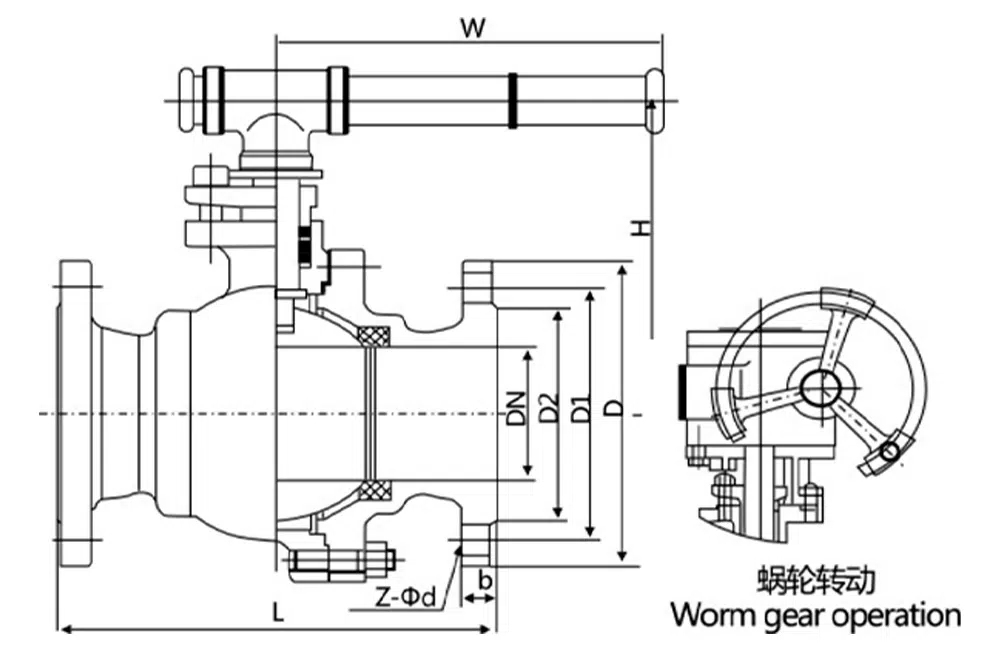

đường kính | L | D | D1 | D2 | b-f | z-d | H | W |
DN15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 65 | 115 |
DN20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 75 | 130 |
DN25 | 150 | 115 | 85 | 65 | 14-2 | 4-14 | 85 | 150 |
DN32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 95 | 190 |
DN40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 105 | 230 |
DN50 | 200 | 160 | 125 | 100 | 16-3 | 4-18 | 115 | 240 |
DN65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 145 | 280 |
DN80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 160 | 310 |
DN100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 185 | 330 |
DN125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 215 | 600 |
DN150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 245 | 800 |
DN200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 300 | 1000 |
DN250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 380 | 1200 |
