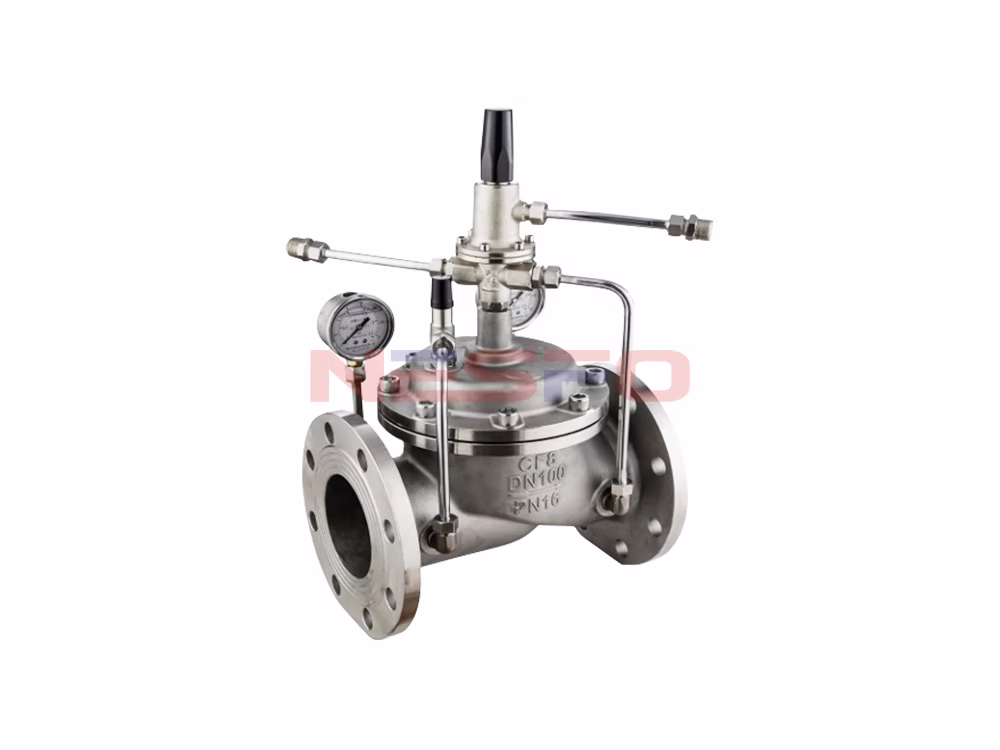

800X压差旁通阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可符合系统的利用率，保持压差的恒定值，并可降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通阀相较于其他平衡阀的地方在于它没有执行机构，靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀。
结构特点和用途
800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制，不需要其它装置和能源，保养简便。本系列阀门产品用于高层建筑、生活区等供水管网系统及城市供水工程。
产品参数
产品型号 | A47Y-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 腐蚀性介质 |
适用温度 | ≤200℃ |
产品尺寸参考
通径 | do | DN | L | L1 | ≈H |
DN20 | 15 | 20 | 100 | 85 | 298 |
DN25 | 20 | 25 | 100 | 85 | 298 |
DN32 | 25 | 32 | 115 | 100 | 310 |
DN40 | 32 | 40 | 120 | 110 | 315 |
DN50 | 40 | 50 | 135 | 120 | 377 |
DN65 | 50 | 65 | 140 | 130 | 415 |
DN80 | 65 | 80 | 160 | 135 | 420 |
DN100 | 80 | 100 | 170 | 160 | 539 |
DN125 | 100 | 125 | 190 | 190 | 624 |
DN150 | 125 | 150 | 205 | 195 | 636 |
DN200 | 150 | 200 | 240 | 230 | 772 |
DN250 | 200 | 250 | 350 | 320 | 970 |
