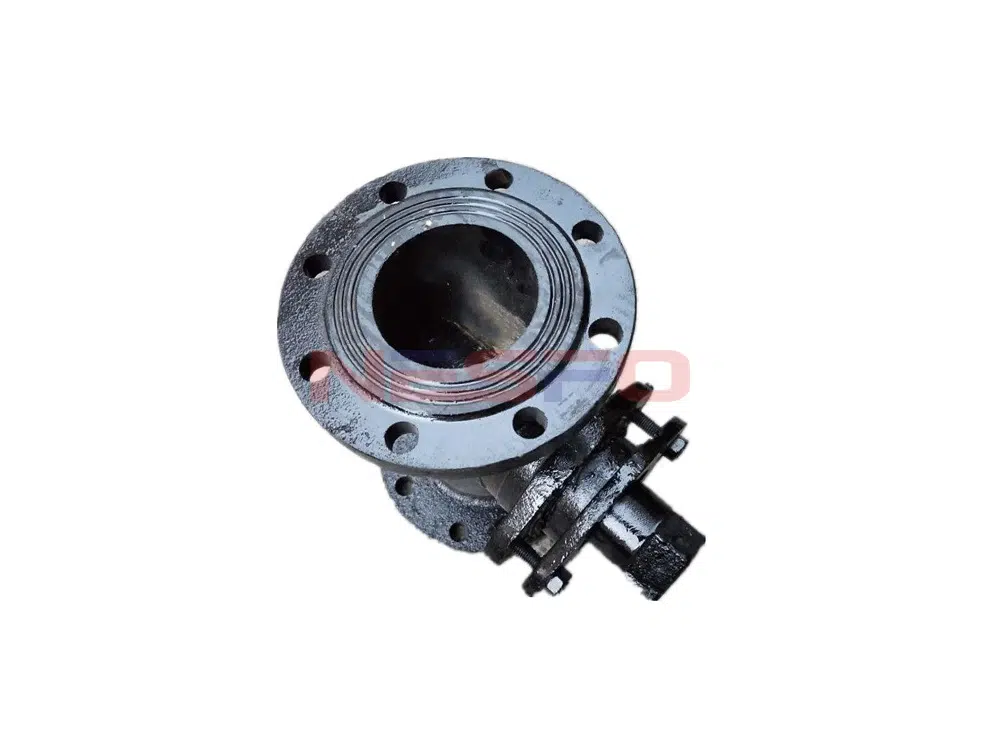

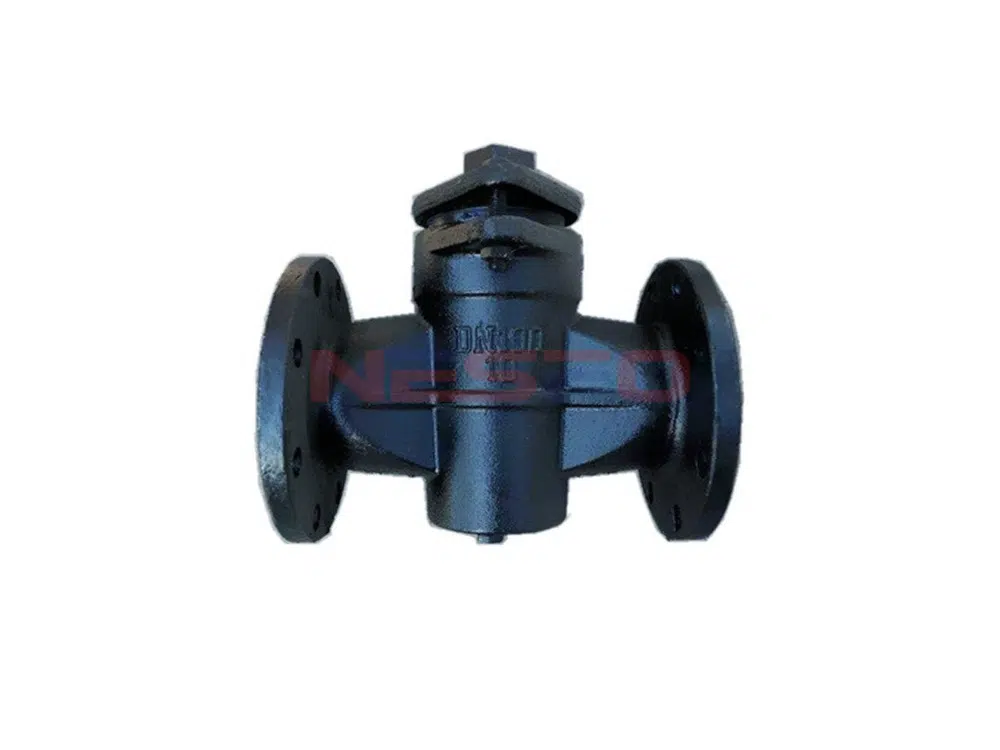

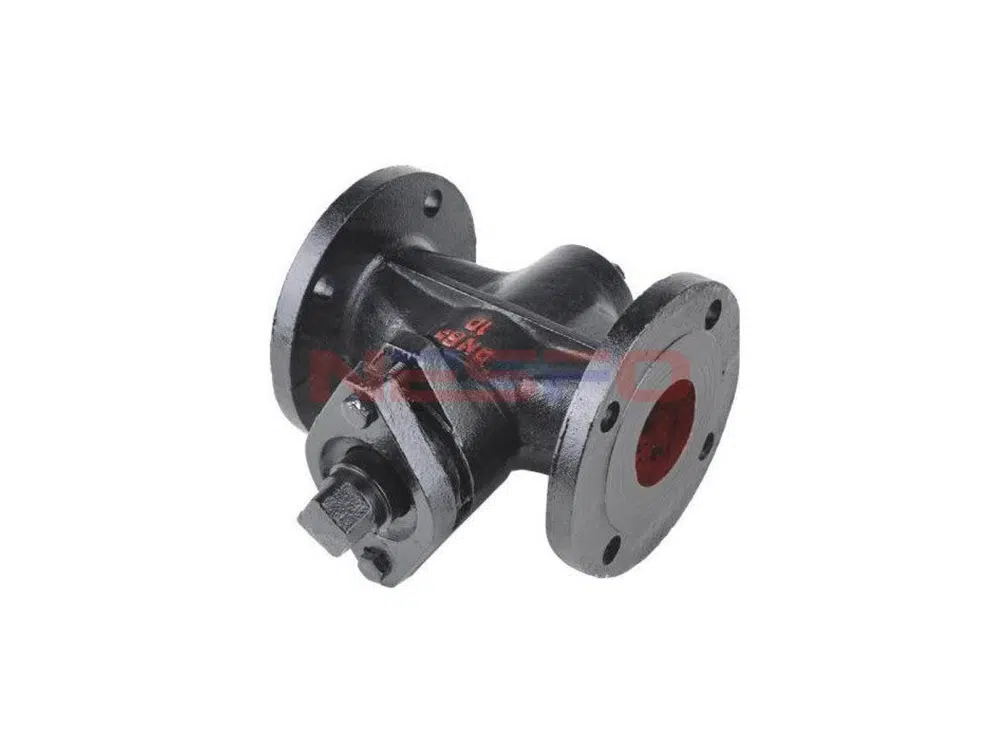

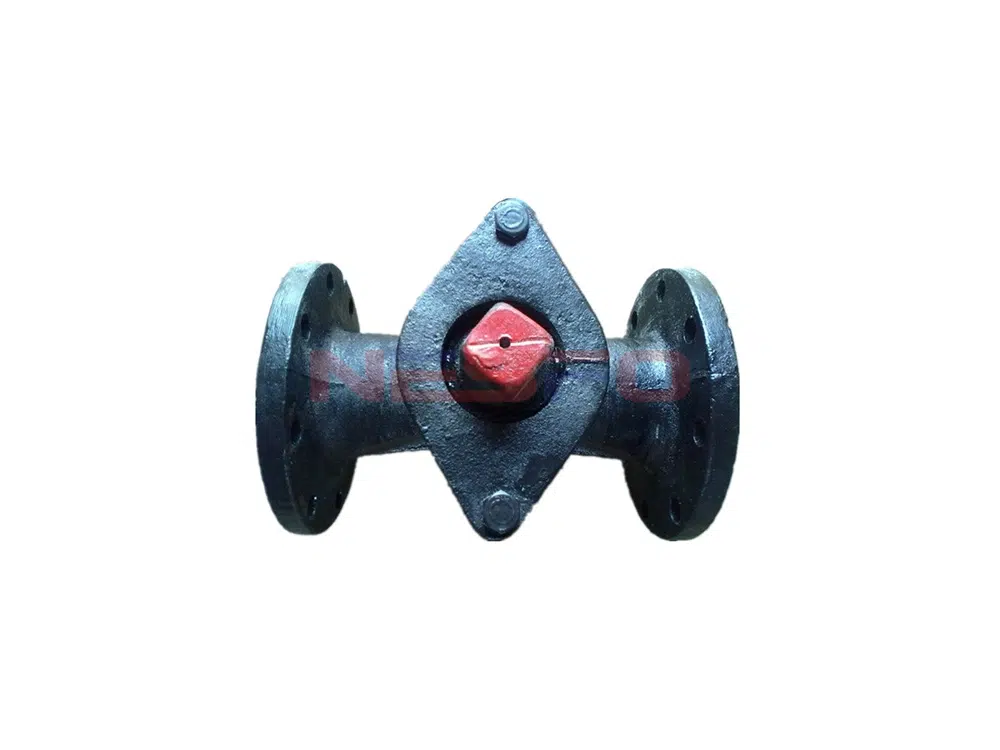

X43W法兰二通旋塞阀直通式结构，阀体采用灰铸铁铸造，适用工作温度在100℃以下的水、空气、油品等使用。主要供开启和关闭管道和设备介质之用，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。
Working Principle
X43W法兰二通旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，是实现开启或关闭的一种阀门。
Product Features
- The flow direction of the medium can be arbitrary, regardless of the installation orientation.
- 适用于经常操作，启闭迅速、轻便、流体阻力小。
- 结构简单，相对体积小，重量轻，便于维修、密封性能好。
- 阀体、阀芯材料可根据使用情况随意更换，结构简单，密封性能好。
Product Parameters
Product Model | X43W-10 |
Valve Body Material | Gray Cast Iron |
Nominal Pressure | ≤1.0Mpa |
Applicable Media | Water, Gas, Oil, etc. |
Applicable Temperature | ≤100°C |

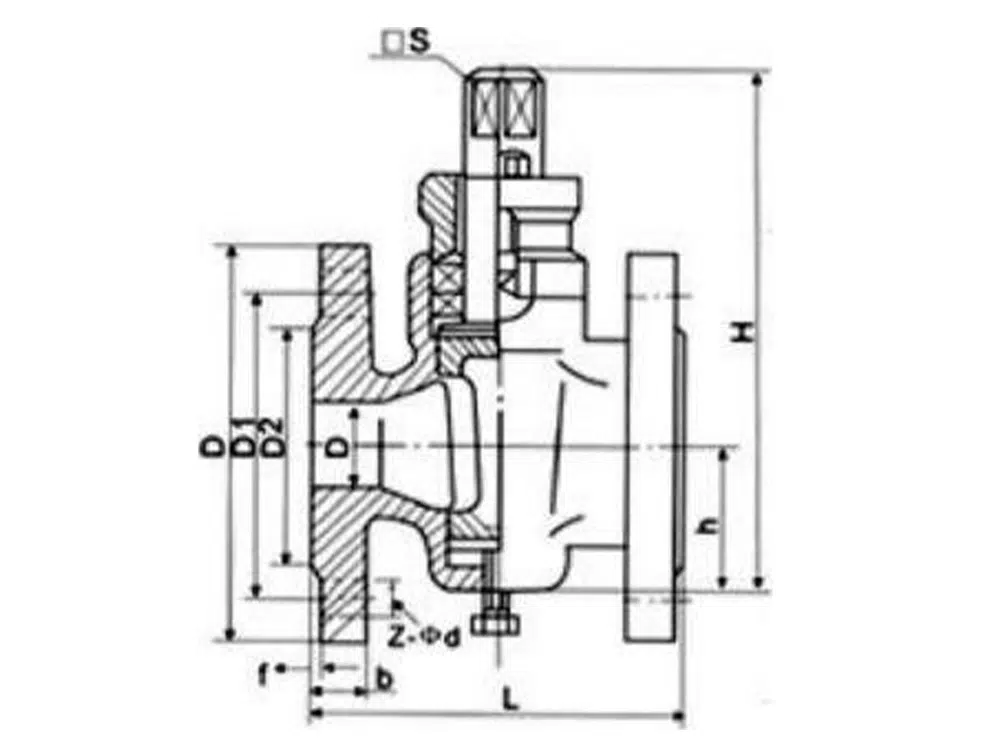

Product Size Reference
Nominal Diameter | L | D | D1 | D2 | f | b | Z-Φd | □S | h | H |
DN15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 14 | 26 | 99 |
DN20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 14 | 34 | 124 |
DN25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 17 | 38 | 133 |
DN32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 18 | 45 | 152 |
DN40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 26 | 55 | 212 |
DN50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 28 | 74 | 260 |
DN65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 32 | 82 | 295 |
DN80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 40 | 95 | 327 |
DN100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-Φ18 | 45 | 135 | 425 |
DN125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 54 | 154 | 482 |
DN150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 62 | 172 | 512 |
DN200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-Φ23 | 75 | 195 | 605 |
DN250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 85 | 230 | 660 |
DN300 | 580 | 440 | 400 | 368 | 3 | 30 | 12-Φ23 | 100 | 263 | 760 |
