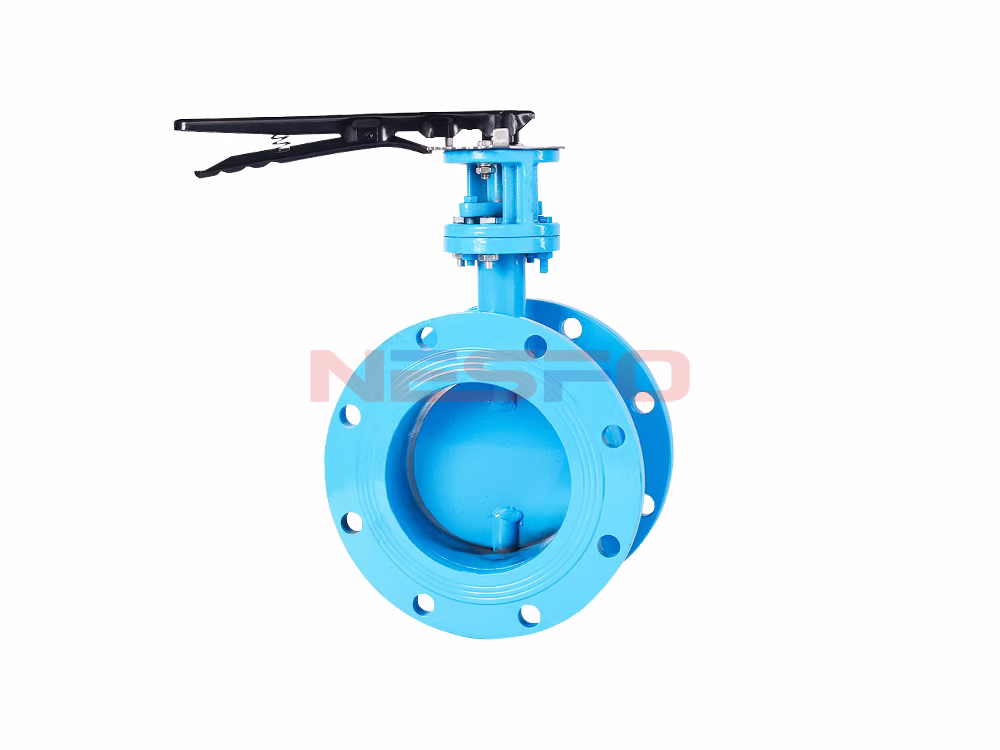

D41W-1C法兰通风蝶阀主要用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等作为启闭和调节流量使用。该阀门采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便等特点。广泛应用于电站、冶金、矿山、水泥、环保、采暖等行业。
产品参数
工作压差（Mpa） | 0.03 | 0.06 | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 |
DN15 | 183 | 220 | 253 | 300 | 385 | 450 | 510 | 570 | 630 | 690 | 740 |
DN20/25 | 250 | 300 | 380 | 500 | 600 | 710 | 770 | 830 | 890 | 950 | 1000 |
DN32/40/50 | 300 | 350 | 500 | 600 | 780 | 900 | 1000 | 1080 | 1120 | 1160 | 1200 |
DN32/40/50 | 450 | 580 | 690 | 870 | 1100 | 1270 | 1400 | 1500 | 1600 | 1760 | 1800 |
DN65/80/100 | 570 | 680 | 750 | 950 | 1300 | 1470 | 1600 | 1700 | 1800 | 1900 | 2000 |

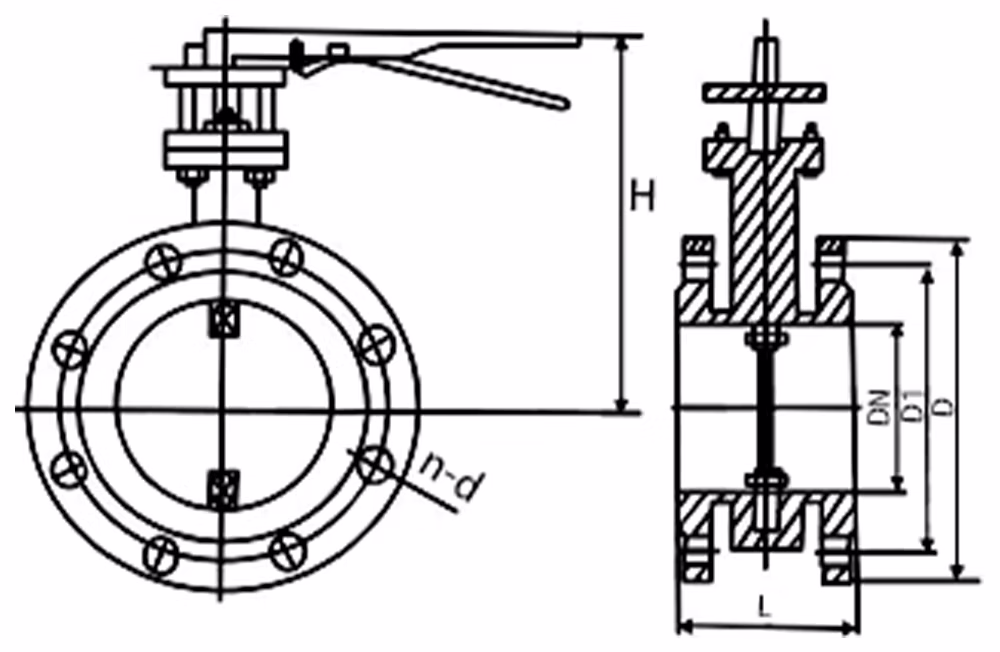

产品尺寸参考
DN | L | D | D1 | H | N-d |
50 | 100 | 140 | 110 | 150 | 4-14 |
65 | 100 | 160 | 130 | 160 | 4-14 |
80 | 100 | 185 | 150 | 170 | 4-14 |
100 | 100 | 200 | 170 | 240 | 4-18 |
125 | 140 | 230 | 200 | 270 | 8-18 |
150 | 140 | 255 | 225 | 275 | 8-18 |
200 | 140 | 310 | 280 | 310 | 8-18 |
250 | 140 | 365 | 335 | 335 | 12-18 |
300 | 170 | 435 | 395 | 360 | 12-22 |
350 | 170 | 475 | 445 | 380 | 12-22 |
400 | 190 | 535 | 495 | 465 | 16-22 |
450 | 190 | 585 | 550 | 495 | 16-22 |
500 | 210 | 635 | 600 | 525 | 16-22 |
600 | 210 | 750 | 705 | 570 | 20-26 |
700 | 210 | 855 | 810 | 635 | 24-30 |
800 | 210 | 970 | 920 | 685 | 24-30 |
900 | 250 | 1070 | 1020 | 770 | 24-30 |
1000 | 250 | 1170 | 1120 | 835 | 28-30 |
1100 | 250 | 1280 | 1220 | 875 | 28-30 |
1200 | 250 | 1373 | 1320 | 930 | 32-30 |
1300 | 300 | 1475 | 1420 | 975 | 36-30 |
1400 | 300 | 1575 | 1520 | 1025 | 36-30 |
1500 | 300 | 1680 | 1620 | 1075 | 36-30 |
