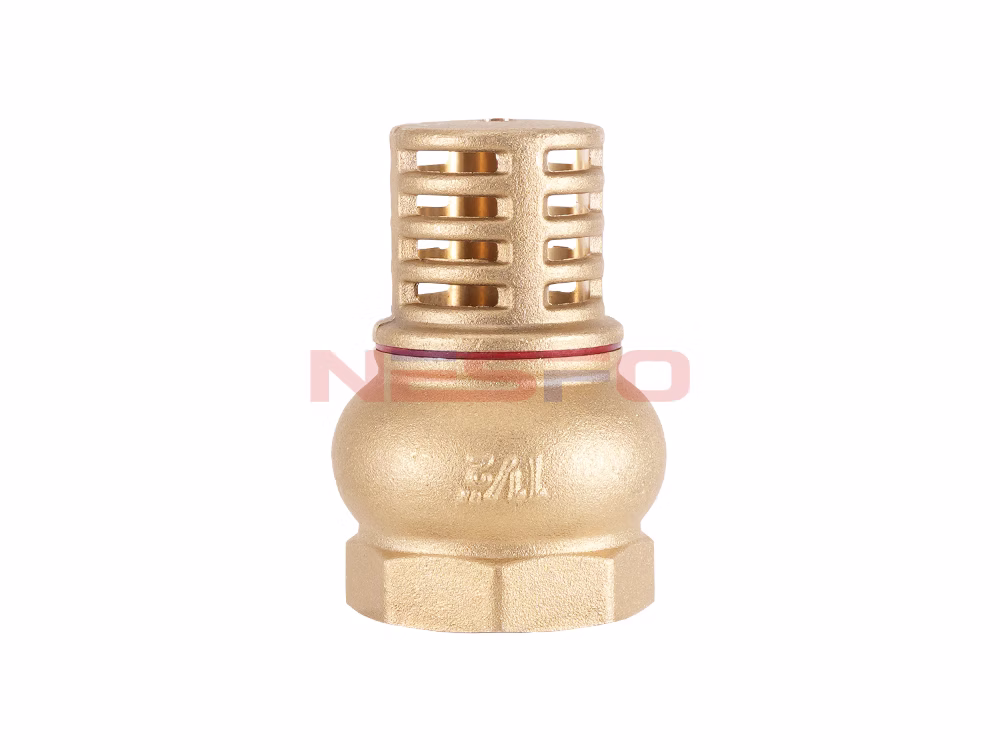

黄铜丝扣底阀又叫水泵底阀，是一种节约能源的阀门，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖有很多个进水口和加强筋起到了不易堵塞，主要的作用是安装在水泵底部防止水的倒流。
应用范围
该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点。广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
产品参数
通径 | 英寸 | D | L | H | A | C | B |
DN6 | 1/8 | 5.3 | 54 | 28 | 10.5 | 22 | 22 |
DN8 | 1/4 | 7.5 | 42 | 28 | 10.5 | 22 | 22 |
DN10 | 3/8 | 7.5 | 44 | 28 | 12 | 22 | 22 |
DN15 | 1/2 | 9.2 | 48 | 28 | 12.5 | 25 | 22 |
DN20 | 3/4 | 12.5 | 54 | 34 | 16 | 31 | 22 |
DN25 | 1 | 15 | 65 | 36 | 17 | 37 | 22 |

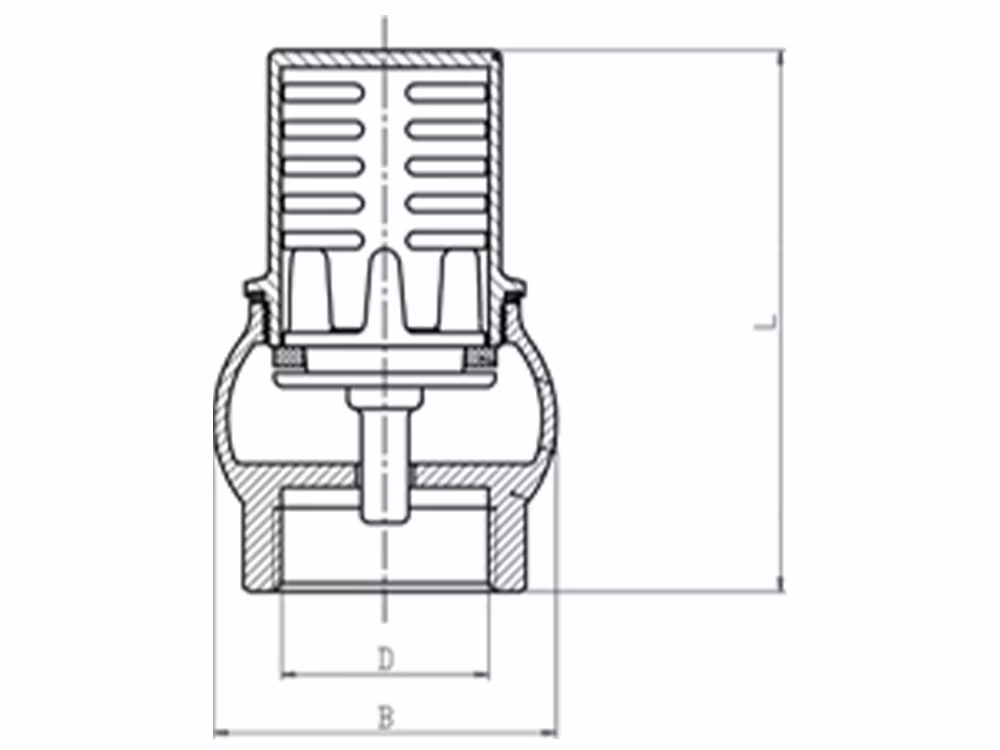

产品尺寸参考
产品型号 | Q71F-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品 |
适用温度 | ≤150℃ |
