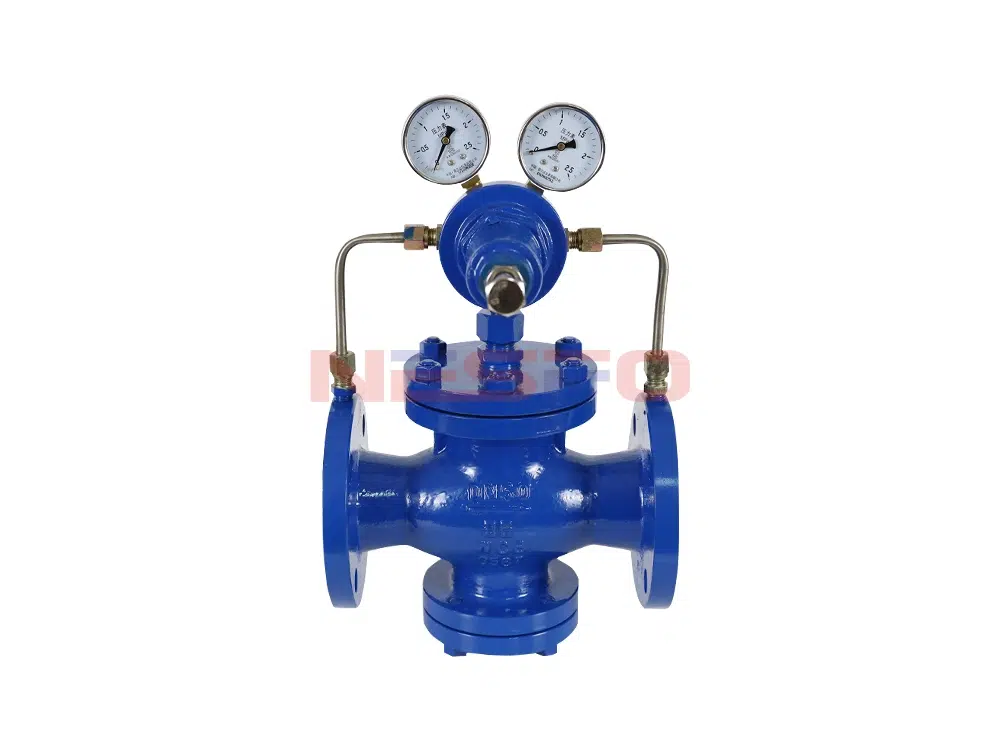

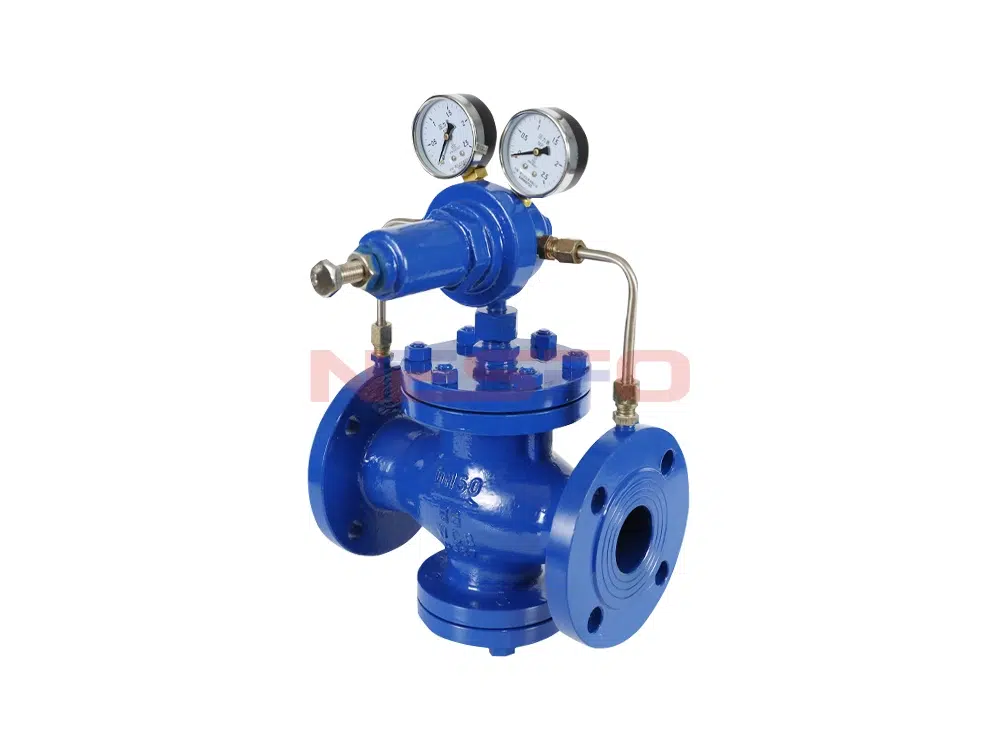

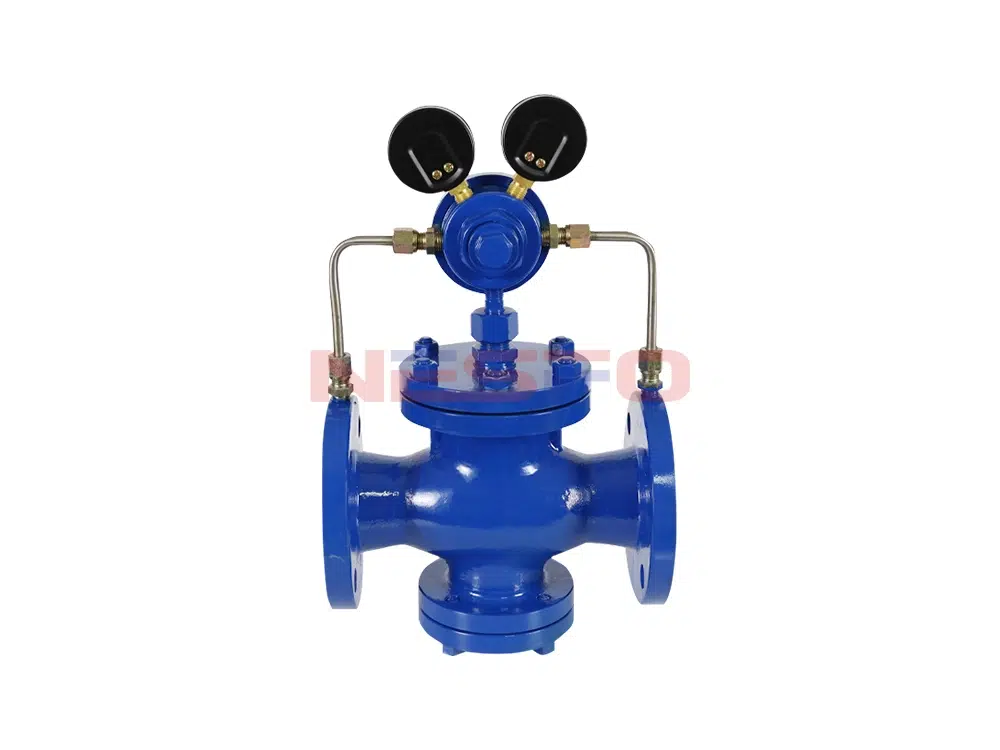

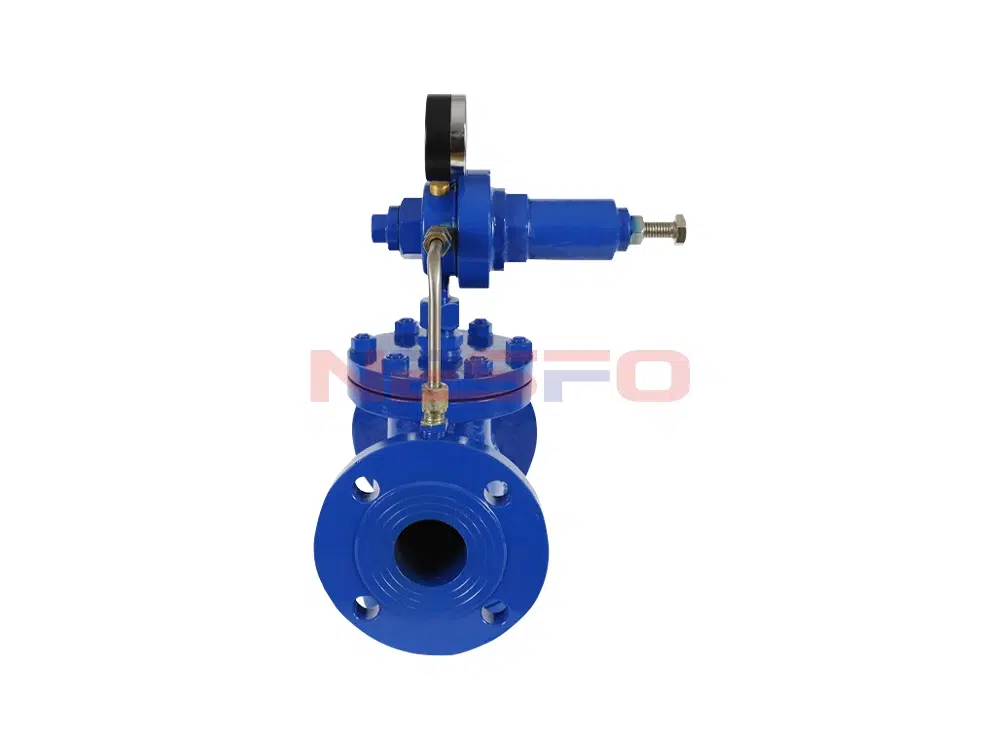

YK43F gaz basıncı düşürme valfi, iki parçadan oluşan pilot kumandalı pistonlu tip basınç düşürme valfine aittir: ana valf ve pilot valf. Pilot kumandalı pistonlu tip gaz basıncı düşürme valfi esas olarak valf yatağı, ana valf diski, piston, yay ve diğer parçalardan oluşur; pilot valf esas olarak valf yatağı, valf klapesi, diyafram, yay, ayar yayı ve diğer parçalardan oluşur. Çıkış basıncı, ayar yayının basıncını ayarlayarak, çıkış basıncının değişimini algılamak için diyaframı kullanarak ve pilot vananın açılıp kapanması yoluyla ana vananın kısma kısmının taşma alanının boyutunu ayarlamak için pistonu tahrik ederek ayarlanır. basıncı düşürme ve dengeleme işlevini gerçekleştirmek için.
Uygulanabilir Senaryolar
YK43F Gaz Basıncı Düşürücü Vana esas olarak hava, nitrojen, oksijen, hidrojen, sıvılaştırılmış gaz, doğal gaz ve diğer gazlar gibi gaz boru hattı için kullanılır.
Ürün Parametresi
Ürün Modeli | YK43F-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Hava, nitrojen, oksijen, hidrojen, sıvılaştırılmış gaz, doğal gaz ve diğer gazlar |
Uygulanabilir sıcaklık | ≤120°C |

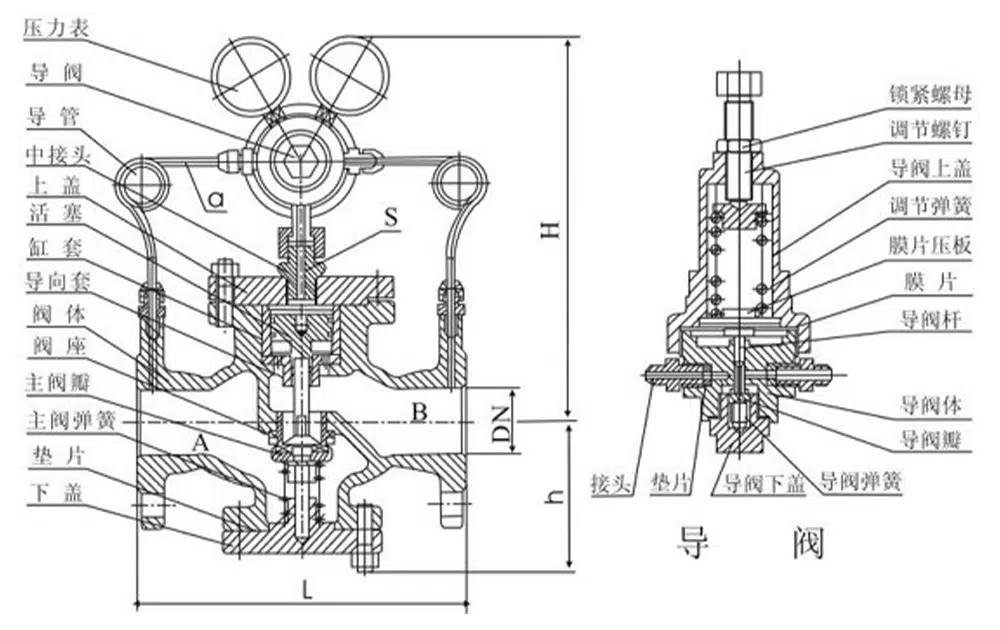

Ürün Boyut Referansı
bir cadde | L | H | h |
DN15 | 160 | 305 | 95 |
DN20 | 160 | 305 | 95 |
DN25 | 180 | 305 | 95 |
DN32 | 200 | 305 | 95 |
DN40 | 220 | 330 | 110 |
DN50 | 250 | 330 | 110 |
DN65 | 260 | 330 | 110 |
DN80 | 310 | 355 | 155 |
DN100 | 350 | 355 | 155 |
DN125 | 400 | 420 | 200 |
DN150 | 450 | 420 | 200 |
DN200 | 500 | 475 | 230 |
DN250 | 600 | 510 | 280 |
DN300 | 800 | 560 | 320 |
