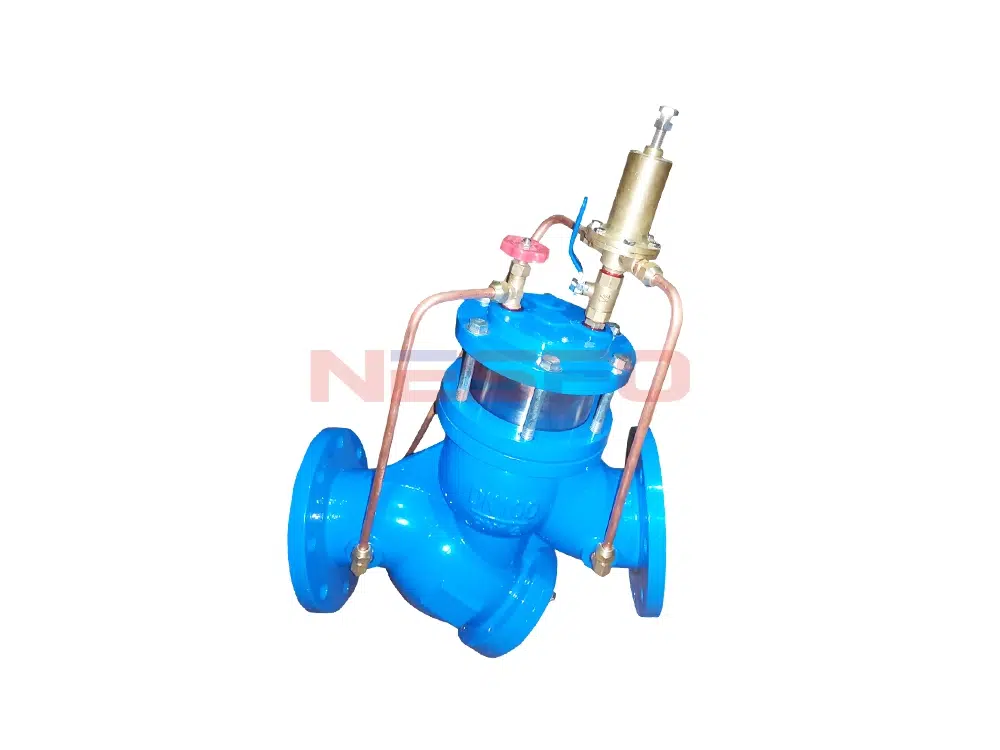

YQ98002 filtre pistonlu tip emniyet tahliye vanası, yüksek binalara, yangın söndürme su besleme sistemine ve diğer su besleme sistemi boru hattına monte edilir, su besleme boru hattındaki basınç tahliye vanasının ayar basıncını aştığında, tahliye vanası otomatik olarak açılır boru hattının güvenliğini korumak için basıncı hızla tahliye etmek, aynı zamanda ana vananın yukarı akışındaki su besleme basıncını korumak için bir basınç tahliye vanası olarak. YQ98002 filtre pistonlu tip emniyet tahliye vanası, sabit bir güvenli ayar basıncını doğru bir şekilde koruyabilir, aşırı basınç bir kez basıncı derhal tahliye etmek için tahliye vanasını hızla açar. YQ98002 filtre pistonlu tip emniyet tahliye vanası, sabit emniyet basıncını doğru bir şekilde koruyabilir, aşırı basınç olduğunda, tahliye vanası hızlı bir şekilde açılır ve basıncı zamanında tahliye eder, YQ98002 filtre pistonlu tip emniyet tahliye vanası sorunsuz ve güvenilir bir şekilde kapanabilir, basınç artçı şokunu ortadan kaldırır.

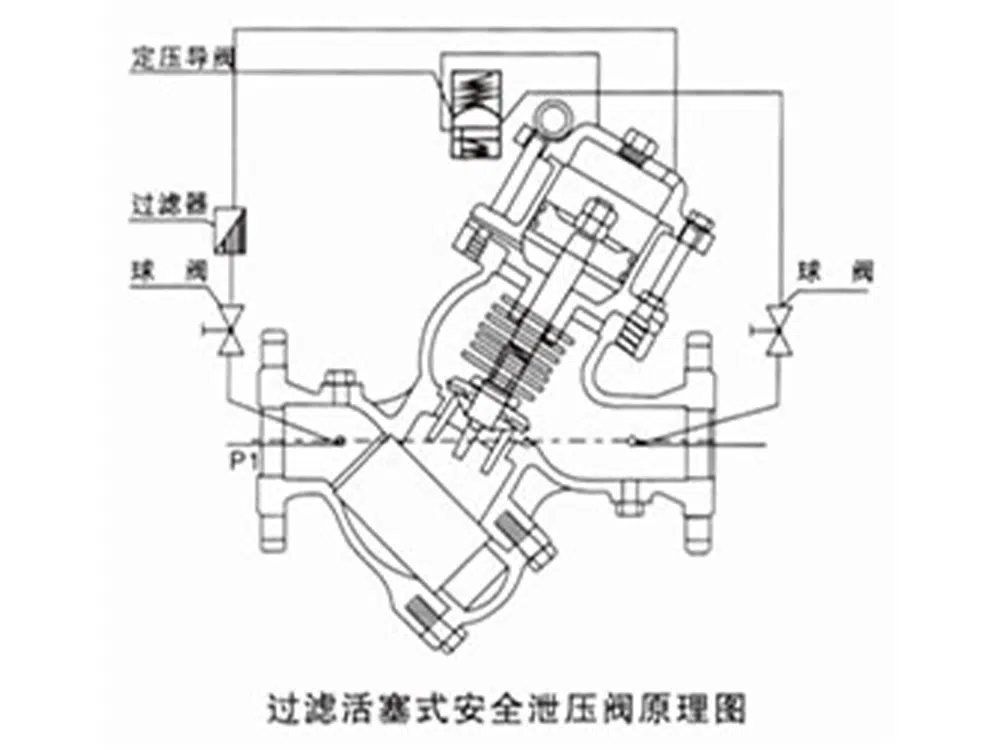

yapısal prensip
Yukarı akış basıncı P1, basınç ayar pilot valfi ve kontrol borusu aracılığıyla piston kontrol odasının üst kısmına girer; daha sonra basınç ayar pilot valfi aracılığıyla çıkışa gider. Konumlandırma pilot valfinin ayar vidasının ayarlanması, açılış basıncını ayarlayabilir, basınç ayarlanan değeri aştığında, sabit basınçlı pilot valf açılır ve ana valf de sistem basıncını serbest bırakmak ve sistemin güvenliğini sağlamak için açılır. Emniyet basıncı tahliye işlevini gerçekleştirmek için.
Performans özellikleri
- Ayarlanan basınç doğrudur, uzun süre sabit kalabilir ve aşırı basınç olduğunda hızlı bir şekilde tahliye edilebilir.
- Elastik yumuşak conta güvenilir, damlayan su sağlar.
- Y şeklindeki geniş gövdeli valf boşluğu, küçük akış direnci, kavitasyona karşı güçlü direnç, gürültü yok.
- Piston tahrikli, sorunsuz ve güvenilir.
- Her açıda monte edilebilir.
- Ürünün korozyon direnci ve güvenliğini sağlamak için hem iç hem de dış yüzeylere çevre dostu kaplamalar püskürtülür.
Uygulama alanları
Bu vana, su temini ve drenaj, yangınla mücadele, enerji santrali ve diğer endüstrilerin su boru hatlarında yaygın olarak kullanılır; basınç dalgalanmalarına hızlı bir şekilde yanıt verebilir ve basınçtaki keskin artış nedeniyle boru hatlarına ve ekipmanlara zarar gelmesini önlemek için hızlı bir şekilde tahliye edebilir.

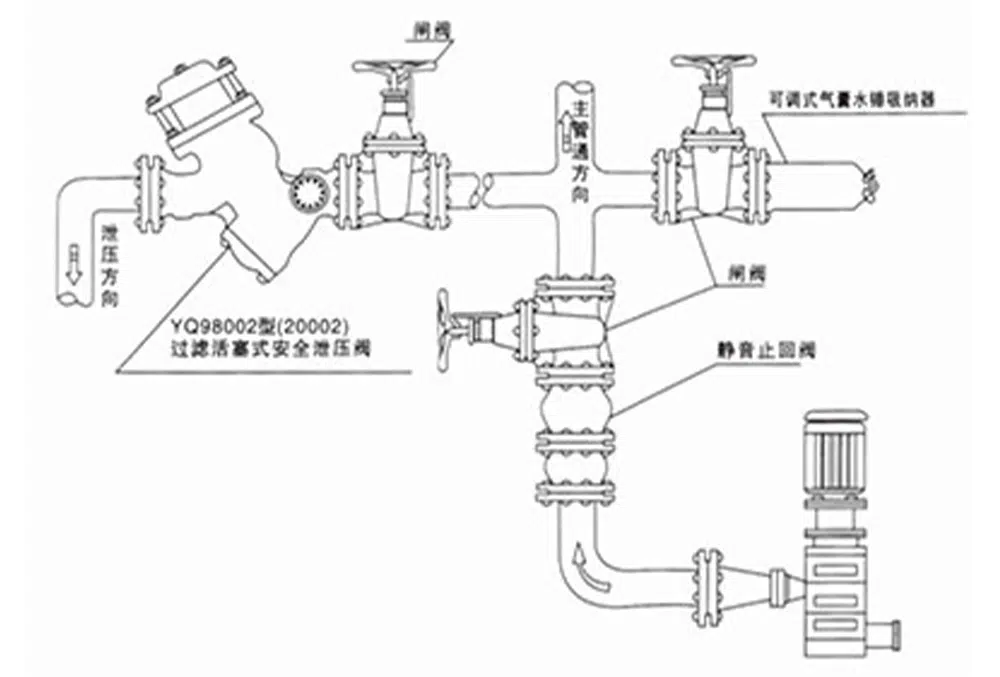

Kurulum Şeması
Ürün Parametresi
Ürün Modeli | YQ98002-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |
Ürün Boyut Referansı
bir cadde | uzunlukları |
DN40 | 265 |
DN50 | 265 |
DN65 | 280 |
DN80 | 335 |
DN100 | 395 |
DN125 | 360 |
DN150 | 435 |
DN200 | 445 |
