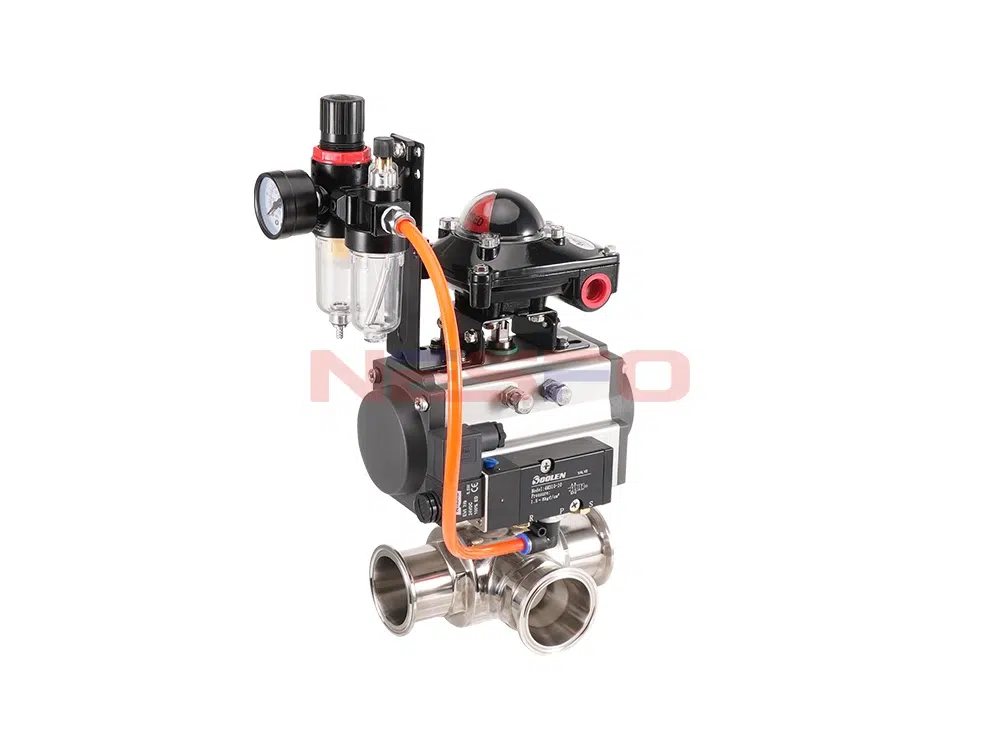

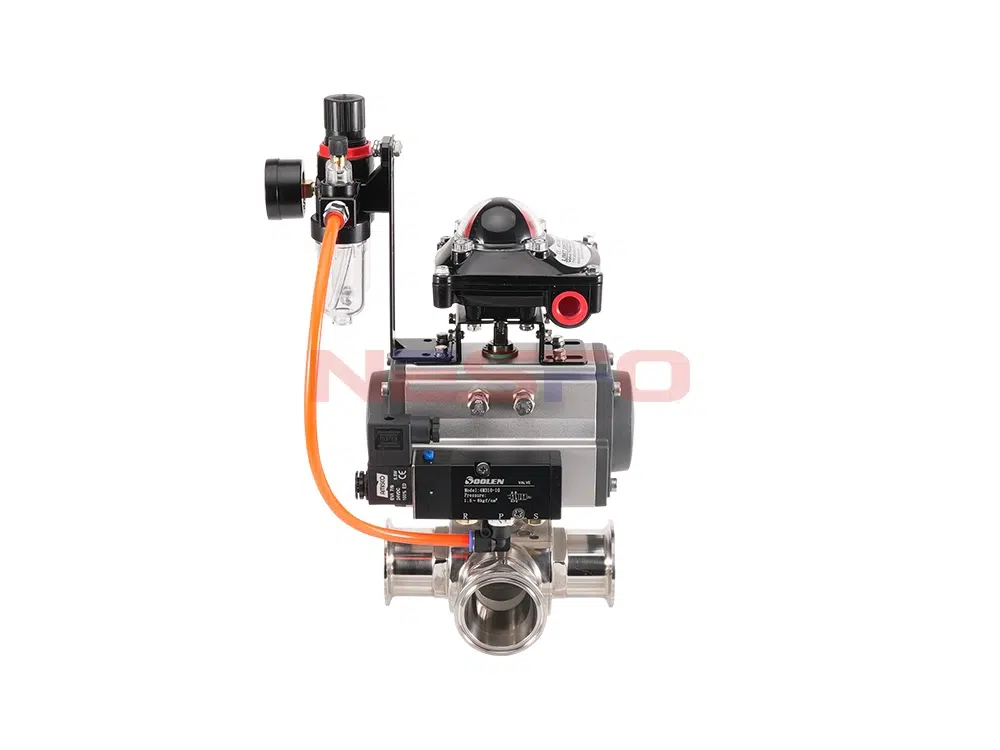

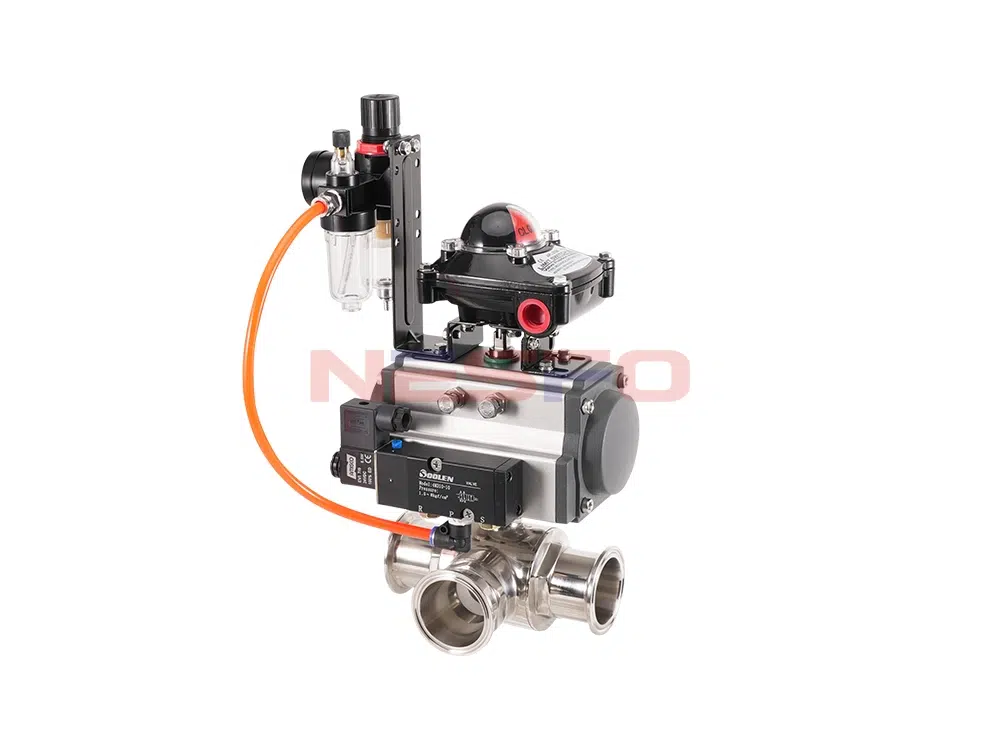

Q684F-10P pnömatik hızlı takılan üç yollu küresel vana, pnömatik açılı strok aktüatörü ve sıhhi küresel vana tertibatından oluşur. Pnömatik hızlı geçmeli üç yollu küresel vana gövdesi, sıvıyı engelsiz tutmak için akış yolunun iç duvarı 0,5um (240Grit) elektronik parlatma ile rafine edilmiş paslanmaz çelikten yapılmıştır. Tam paket PTFE tarafından benimsenen sızdırmazlık yüzeyi, hijyen sağlamak için ölü boşluk içermez, ölü boşluk içermez ve temizlenmesi kolaydır. Pnömatik hızlı takılan 3 yollu küresel vanalar, bira mühendisliği, gıda mühendisliği, kimya mühendisliği, ilaç mühendisliği, biyolojik mühendislik ve su arıtma mühendisliği ve diğer alanlarda yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Basit yapı, küçük boyut ve hafiflik.
- Gözenek boyutu boru hattınınkiyle karşılaştırılabilir ve tortu üretme olasılığı daha düşüktür.
- Yollukların içi pürüzsüz ve engelsiz bir akış sağlamak için 240 Grit cilalıdır.
- Tamamen kapsüllenmiş PTFE conta sayesinde ölü nokta yoktur ve temizlenmesi kolaydır.
- Kelepçe bağlantı yöntemini benimseyen, basit ve rahat kurulum ve demontaj.
Ürün Parametresi
Ürün Modeli | Q684F-10P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Silindir malzemesi | alüminyum |
Silindir tipi | AT çift etkili |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

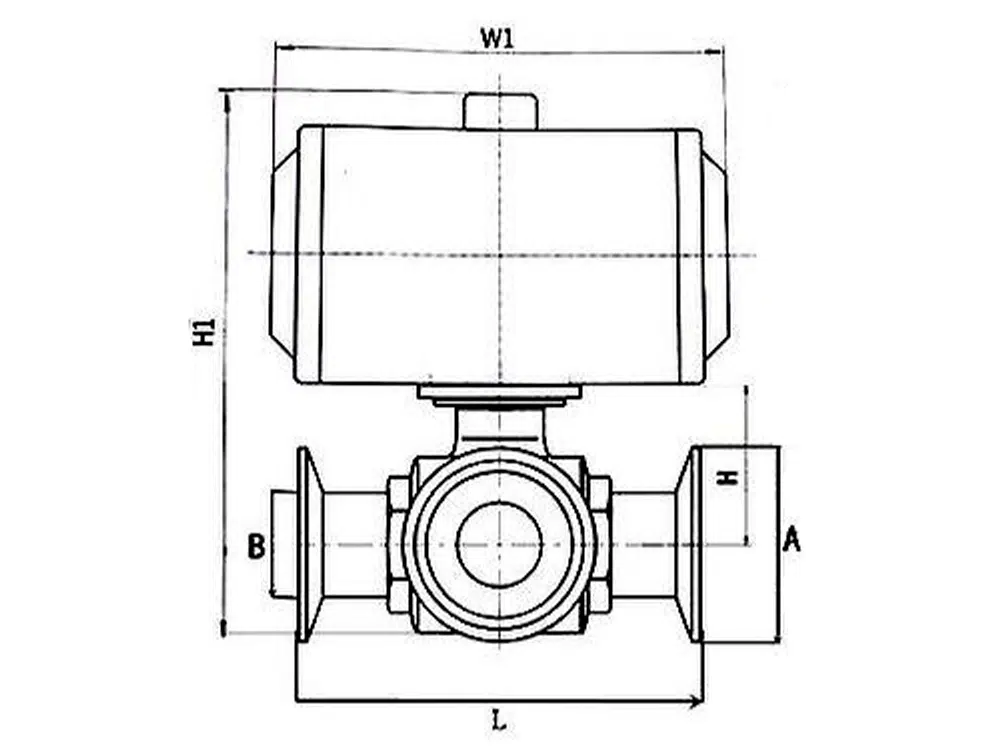

Ürün Boyut Referansı
dış çap | A | B | H1 | W1 | L |
φ19 | 50.5 | 15 | 172 | 147 | 105 |
φ25 | 50.5 | 20 | 172 | 147 | 126 |
φ32 | 50.5 | 25 | 178 | 147 | 137 |
φ38 | 50.5 | 32 | 218 | 168 | 154 |
φ45 | 50.5 | 35 | 228 | 168 | 165 |
φ51 | 64 | 40 | 228 | 168 | 168 |
φ63 | 77 | 50 | 260 | 210 | 184 |
φ76 | 91 | 65 | 300 | 262 | 220 |
φ89 | 106 | 80 | 335 | 265 | 240 |
φ102 | 119 | 90 | 395 | 300 | 266 |
