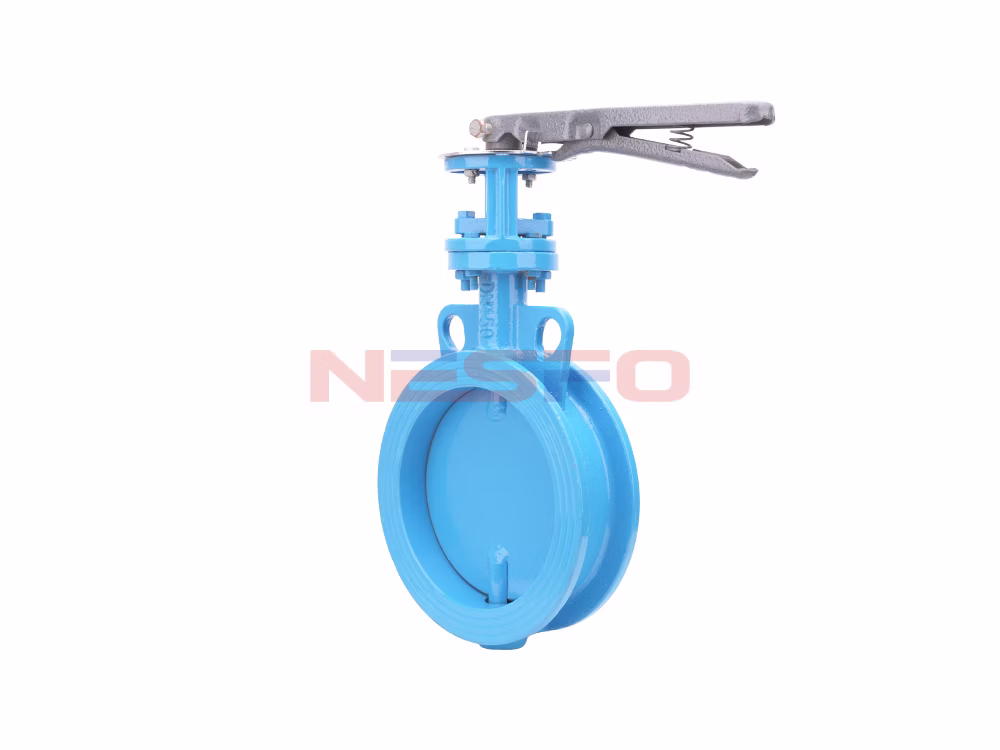

D71W-1C对夹通风蝶阀主要用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等作为启闭和调节流量使用。该阀门采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便等特点。广泛应用于电站、冶金、矿山、水泥、环保、采暖等行业。
产品参数
通径 | D | L |
DN50 | 57 | 88 |
DN50 | 60 | 88 |
DN65 | 76 | 96 |
DN80 | 89 | 96 |
DN100 | 102 | 115 |
DN100 | 108 | 115 |
DN100 | 114 | 115 |
DN125 | 133 | 128 |
DN125 | 140 | 128 |
DN150 | 159 | 130 |
DN150 | 165 | 130 |
DN200 | 219 | 147 |

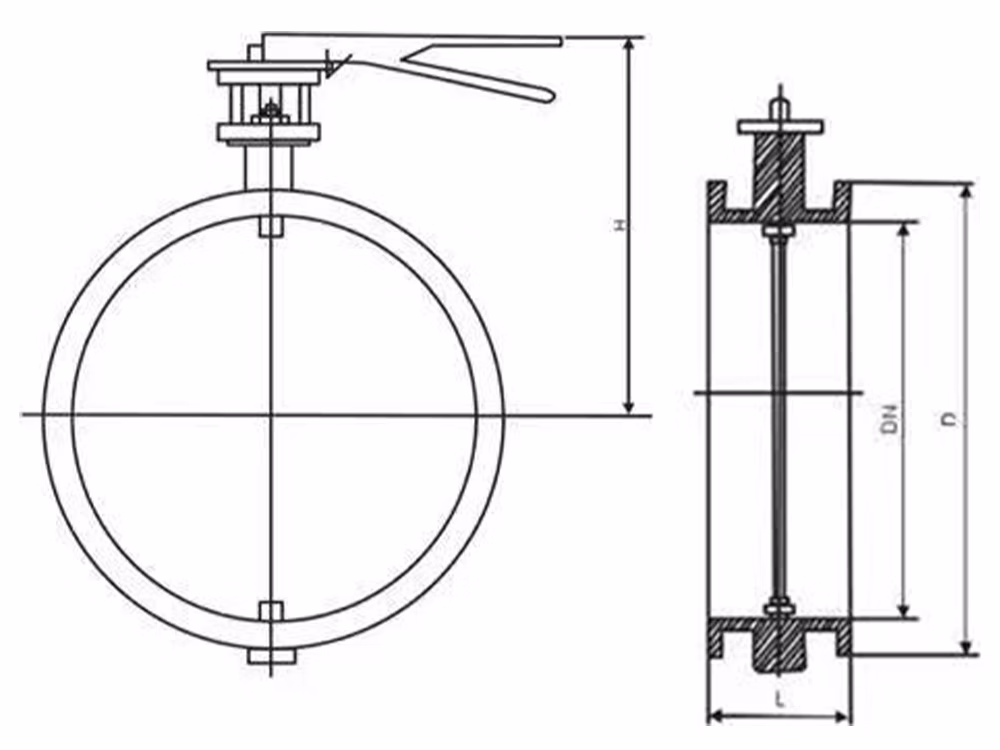

产品尺寸参考
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
