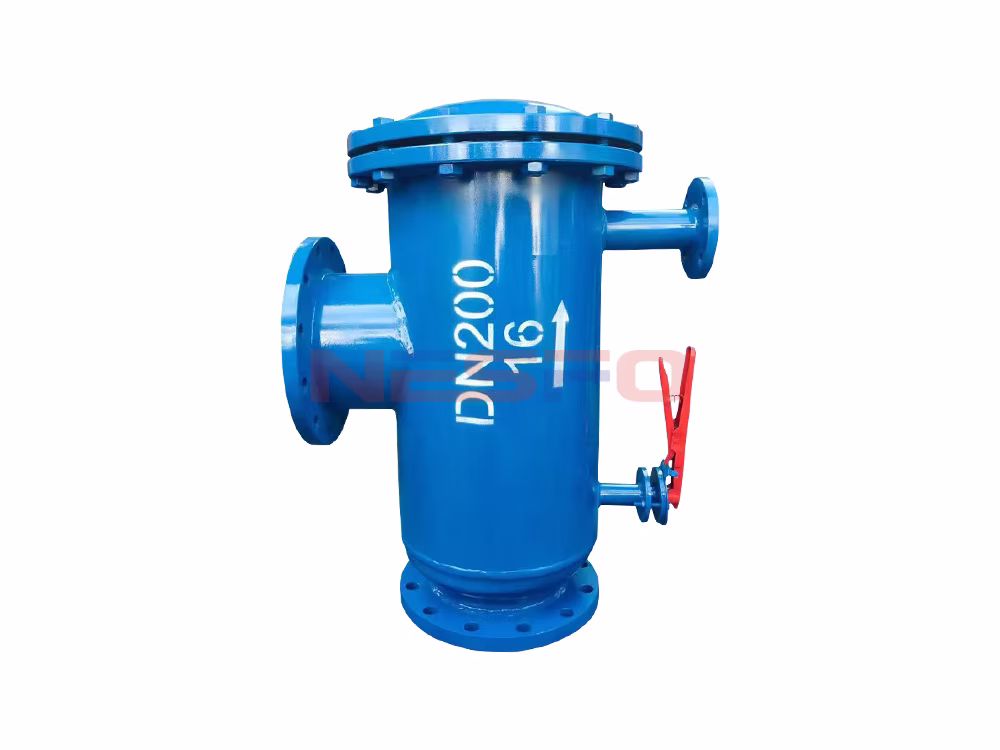

碳钢角式反冲洗过滤器 ZPG-16C

ZPG型自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤状态等众多缺点，具有对原水进行过滤并且自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度比较高。 反冲洗过滤器可立式，卧式、倒置任意方向位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

工作原理

• 工作过滤：正常工作时，水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物沉积在排污口附近。
• 冲洗排污：正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段的部分杂质冲洗直到排出的水清澈为止，再关闭排污口上的阀门进入正常工作状态。
• 反冲洗排污：反冲洗时，水流转向阀为关闭状态，排污阀开启，这是水流被迫从滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流速加大，反洗效果好。

安装说明

ZPG型（角式）自动反冲洗排污过滤器宜安装在直角弯管上，ZPG型（直通式）自动反冲洗排污过滤器宜水平或垂直安装，当直通式垂直安装时，水流方向应该是自上而下，安装时应注意外壳箭头方向必须与水流方向。

产品参数

产品尺寸参考
