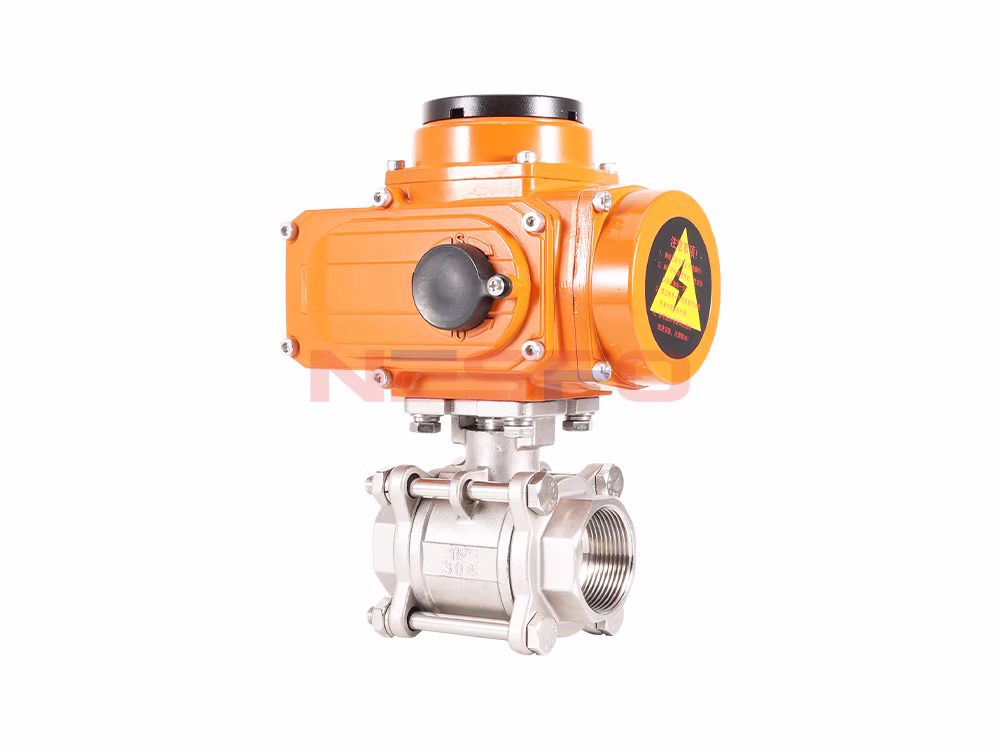

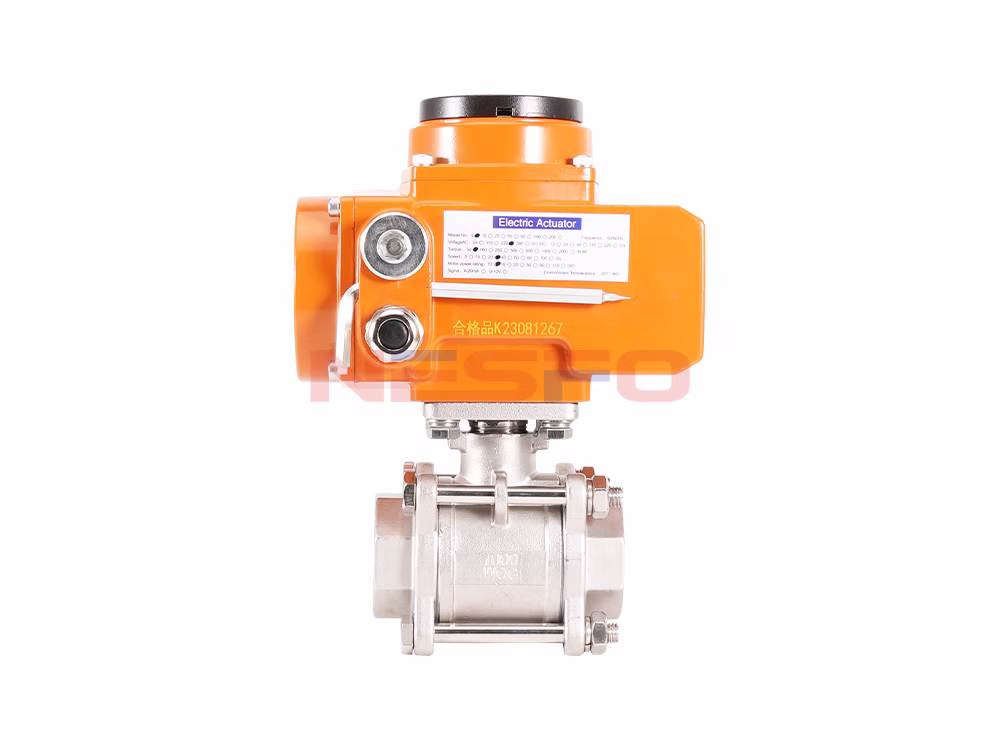

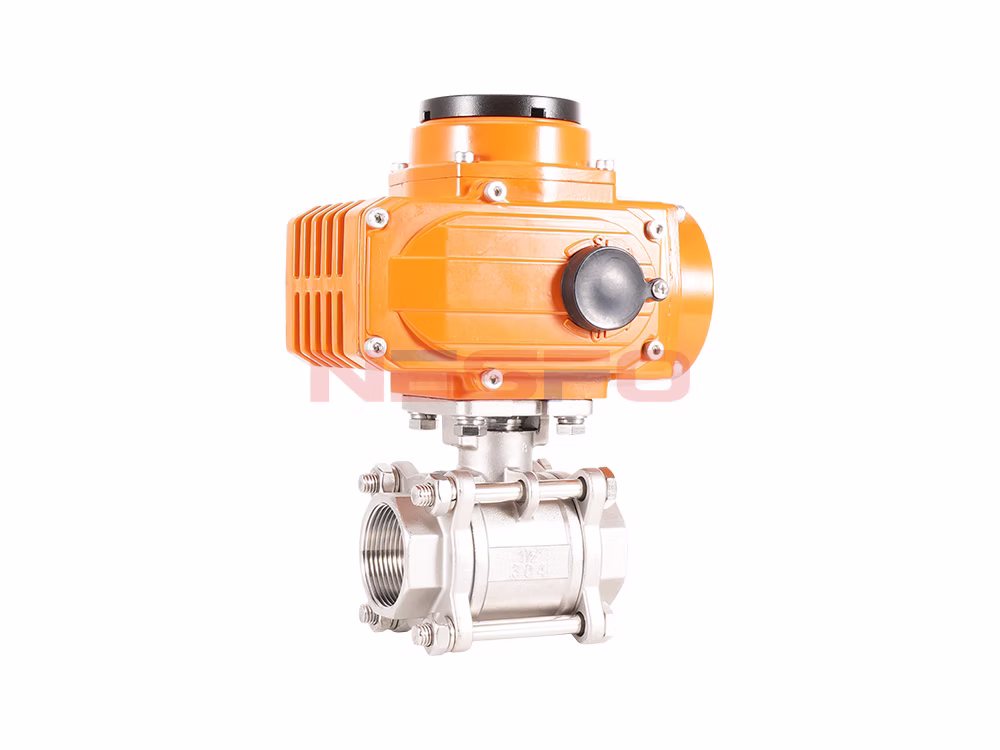

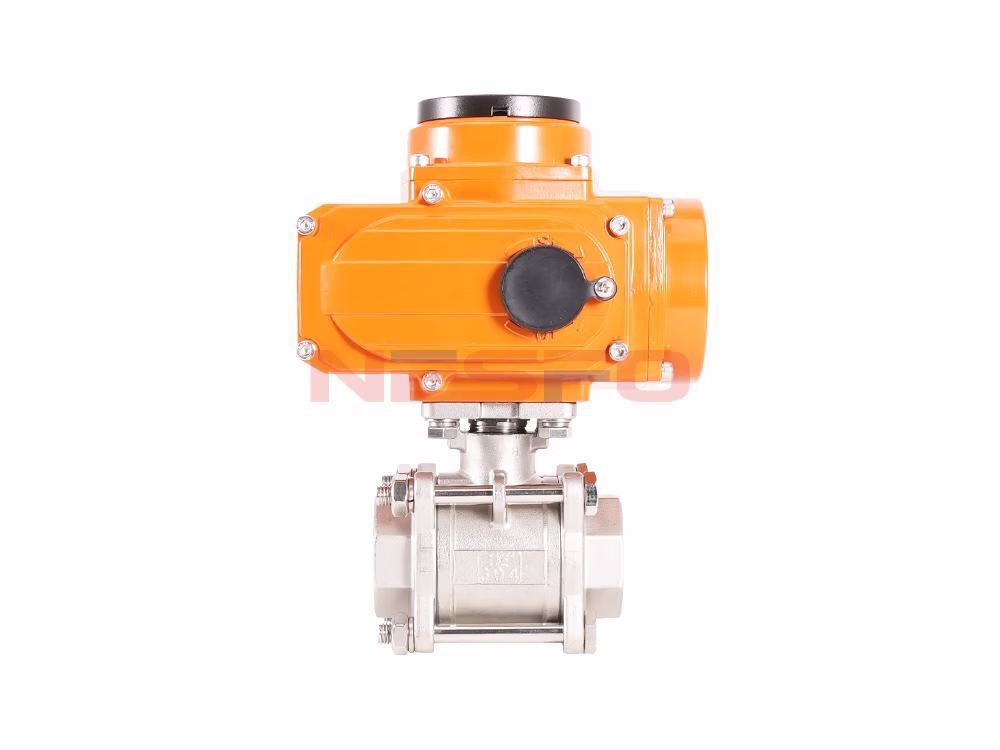

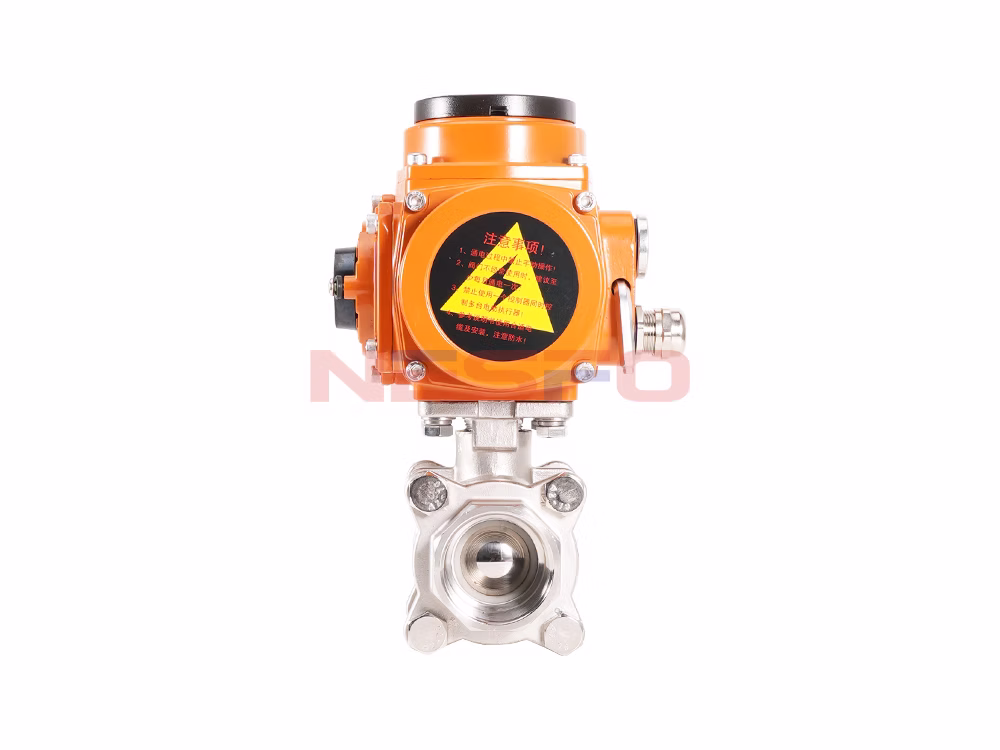

电动三片式球阀采用三段式结构阀体，与电动执行机构相配，阀体紧凑小巧，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大等特点。特别适合于介质是粘稠，含颗粒，纤维性质的场合。广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点
- 球阀为三片式结构，便于安装、拆卸、维修。
- 阀体采用精密硅溶胶铸造工艺，结构合理、造型美观。
- 阀座采用弹性密封结构，密封可靠、启闭轻松。
- 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
- 阀门有螺纹、焊接和快装连接方式，安装平台符合ISO5211标准。
产品参数
产品型号 | Q911F-16P |
阀体材质 | 304不锈钢 |
控制形式 | 开关型/调节型 |
可选电压 | AC220V/AC380V/DC24V |
公称压力 | ≤1.6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤120℃ |
产品尺寸参考
通径 | Inch | L | G |
DN15 | 1/2" | 68 | 20 |
DN20 | 3/4" | 78 | 25 |
DN25 | 1" | 86 | 32 |
DN32 | 1-1/4" | 98 | 40.5 |
DN40 | 1-1/2" | 108 | 46 |
DN50 | 2" | 128 | 58 |
DN65 | 2-1/2" | 164 | 75 |
DN80 | 3" | 193 | 85 |
DN100 | 4" | 242 | 112 |
