Geri akış önleyici, boru hattındaki suyun yalnızca bir yönde akmasını kesin olarak sınırlayan bir tür hidrolik kontrol kombinasyon cihazıdır ve işlevi, geri akış kirliliğini önleme amacına ulaşmak için boru hattındaki ortamın herhangi bir çalışma koşulunda geriye doğru akmasını önlemektir.
Ürün Özellikleri

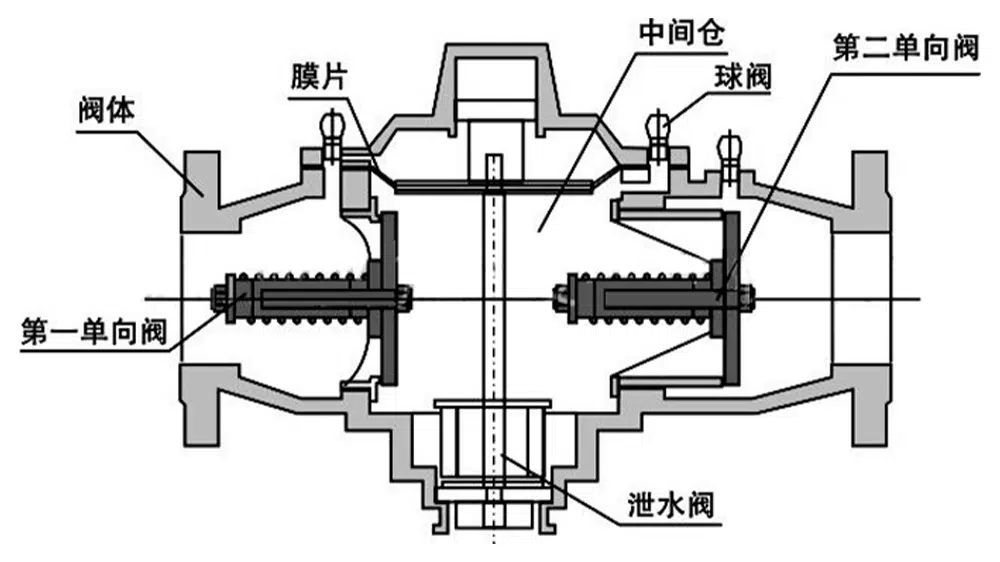

Geri akış önleyici çalışma prensibi, mekanik direnç ve taşma yüksekliği kaybı ve dekompresyon nedeniyle giriş çek valfinden ortam akışını kullanmaktır, böylece giriş basıncı tahliye vanası boşluğunun basıncından ve üst kısmının basıncından daha yüksektir. giriş basıncı için tahliye vanası diyaframının, diyafram basıncının üst kısmı tahliye vanası boşluğundan ve yay direncinden daha büyüktür, tahliye vanası ortamın normal akışının kapanmasını sağlamak için, giriş basıncı ve tahliye vanası boşluğu arasındaki fark 0.02Mpa'dan az olduğunda, ortam Kritik geri akış durumunda, tahliye vanasının diyaframının üst kısmındaki basınç, tahliye vanası boşluğunun ve yayın basıncından daha azdır, tahliye vanası otomatik olarak açılır, ortamın borudan geri akışı, büyük miktarda hava vana boşluğuna girerken, hava izolasyonunun oluşumu, ortamın geri akışını önlemek için, tahliye vanası otomatik olarak kapatıldığında 0,02Mpa'dan daha büyüktür.
Ürün Parametresi
Ürün Modeli | DF41X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |
Ürün Boyut Referansı
bir cadde | uzunlukları |
DN40 | 290 |
DN50 | 290 |
DN65 | 345 |
DN80 | 365 |
DN100 | 495 |
DN125 | 535 |
DN150 | 535 |
DN200 | 565 |
DN250 | 610 |
DN300 | 630 |
DN350 | 630 |
DN400 | 880 |
DN450 | 880 |
