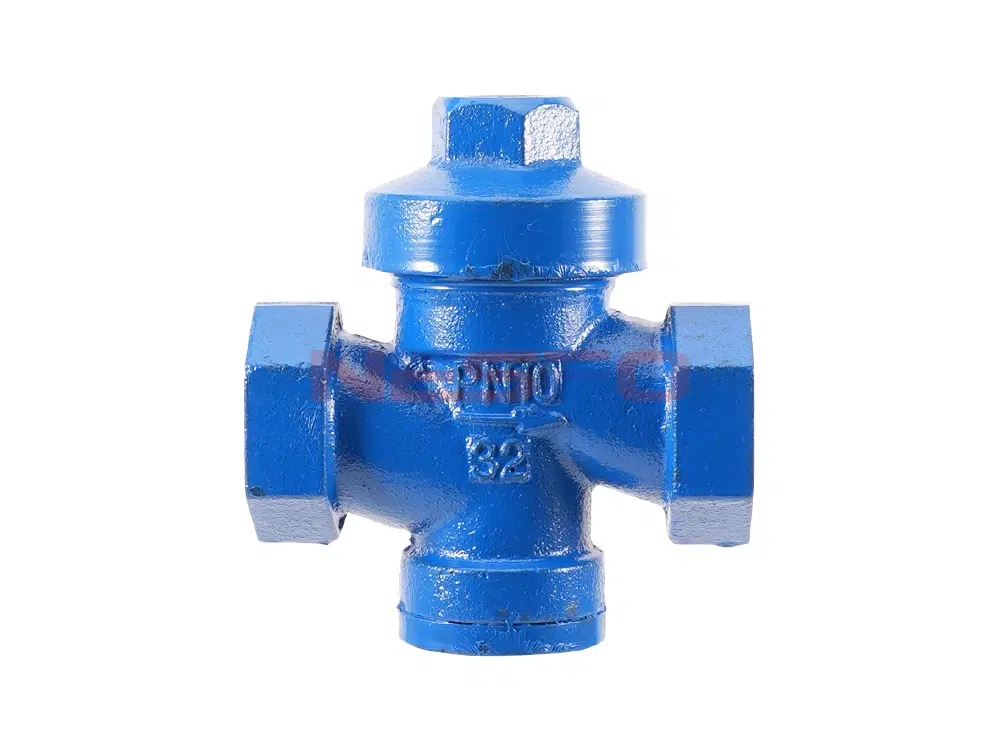

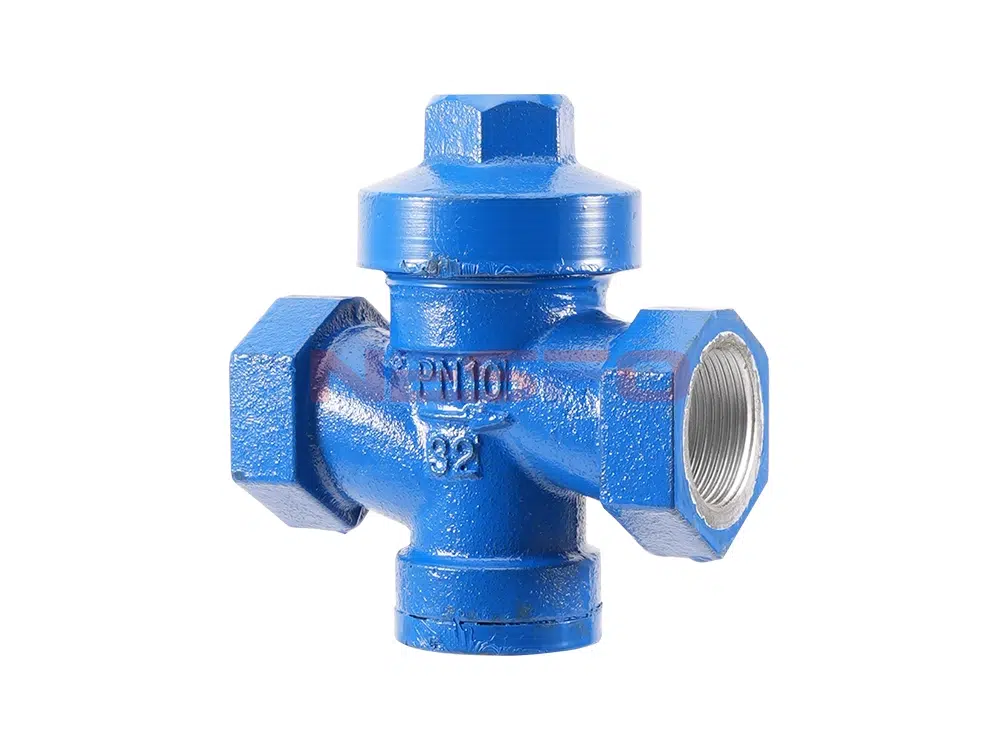

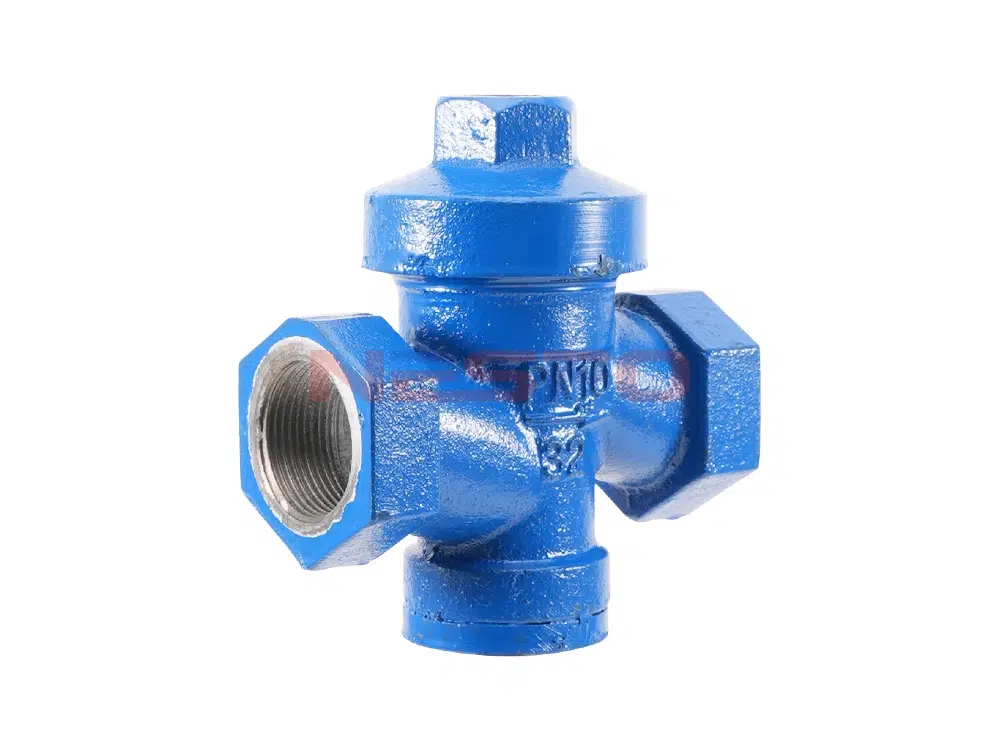

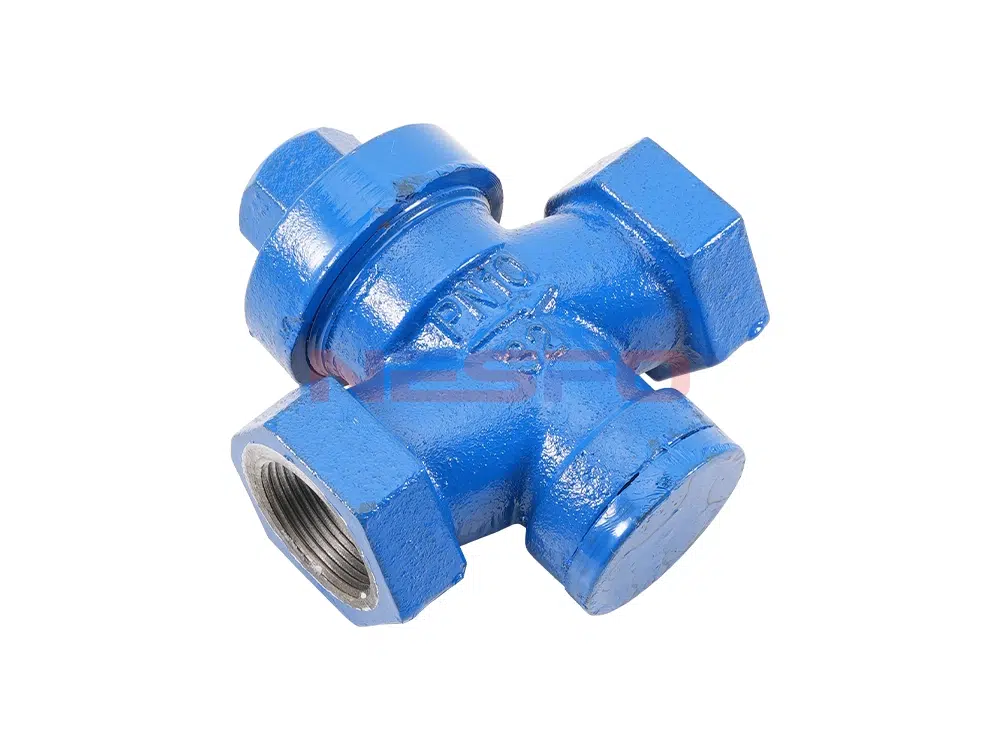

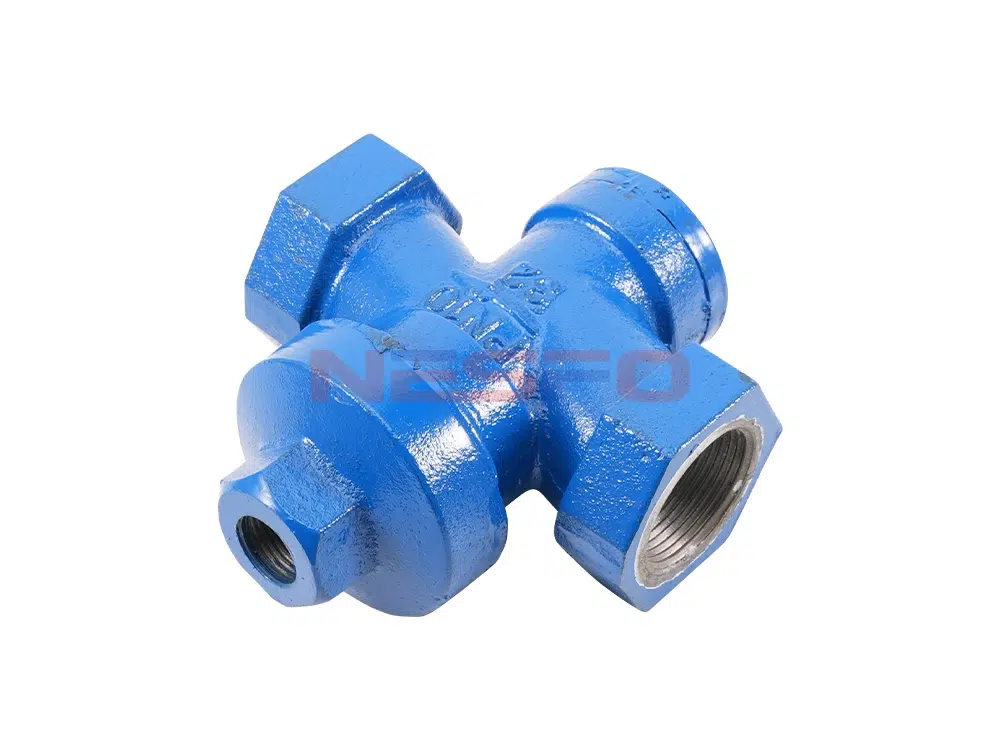

KTH11X otomatik dönüş suyu başlatma/durdurma vanası, atmosferik kazanın dönüş suyu boru hattı için gerekli bir üründür ve boru hattının hidrolik kontrol anahtarı olarak da kullanılabilir. Sadece bu vana ile kazan gerçekten atmosferik çalışmayı başarabilir, aksi takdirde atmosferik kazan çalışmaz veya tehlikeye neden olan basınç altında çalışır veya pahalı elektromanyetik kontrol cihazı kullanması gerekir. Pompa çalıştırıldığında, basınç kontrol borusu aracılığıyla basınç kontrol vanasına iletilir, kontrol vanası açılır ve sistem çalışmaya başlar; pompa durdurulduğunda, dönüş suyu kontrol vanası dönüş suyu basıncı ve sıfırlama yayı kullanılarak kapatılır ve ani bir elektrik kesintisi veya diğer nedenlerden dolayı sirkülasyon pompasının çalışmayı durdurmasının neden olduğu kazan taşması nedeniyle dönüş suyunun kazana girmesini etkili bir şekilde önleyebilir. Kazan sisteminde, geleneksel dönüş suyu açma ve kapama vanası, sirkülasyon suyu pompasının çalışma durumunu otomatik olarak algılayamaz ve vanayı açmak ve kapatmak için sürekli manuel işlem gerektirir, bu da çok zaman alıcı ve emek yoğundur. Otomatik dönüş vanası bu sorunu çözer, su sisteminin açılıp kapanması ile sirkülasyon suyu sistemini otomatik olarak açıp kapatabilir, bu da insan gücü operasyonundan büyük ölçüde tasarruf sağlar, iş verimliliğini artırır, aynı zamanda kazan taşması sorununu da çözer.
Yapısal özellikler
- Vana, pompanın çalışmasıyla birlikte otomatik olarak açılır, böylece dönüş suyu engellenmez, nedeni ne olursa olsun, pompa çalışmayı durdurduğu sürece, vana dönüş suyunu otomatik olarak kapatır, böylece dönüş suyunun geri akışı endişesini ortadan kaldırır.
- Otomatik su dönüş vanasının kendi tampon performansı vardır, genel olarak normal koşullar altında, etki çok iyi bir şekilde yansıtılır, ancak bazı boru hattı durumları daha karmaşık olduğundan, çok az su şoku fenomeni vardır.
Çalışma Prensibi
Otomatik dönüş suyu başlatma / durdurma vanasının çalışma prensibi çok basittir, burada çekirdek eleman aslında bir pistondur. Dikey bir şaftın içindeki tapa valf gövdesi, şaft pistonun tepesine bağlanır, serbestçe hareket edebilir, aşağıda konik bir valf ve basınç yayı bulunur, kazan sirkülasyon suyu sistemi çalışmaya başladığında, sıcak su basıncı ile üst piston aşağı hareket eder, böylece konik valf açılır; sirkülasyon suyu sistemi çalışmayı durdurduğunda, üstteki sıcak su basıncı kaybı, piston konik valfi kapatmak için yukarı doğru hareket eder, böylece kazan temel olarak Bu, kazan taşması sorununu temelden çözecektir.
Ürün Parametresi
Ürün Modeli | KTH11X-10 |
Valf gövde malzemesi | döküm demi̇ri̇ |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤95°C |

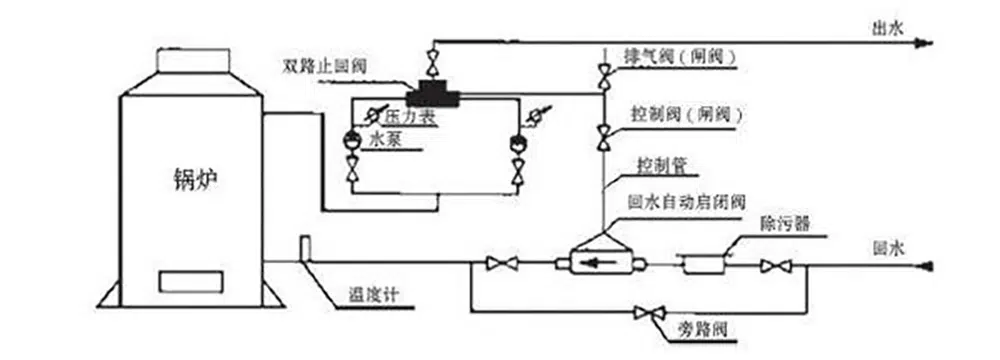

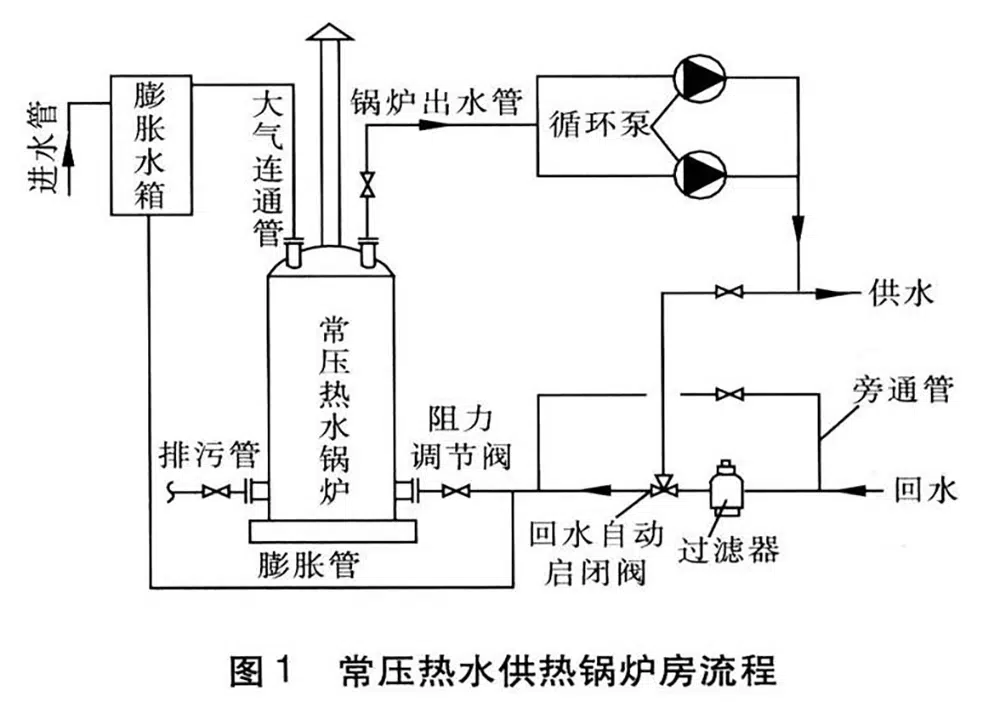

Kurulum
- Otomatik geri dönüş başlatma/durdurma vanasının nasıl ve nereye monte edileceği, vana gövdesi üzerindeki okla gösterilen yöne özellikle dikkat edilerek belirlenmelidir.
- Otomatik geri dönüşlü başlatma/durdurma vanası gövdesinin her iki ucunda sürgülü vanalar bulunacaktır.
- Otomatik geri dönüş vanasının kontrol borusu çıkış borusuna ve pompa çıkışı ile çek valf arasına bağlanmalıdır. Çek valfin çıkışına bağlı boruya bağlamayın, aksi takdirde valf çalışmayacaktır.
- Vana bağlantılarına çukurlar gibi hiçbir döküntü getirilmemelidir.
- Bu valfin dekontaminatörün önüne monte edilmesi gerekir, aksi takdirde sızıntı olayının neden olduğu döküntü destek yastığı valf kapağının oluşması kolaydır.
çalışma yönetmelikleri
- Proses akışının inşaat çizimlerine uygun olup olmadığını, kapı yönünün doğru olup olmadığını, manuel pompada anormallik olup olmadığını, hava ikmalinden sonra normal olup olmadığını, yönün doğru olup olmadığını kontrol edin.
- Pompa giriş vanasını, kontrol vanası hattını, hava tahliye vanasını, kılavuz vanayı açın, sisteme su ekleyin ve ardından hava tahliye edildikten sonra hava tahliye vanasını ve kılavuz vanayı kapatın, böylece pompa su sağlamak için açılabilir.
- Paralel bağlı iki pompa (biri açık ve biri yedek) kontrol vanasını aynı anda açamaz, aksi takdirde otomatik çek vananın açılması kolay değildir.
- Pompa durdurulduktan sonra otomatik çek valfin geçici olarak açılması gerekiyorsa, pompa durdurulmadan önce kontrol valfi sıkıca kapatılmalıdır.
- Gürültü büyük olduğunda otomatik çek valfler çok hızlı kapanır, kontrol valfi uygun konuma kadar kapatılabilir.
Sorun giderme çözümleri
- Otomatik dönüş suyu başlatma/durdurma vanası açılamıyor: bu vananın kurulumunun makul olup olmadığını, çalışmanın doğru olup olmadığını ve kontrol borusu vanasının açık olup olmadığını dikkatlice gözlemleyin.
- Pompa kazanı taşmasını durdurun: çalışma hatalarını kontrol edin ve çek valflerde sızıntı olup olmadığını kontrol edin.
