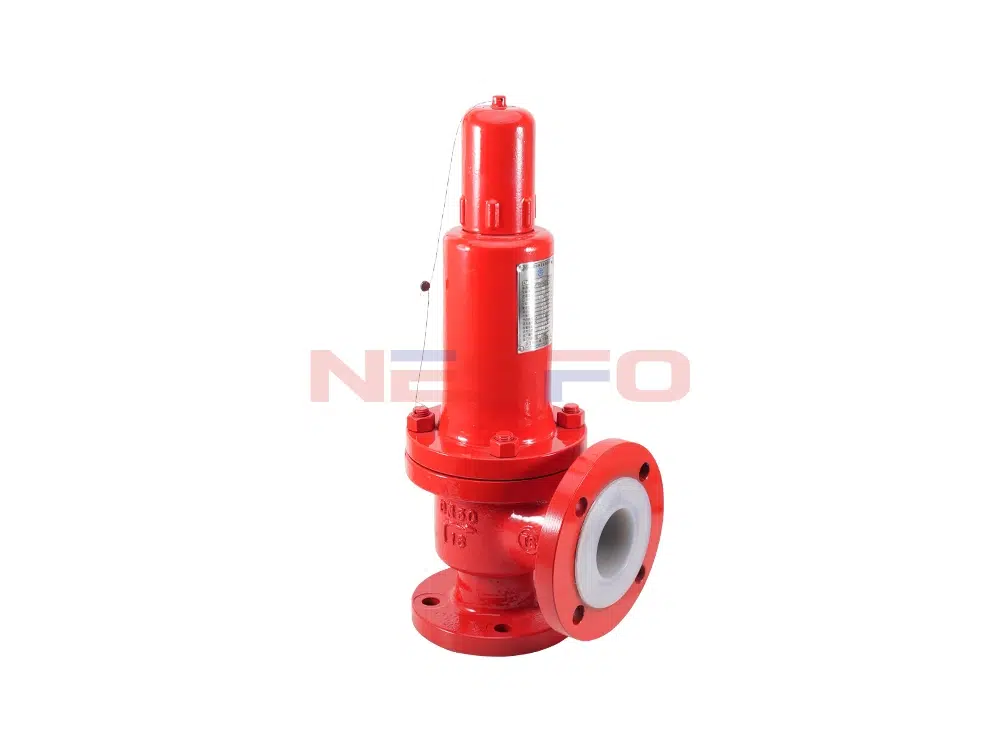

A42F46-16C衬氟安全阀主要用于氯碱化工、液氯、盐酸等高危腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置。阀体进行内衬四氟（F46或者PFA)，在关键部分采用全四氟（F46或者PTFE）材质，增加了耐腐蚀性能，可以有效防止液氯、盐酸、强腐蚀性等介质腐蚀。
Ürün Özellikleri
A42F46-16C衬氟安全阀阀体内部、阀芯、阀瓣均进行全衬2.5-3mm厚的F46、PFA，能耐液氯、盐酸、浓硝酸以及“王水”等腐蚀性介质。
Ürün Parametresi
Ürün Modeli | A42F46-16C |
Valf gövde malzemesi | dökme çelik |
astar malzemesi | F46聚全氟乙丙稀 |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | 液氯、盐酸、浓硝酸、王水等介质 |
Uygulanabilir sıcaklık | ≤120°C |

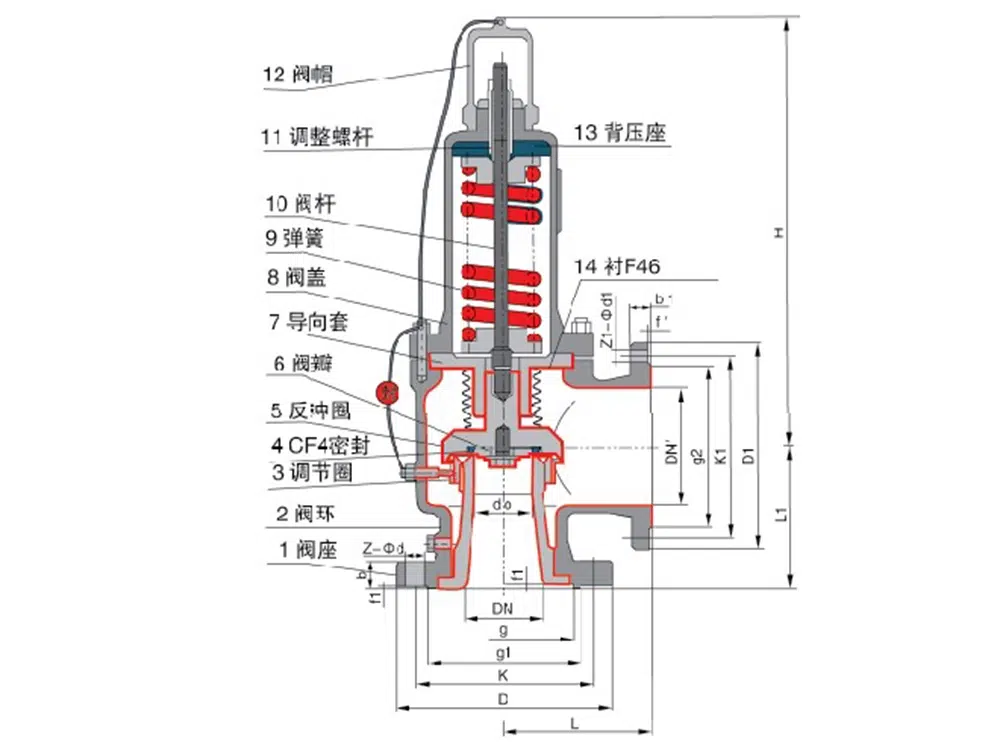

Ürün Boyut Referansı
DN | D | K | g1 | b | f | f1 | Z-Φd | DN´ | D1 | K1 | g2 | b1 | Z1-Φd1 | L | L1 |
DN25 | 115 | 85 | 65 | 16 | 2 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 4-18 | 110 | 95 |
DN40 | 150 | 110 | 85 | 18 | 3 | 3 | 4-18 | 50 | 165 | 125 | 100 | 18 | 4-18 | 120 | 110 |
DN50 | 165 | 125 | 100 | 20 | 3 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 4-18 | 135 | 120 |
DN80 | 200 | 160 | 135 | 20 | 3 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 8-18 | 170 | 140 |
DN100 | 220 | 180 | 155 | 22 | 3 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 8-18 | 195 | 175 |
DN150 | 285 | 240 | 210 | 24 | 3 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 8-23 | 255 | 230 |
