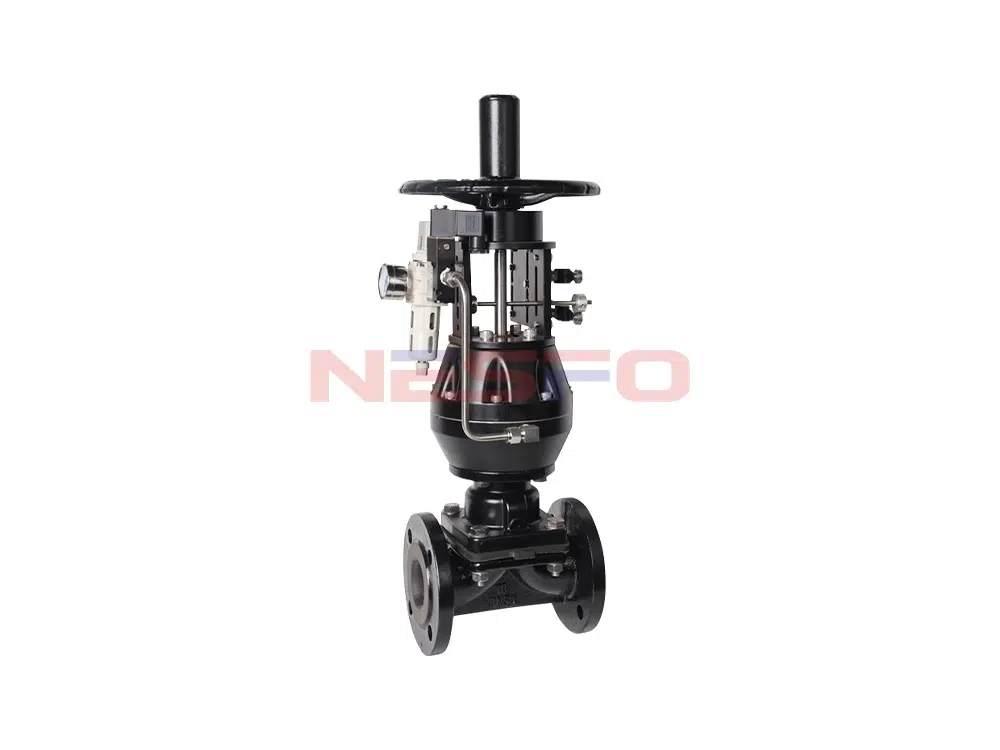

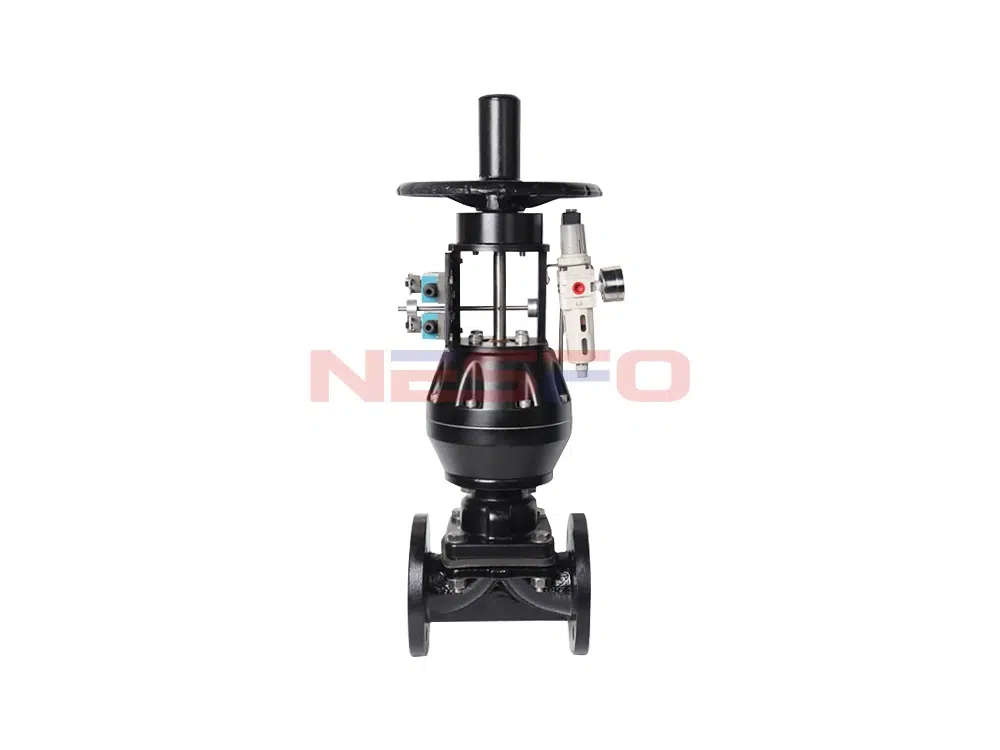

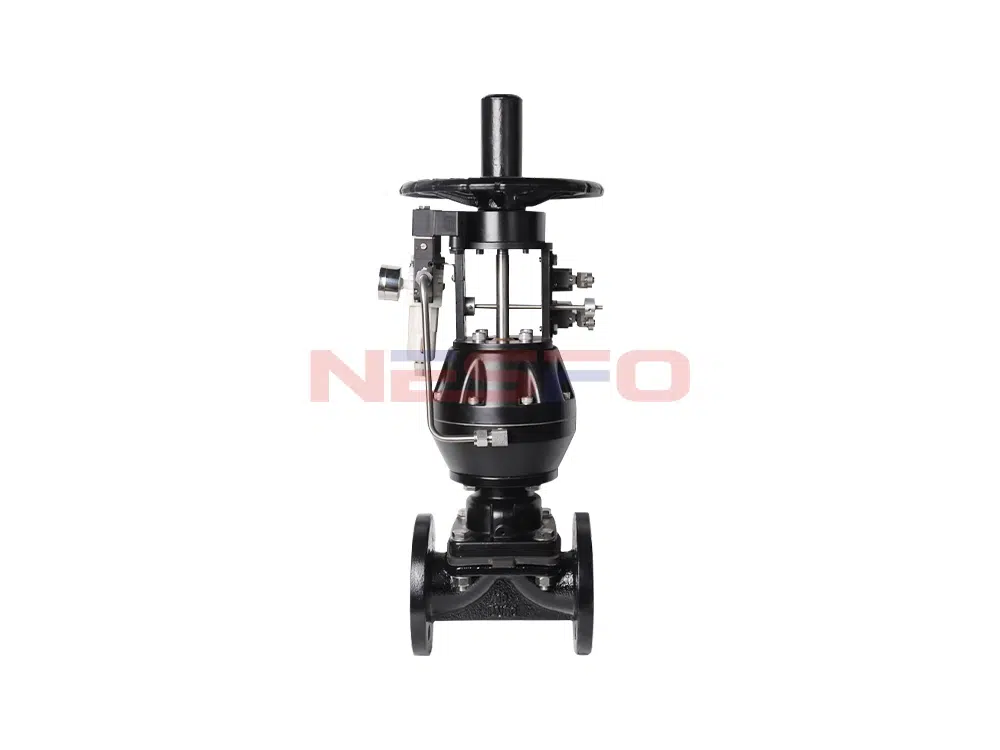

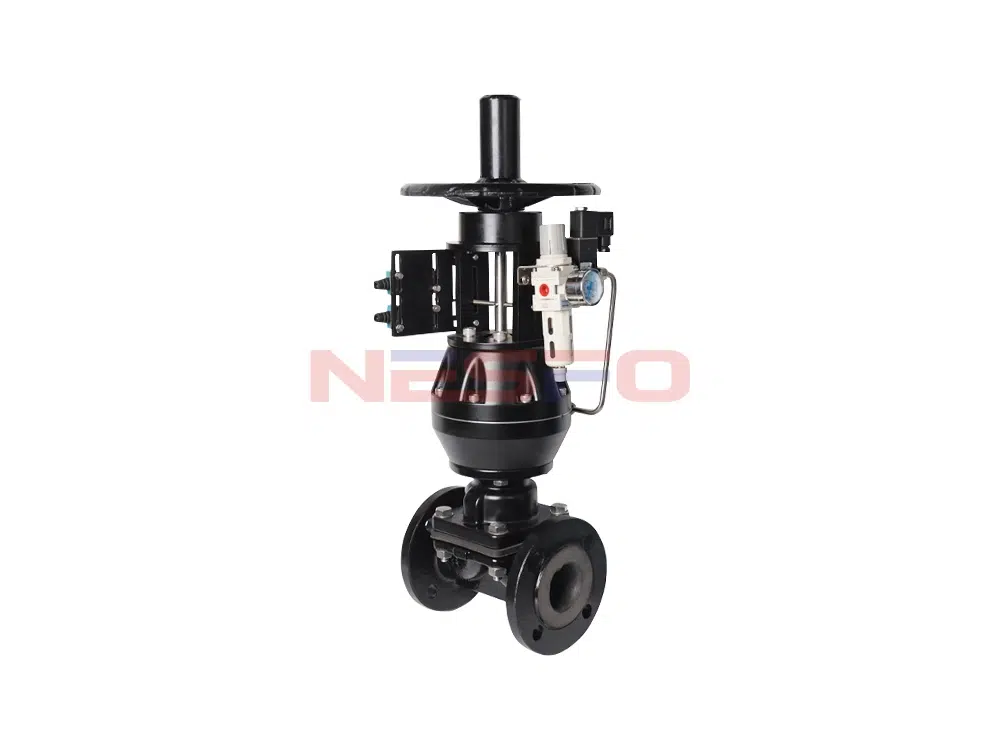

G641J pnömatik kauçuk kaplı diyaframlı valf açma ve kapama, pnömatik aktüatör tarafından tahrik edilen valf gövdesinin yukarı ve aşağı hareketi ile sağlanır. Valf gövdesi üst konumdayken, küresel diyafram yukarı doğru bükme valfi bir iletim durumu oluşturur. Valf gövdesi yukarıdan aşağıya hareket ettiğinde, diyaframın bükülmesini sağlamak için valf makarasını tahrik eder, diyaframı valf yuvası alanına yaklaşmaya zorlar veya boru hattı sıvısını yola kapatır. Aşındırıcı veya genel aşındırıcı ortamları kontrol etmek için kullanılan valf gövdesi boşluk yüzeyi, farklı çalışma sıcaklıkları ve sıvı boru hatları için uygun, astarsız veya çeşitli isteğe bağlı kauçukla kaplanmıştır.
Çalışma Prensibi
Havalandırma kapalı, hava açık, valf gövdesinin yukarı ve aşağı hareketi ile tahrik edilen pnömatik aktüatör tarafından açılır ve kapanır. Valf gövdesi üst konumdayken, küresel diyafram bir iletim durumu oluşturmak için valfi yukarı doğru büker. Valf gövdesi yukarıdan aşağıya hareket ettiğinde, valf makarasını tahrik eder, böylece diyafram bükülür, diyaframı valf yuvası alanına sıkıca tutturmaya zorlar veya boru hattı sıvısını yola kapatır.
Ürün Özellikleri
- Diyaframlar değiştirilebilir ve az bakım gerektirir.
- Salmastra kutusu yoktur, bu nedenle harici sızıntılar olmaz.
- Aerodinamik akış kanalları düşük basınç kaybı sağlar.
- Elastomer contalı açıklıklar ve kapaklar iç sızıntı olmamasını sağlar.
- Sıvı geçişleri düzdür, bu da daha az sıvı kaybı ve daha az aşınma sağlar.
- Vana gövdesi ve kapağı bir ara diyafram ile ayrılmıştır, böylece kapak, gövde ve diyaframın üzerindeki diğer parçalar ortam erozyonuna maruz kalmaz.
- Sızdırmazlık elemanı olarak elastik kauçuk diyafram sayesinde. Bu nedenle, aynı zamanda iyi sızdırmazlık özelliklerine ve minimum kapatma kuvvetine sahiptir.
- Görsel kauçuk diyaframlı vananın iç boşluğunun yüzeyi, Ofisin seçebileceği çok çeşitli kauçuklarla kaplıdır. Bu nedenle üstün korozyon direncine sahiptir.
Ürün Parametresi
Ürün Modeli | G641J-16C |
Valf gövde malzemesi | dökme çelik |
astar malzemesi | NR doğal kauçuk |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su arıtma, inorganik tuzlar, inorganik asitlerin seyreltilmesi vb. |
Uygulanabilir sıcaklık | ≤80°C |

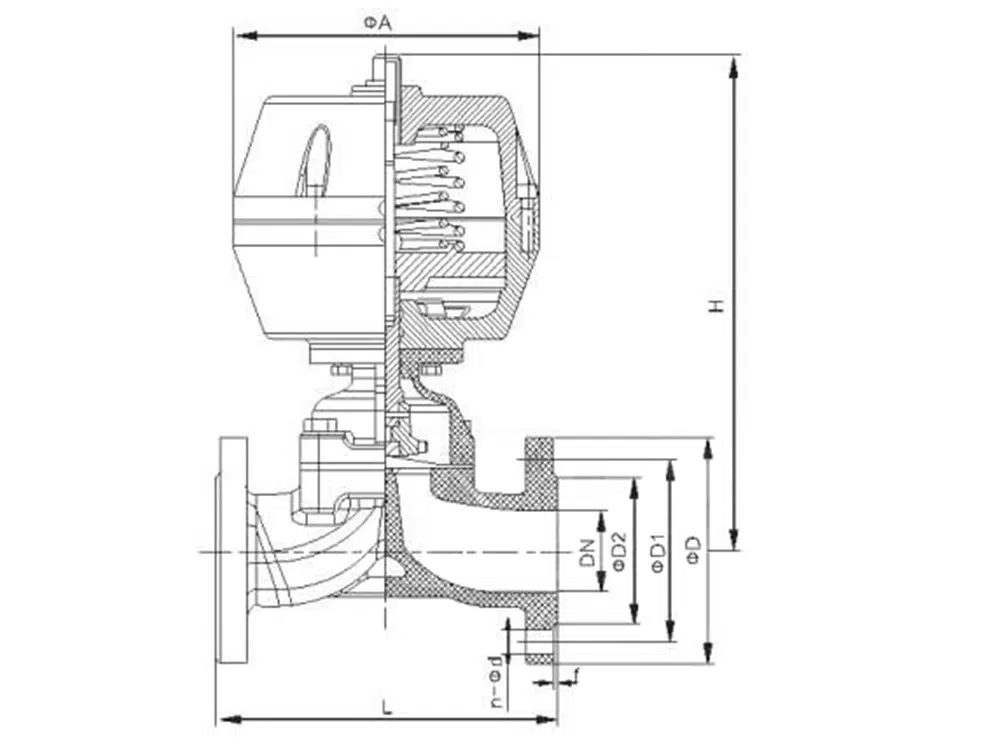

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | n- φd | f | H | Gaz kaynağı basıncı (MPa) | Silindir dış çapı φA |
DN15 | 125 | 95 | 65 | 45 | 4-14 | 2 | 215 | 0.6 | 110 |
DN20 | 139 | 105 | 75 | 55 | 4-14 | 2 | 220 | 0.6 | 110 |
DN25 | 145 | 115 | 85 | 65 | 4-14 | 2 | 225 | 0.6 | 110 |
DN32 | 160 | 135 | 100 | 78 | 4-18 | 2 | 240 | 0.6 | 140 |
DN40 | 180 | 145 | 110 | 85 | 4-18 | 3 | 285 | 0.6 | 170 |
DN50 | 210 | 160 | 125 | 100 | 4-18 | 3 | 307 | 0.6 | 170 |
DN65 | 250 | 180 | 145 | 120 | 4-18 | 3 | 327 | 0.6 | 200 |
DN80 | 300 | 195 | 160 | 135 | 8-18 | 3 | 390 | 0.6 | 230 |
DN100 | 350 | 215 | 180 | 155 | 8-18 | 3 | 470 | 0.6 | 260 |
DN125 | 400 | 245 | 210 | 185 | 8-18 | 3 | 637 | 0.6 | 310 |
