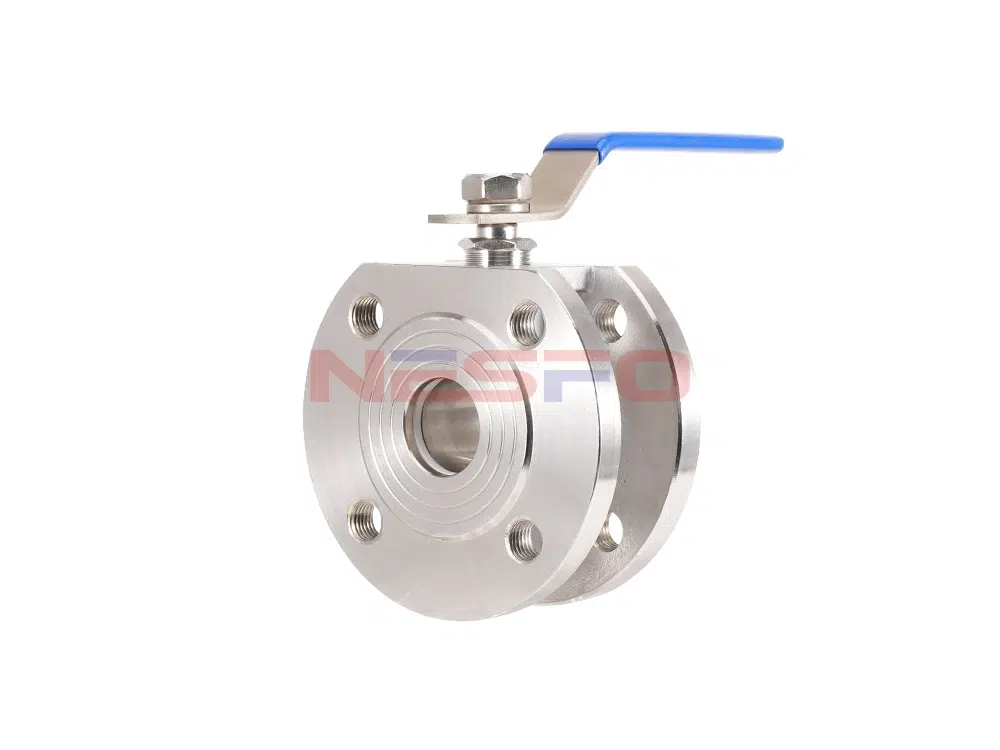

Q71F-16P Kelepçeli İnce Küresel Vana, çift başlı cıvatalarla iki boru hattı flanşı arasına bağlanır ve kol, kullanımı basit olan sadece 90 ° döndürülerek hızlı bir şekilde açılıp kapatılabilir. Küresel vana açık konumdayken, makaranın direnci yoktur, bu nedenle vanadan geçen basınç düşüşü çok küçüktür, bu nedenle daha iyi akış kontrol özelliklerine sahiptir. Kısa yapısal uzunluğa, küçük boyuta, hafifliğe, esnek açma ve kapamaya, kurulumu kolay ve benzerlerine sahiptir. Petrol, kimya, metalurji, ilaç, gıda, enerji santrali, hafif sanayi ve diğer çeşitli alanlarda yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | Q71F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤150°C |

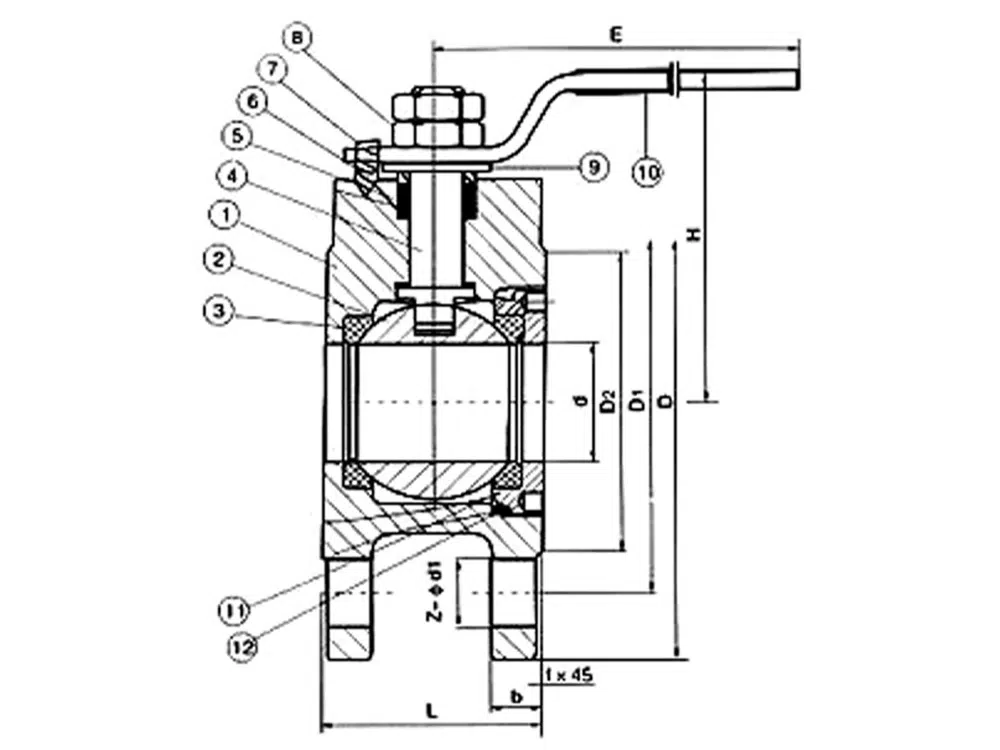

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | d | H | E | b | f | Z-d1 |
DN15 | 35 | 95 | 65 | 45 | 15 | 62 | 110 | 14 | 2 | 4-M12 |
DN20 | 38 | 105 | 75 | 55 | 17 | 70 | 125 | 14 | 2 | 4-M12 |
DN25 | 45 | 115 | 85 | 65 | 24 | 79 | 135 | 16 | 2 | 4-M12 |
DN32 | 55 | 135 | 100 | 78 | 30 | 86 | 150 | 16 | 3 | 4-M16 |
DN40 | 62 | 145 | 110 | 85 | 36 | 92 | 150 | 18 | 3 | 4-M16 |
DN50 | 72 | 160 | 125 | 100 | 46 | 102 | 180 | 20 | 3 | 4-M16 |
DN65 | 95 | 180 | 145 | 120 | 57 | 158 | 250 | 22 | 3 | 4-M16 |
DN80 | 120 | 195 | 160 | 135 | 73 | 172 | 300 | 24 | 3 | 8-M16 |
DN100 | 140 | 215 | 180 | 155 | 90 | 187 | 350 | 24 | 3 | 8-M16 |
DN125 | 165 | 245 | 210 | 185 | 110 | 200 | 650 | 26 | 3 | 8-M16 |
DN150 | 195 | 285 | 240 | 210 | 145 | 240 | 840 | 26 | 3 | 8-M20 |
DN200 | 270 | 335 | 295 | 265 | 190 | 278 | 1000 | 28 | 3 | 12-M20 |
