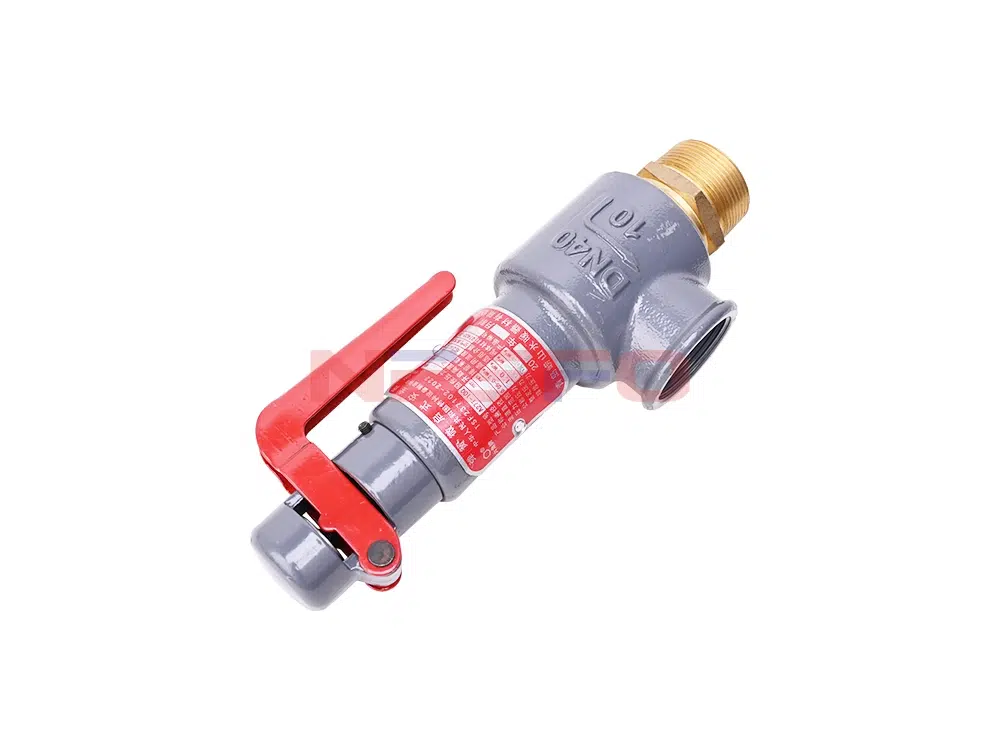

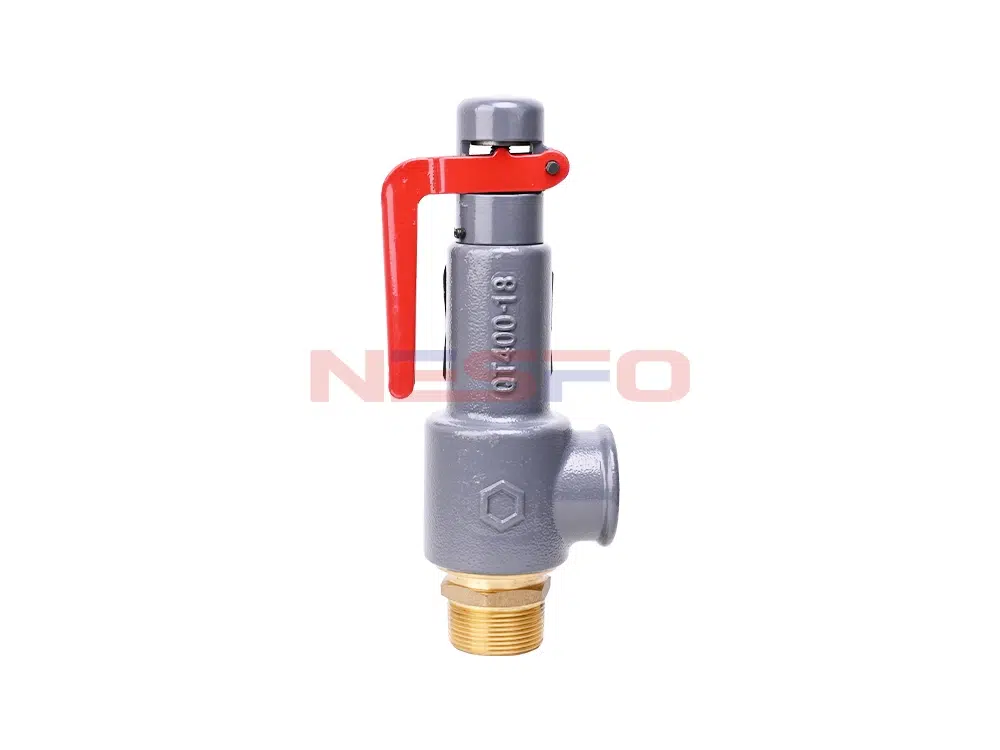

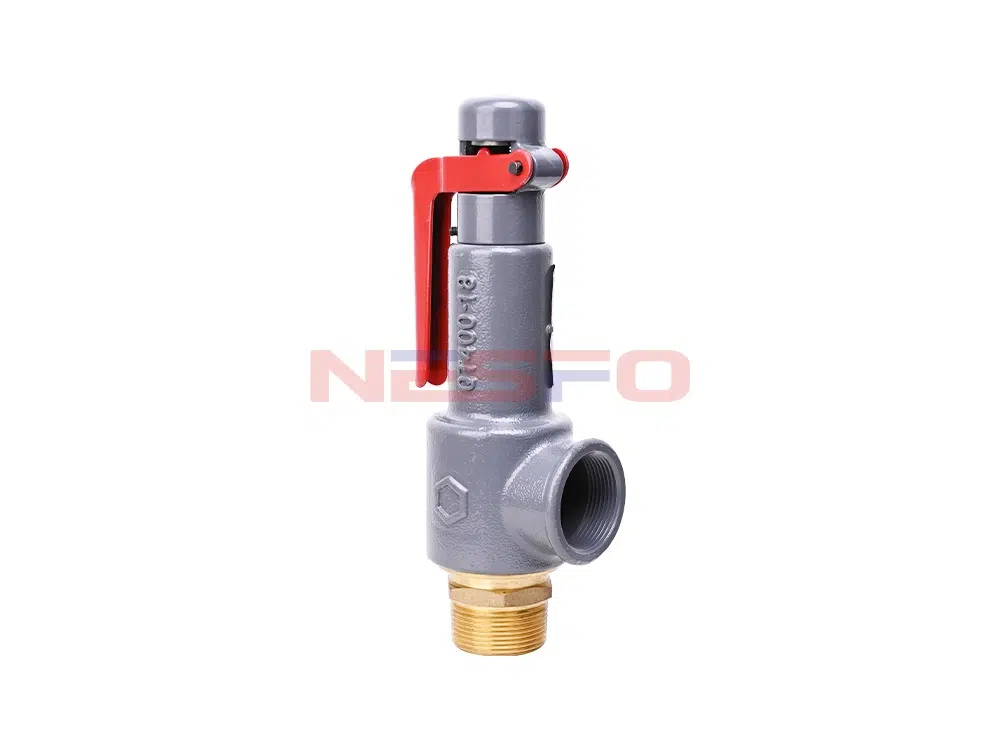

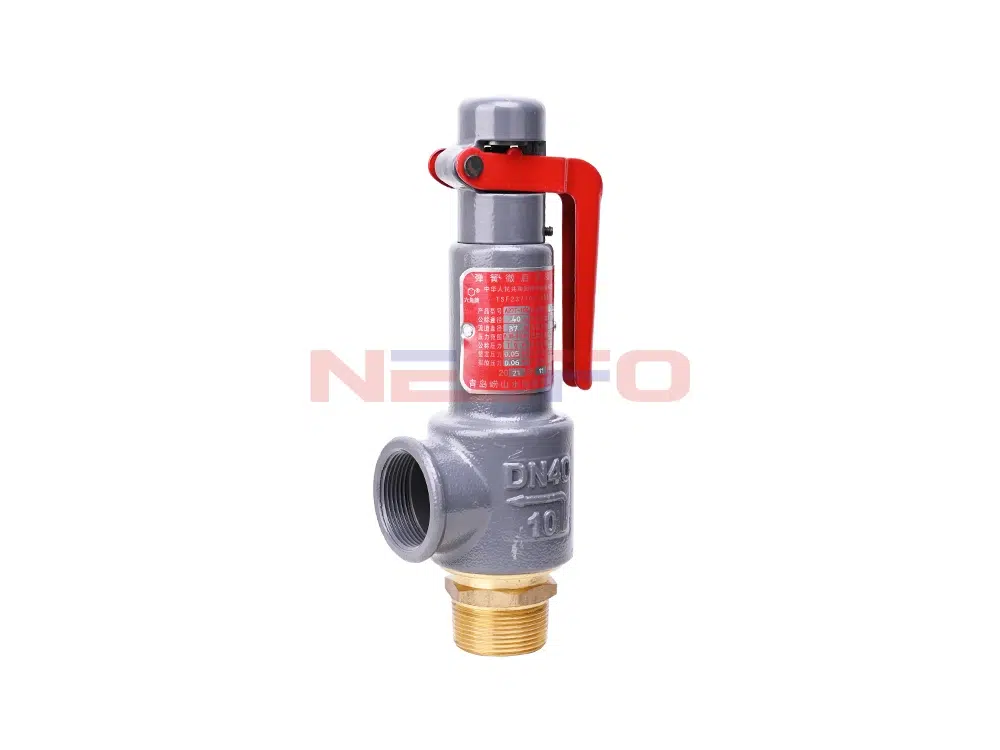

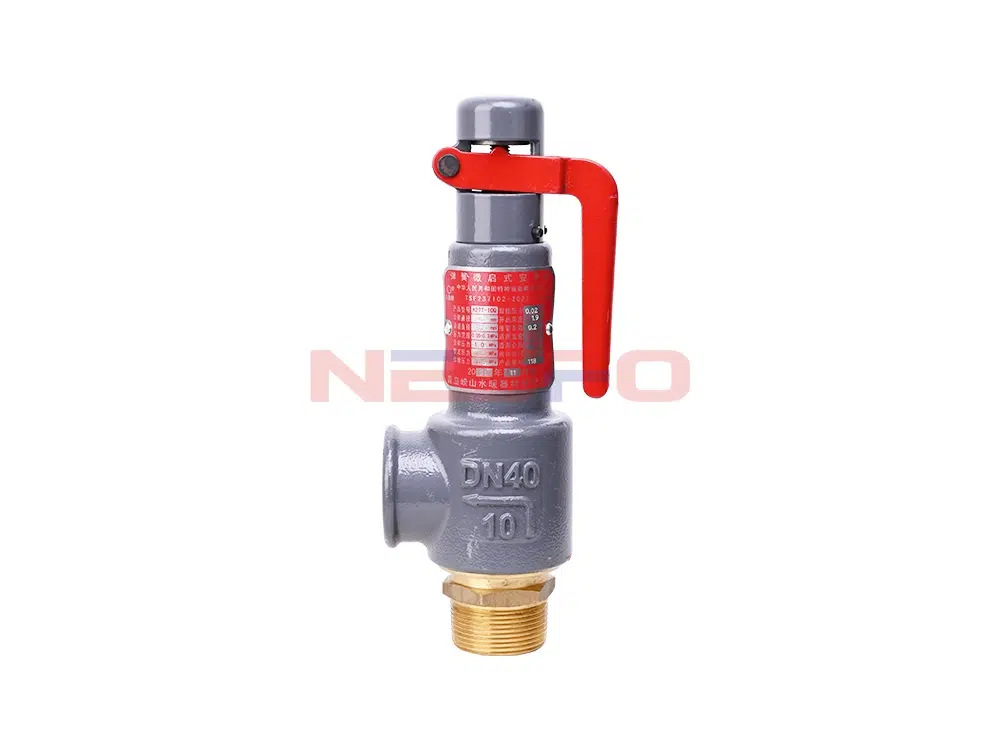

A27T-10Q yaylı mikro-açılır emniyet valfi, aşırı basınç koruma cihazı olarak çalışma sıcaklığı ≤ 200 ℃ hava, buhar, sıvı ve diğer ortam ekipmanı veya boru hattı için uygundur.

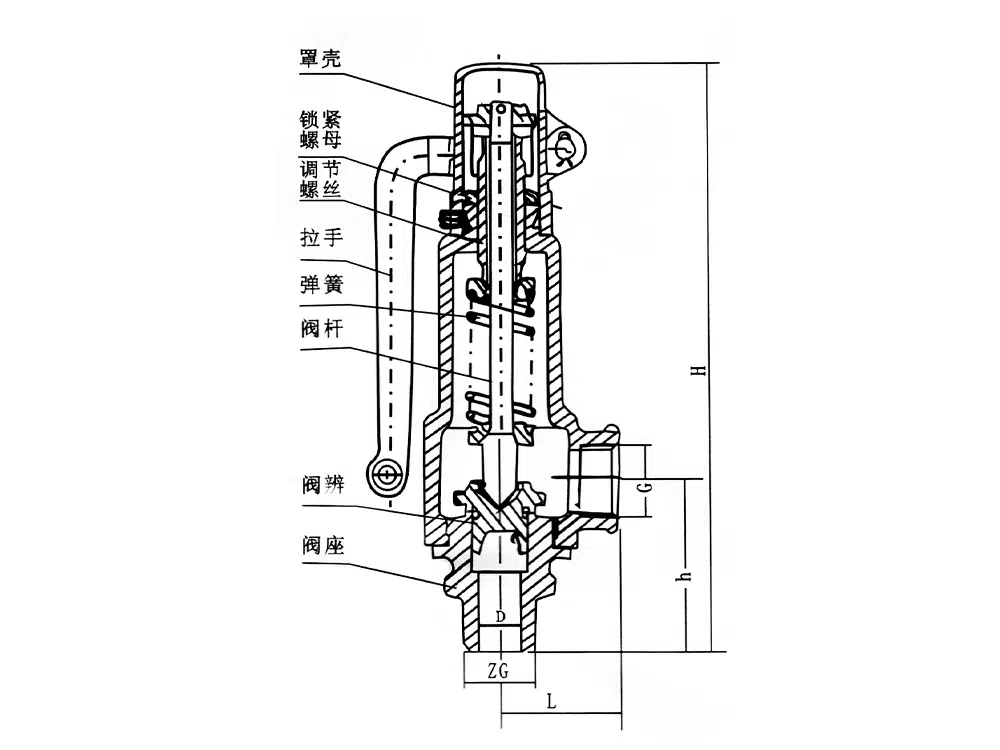

Yapısı ve çalışma prensibi
- Bu valf, valf kabuğu, valf yuvası, valf gövdesi, valf klapesi, yay ve diğer parçalardan oluşur.
- Bu valf çalışmadığında veya belirtilen çalışma basıncına ulaşmadığında, yayın basıncına dayanarak valf kanadını sızdırmaz tutmak için valf yuvasına sıkıca bastırır, çalışma basıncı belirtilen çalışma basıncını aştığında, valf kanadı otomatik olarak açılır, ortamı dışarıda bırakmak için, böylece kullanım güvenliğini sağlamak için basınç yükselmeye devam etmez.
Ürün Parametresi
Ürün Modeli | A27T-10Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Hava, buhar, sıvı, vb. |
Uygulanabilir sıcaklık | ≤200°C |
Ürün Boyut Referansı
bir cadde | h | L | D | H |
DN15 | 52 | 35 | 16 | 175 |
DN20 | 55 | 37 | 20 | 185 |
DN25 | 67 | 42 | 25 | 224 |
DN32 | 79 | 45 | 31 | 247 |
DN40 | 84 | 55 | 37 | 270 |
DN50 | 101 | 67 | 48 | 305 |
DN65 | 116 | 76 | 62 | 362 |
DN80 | 125 | 84 | 73 | 378 |
