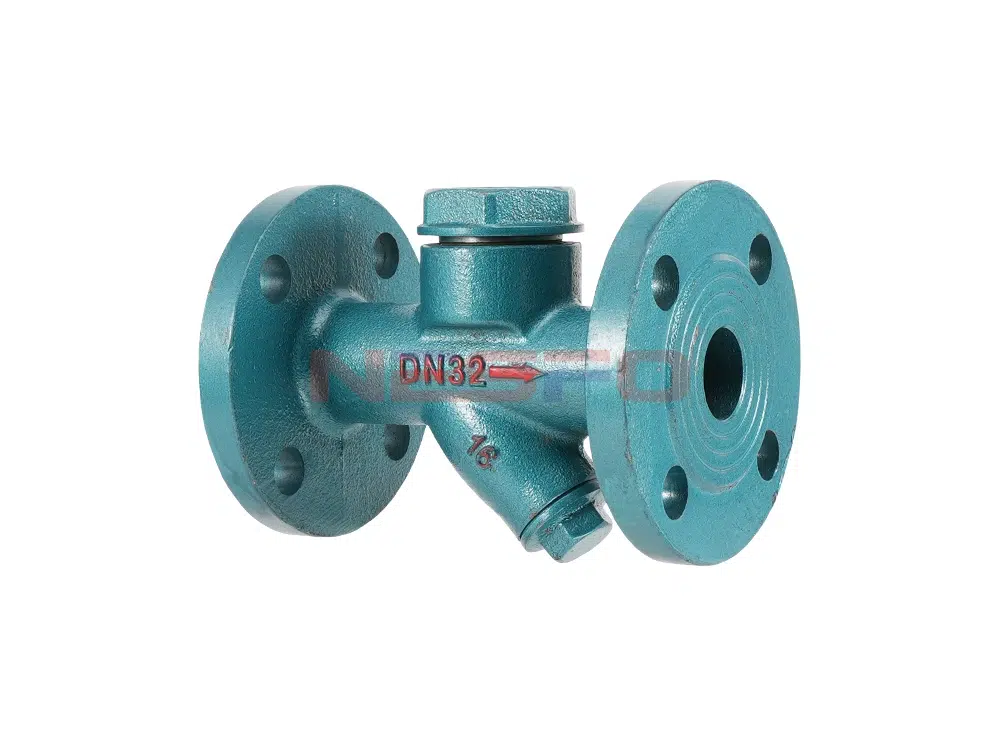

CS49H-16 disk kapanları, sorunsuz boru tesisatı sağlamak ve termal verimliliği artırmak için buhar boru hatlarında ve ısı kullanan ekipmanlarda oluşan yoğuşmayı otomatik olarak boşaltmak için kullanılır. Petrol, kimya, gıda, baskı ve boyama, tekstil ve ilaç alanlarında yaygın olarak kullanılır.
Ürün Özellikleri
- Basit yapı, küçük boyut ve hafiflik.
- Geniş çalışma basıncı aralığı.
- Kurulumu kolaydır ve konumla sınırlı değildir.
Ürün Parametresi
Ürün Modeli | CS49H-16 |
Valf gövde malzemesi | döküm demi̇ri̇ |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Buhar, yoğuşma suyu vb. |
Uygulanabilir sıcaklık | ≤200°C |

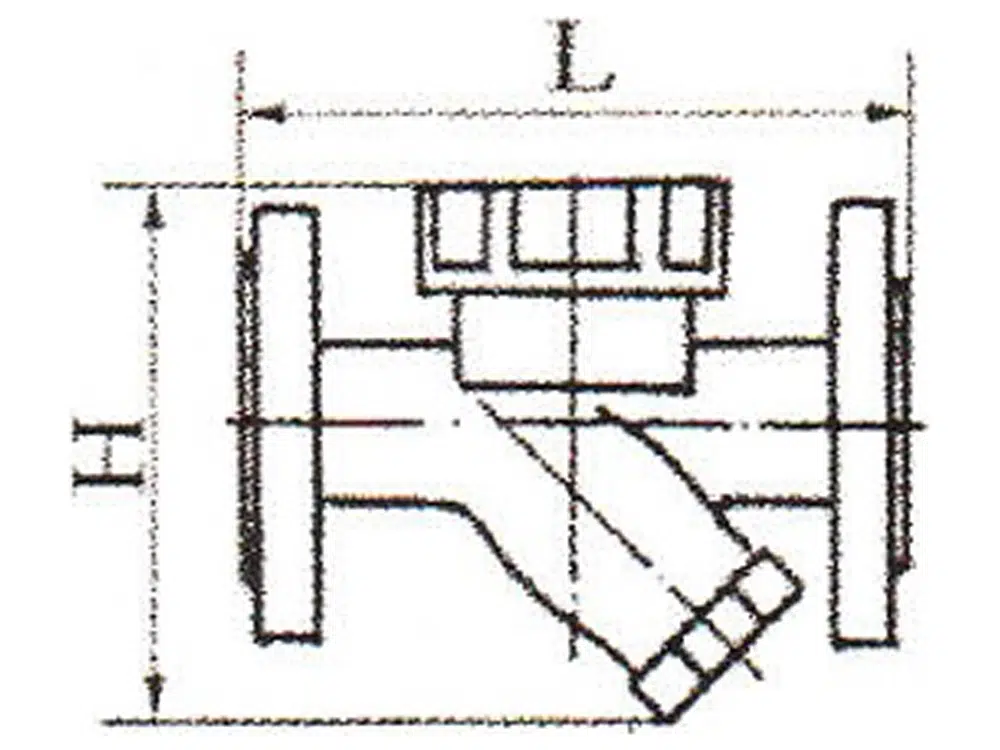

Ürün Boyut Referansı
bir cadde | L | H |
DN15 | 150 | 125 |
DN20 | 150 | 128 |
DN25 | 160 | 132 |
DN32 | 180 | 153 |
DN40 | 230 | 165 |
DN50 | 230 | 170 |
DN65 | 230 | 180 |
Sürekli yoğuşma suyu tahliye ölçer Birim: saat başına kilogram (kg/h)
Çalışma diferansiyel basıncı (Mpa) | 0.03 | 0.06 | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 |
DN15 | 183 | 220 | 253 | 300 | 385 | 450 | 510 | 570 | 630 | 690 | 740 |
DN 20/25 | 250 | 300 | 380 | 500 | 600 | 710 | 770 | 830 | 890 | 950 | 1000 |
DN32/40/50 | 300 | 350 | 500 | 600 | 780 | 900 | 1000 | 1080 | 1120 | 1160 | 1200 |
DN32/40/50 | 450 | 580 | 690 | 870 | 1100 | 1270 | 1400 | 1500 | 1600 | 1760 | 1800 |
DN65/80/100 | 570 | 680 | 750 | 950 | 1300 | 1470 | 1600 | 1700 | 1800 | 1900 | 2000 |
