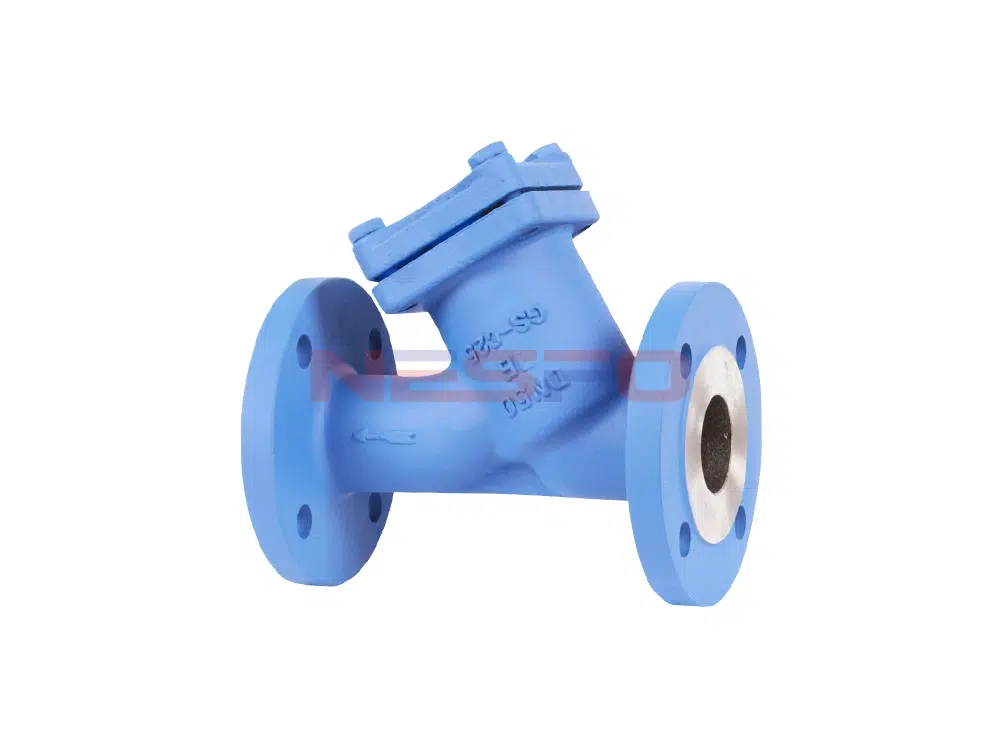

YG45H Alman standardı Y tipi filtre, genellikle basınç düşürme vanasının, basınç tahliye vanasının, su seviye vanasının veya diğer ekipmanın giriş ucuna monte edilen, taşıma ortamının boru hattında vazgeçilmez bir cihazdır, vanaların ve ekipmanın normal kullanımını korumak için ortamdaki kirleri ortadan kaldırmak için kullanılır. Sıvı, belirli bir filtre ağı spesifikasyonuna sahip filtre kartuşuna girdiğinde, safsızlıklar bloke edilir ve temiz filtrat, temizlik gerektiğinde filtre çıkışından boşaltılır, sadece çıkarılabilir filtre kartuşunu çıkarın ve işlemden sonra yeniden takın, bu nedenle kullanımı ve bakımı son derece uygundur. Kızgın yağ sistemi, elektrik santrali, buhar sistemi, sıcak su sistemi, termik santral, doğal gaz besleme sistemi, su sirkülasyon sistemi, soğutma sistemi ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | YG45H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤325°C |

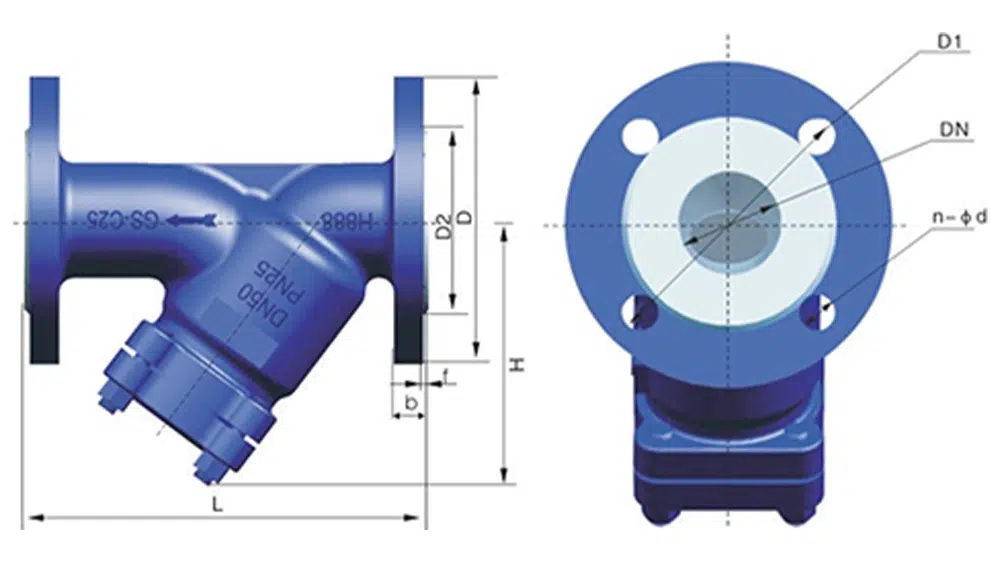

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | n-φd |
DN15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
DN32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
DN40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
DN50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-18 |
DN65 | 290 | 185 | 145 | 122 | 20 | 3 | 4-18 |
DN80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-18 |
DN100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-18 |
DN125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-18 |
DN150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-22 |
DN200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-22 |
DN250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-26 |
DN300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-26 |
DN350 | 900 | 520 | 470 | 438 | 30 | 4 | 16-30 |
