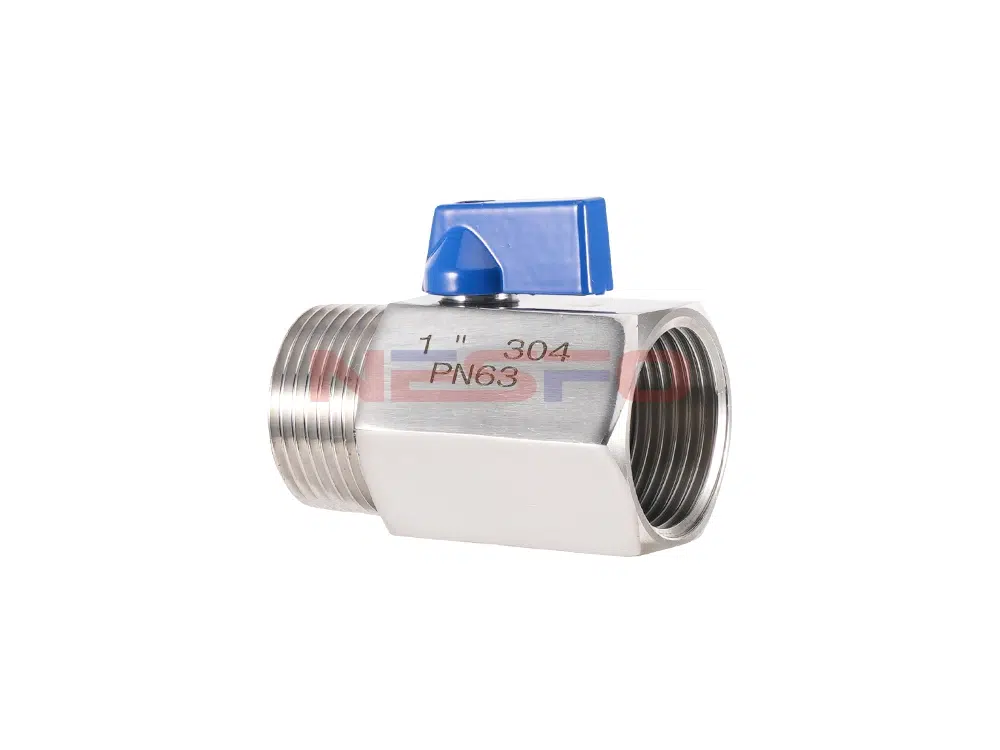

304 paslanmaz çelik mini küresel vana, bir tür küçük boyutlu ve kompakt vana ürünüdür. Mini küresel vanalar genellikle 1/4 "ila 1" gibi küçük boyutlara sahiptir ve küçük boru sistemleri için uygundur. Vana gövdesi, bilye ve diğer önemli bileşenler genellikle 304 paslanmaz çelikten ve iyi korozyon direncine sahip diğer malzemelerden yapılır. Kullanılan sızdırmazlık malzemesi, vananın kapalı durumda sızdırmazlık performansını sağlamak için PTFE politetrafloroetilendir. Genellikle küçük akışkan durumlarının hassas kontrolü ve düzenlenmesi ihtiyacında kullanılır. Petrol, kimya, su arıtma, ilaç, gıda, iklimlendirme, enerji santralleri, madencilik, metalurji, kağıt yapımı, tekstil ve diğer birçok alanda yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | Q31F-63P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤6,3Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

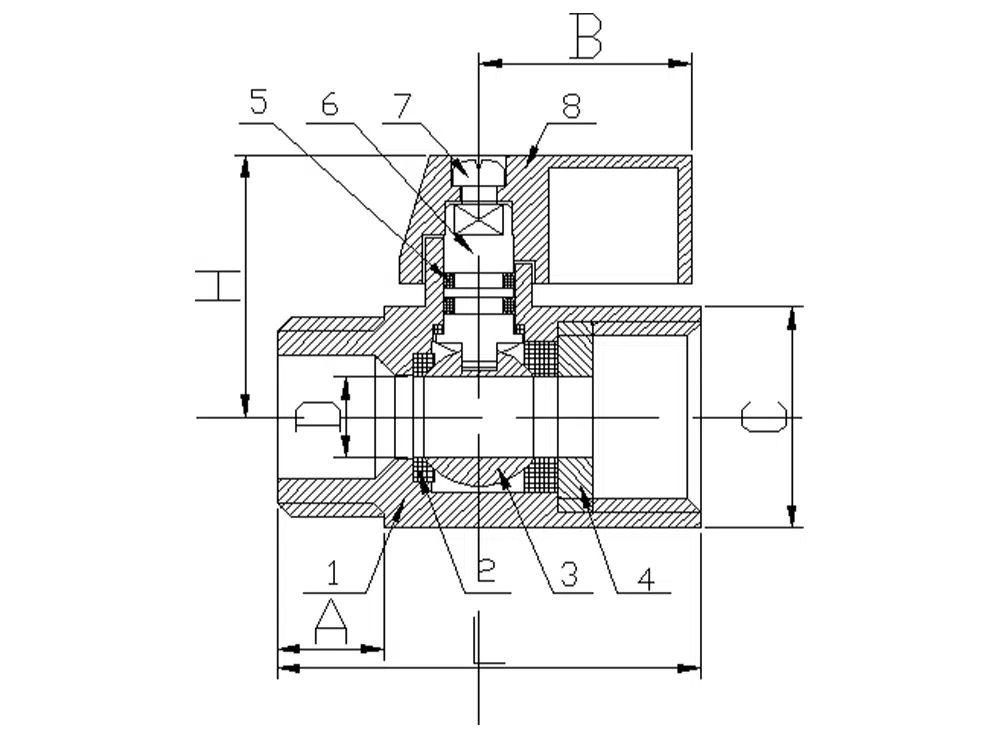

Ürün Boyut Referansı
bir cadde | inç (2,54 cm'ye eşit uzunluk birimi) | D | L | H | A | C | B |
DN6 | 1/8 | 5.3 | 54 | 28 | 10.5 | 22 | 22 |
DN8 | 1/4 | 7.5 | 42 | 28 | 10.5 | 22 | 22 |
DN10 | 3/8 | 7.5 | 44 | 28 | 12 | 22 | 22 |
DN15 | 1/2 | 9.2 | 48 | 28 | 12.5 | 25 | 22 |
DN20 | 3/4 | 12.5 | 54 | 34 | 16 | 31 | 22 |
DN25 | 1 | 15 | 65 | 36 | 17 | 37 | 22 |
