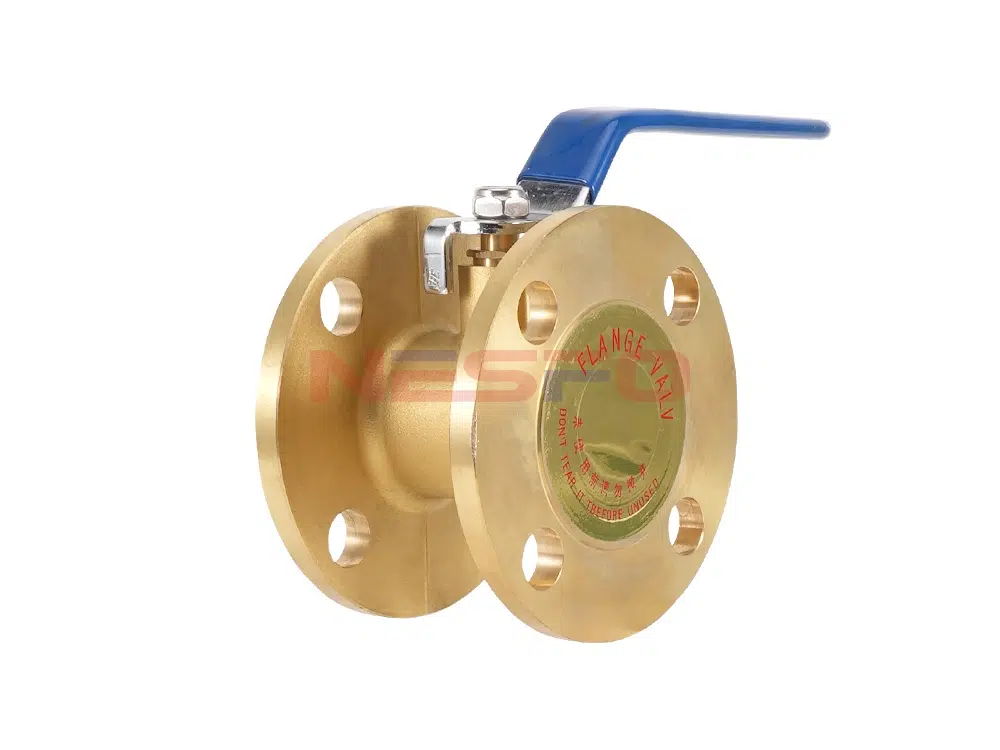

Boru hattındaki Q41F-16T pirinç flanşlı küresel vana esas olarak ortam akışını kesmek, dağıtmak ve yönünü değiştirmek için kullanılır, tapadan gelişir, açma ve kapama elemanı bir küredir, kürenin ekseni etrafında kullanılması valf gövdesi açma ve kapama amacına ulaşmak için 90 ° döndürülmüştür.
Ürün Özellikleri
- Sık kullanım, hızlı ve hafif açma ve kapama için uygundur.
- Düşük sıvı direnci.
- Basit yapı, nispeten küçük boyut, hafiflik, kolay bakım.
- İyi sızdırmazlık performansı.
Ürün Parametresi
Ürün Modeli | Q41F-16T |
Valf gövde malzemesi | Pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

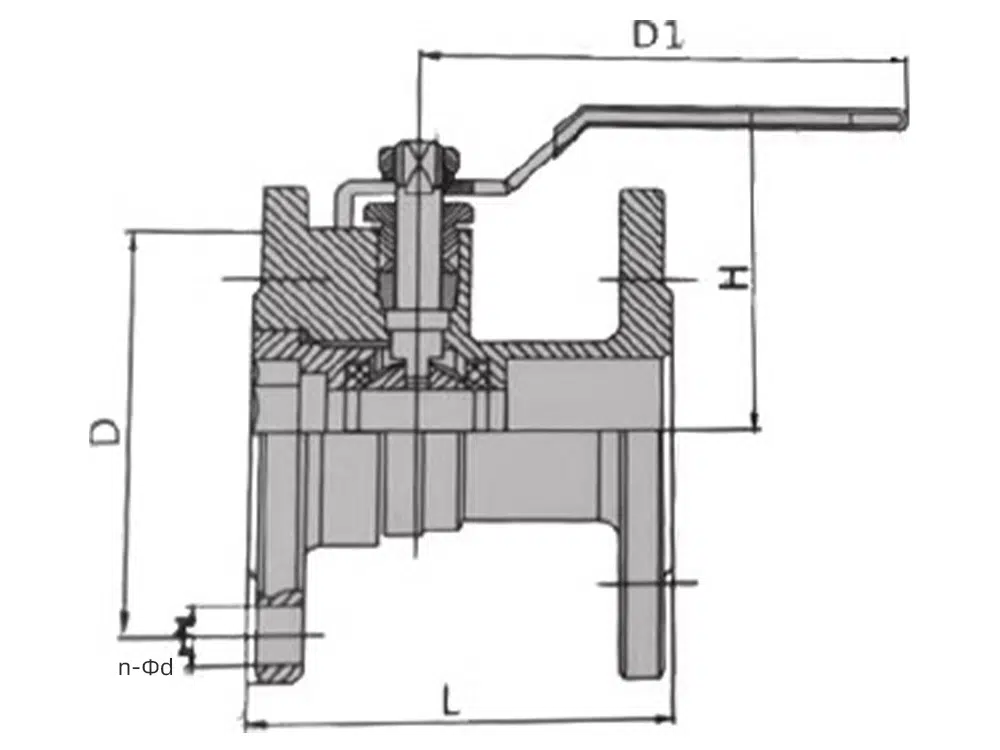

Ürün Boyut Referansı
bir cadde | L | D | D1 | H | n-Фd |
DN15 | 75.5 | 65 | 130 | 78 | 4-14 |
DN20 | 77 | 75 | 130 | 68 | 4-14 |
DN25 | 81 | 85 | 140 | 84 | 4-14 |
DN32 | 88 | 100 | 177 | 89 | 4-18 |
DN40 | 89 | 110 | 177 | 94 | 4-18 |
DN50 | 96 | 125 | 202 | 94 | 4-18 |
DN65 | 110 | 145 | 202 | 112 | 4-18 |
DN80 | 122 | 160 | 240 | 135 | 8-18 |
DN100 | 138 | 180 | 240 | 138 | 8-18 |
DN125 | 150 | 210 | 280 | 161 | 8-18 |
DN150 | 175 | 240 | 280 | 172 | 8-23 |
