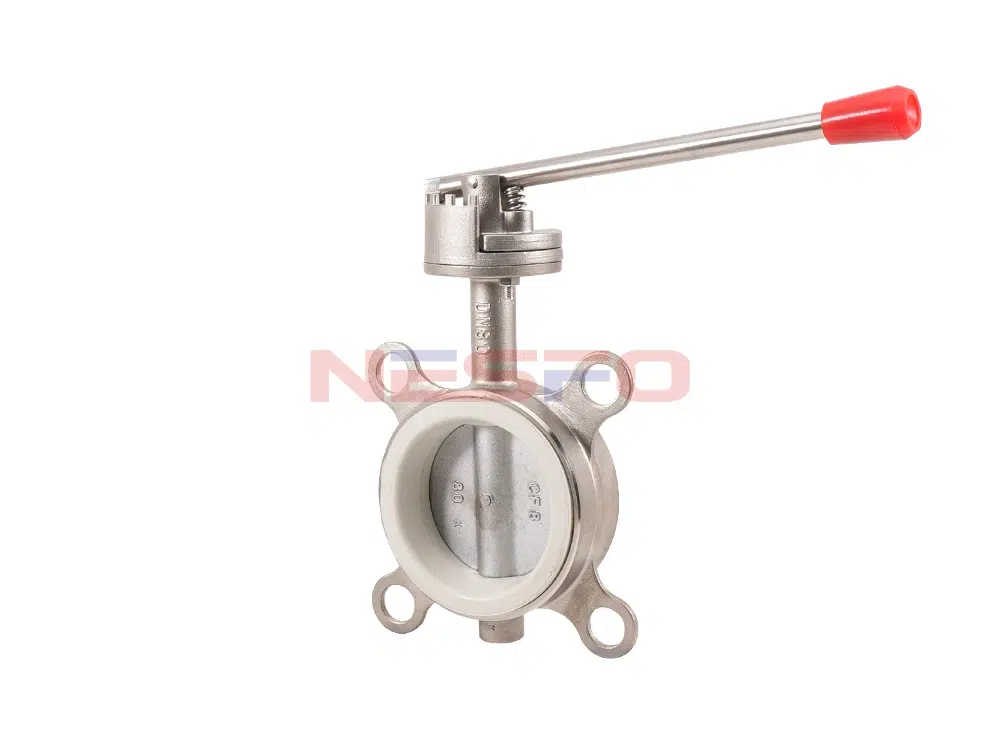

D71X-10P压杆式手柄对夹蝶阀密封圈采用天然胶材质，主要用于常温无腐蚀性介质，温度≤50℃，适用于常温水，空气，暖气等。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，阀门则呈全开状态。广泛适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
Ürün Özellikleri
- 小型轻便，容易拆装及维修，并可有任意位置安装。
- 结构简单，紧凑，90°回转启闭迅速。
- 操作扭矩小，省力轻巧。
- 流量特性趋于直线，调节性能好。
- 启闭试验次数多达数万次，寿命长。
- 达到完全密封，气体试验泄漏为零。
Ürün Parametresi
Ürün Modeli | D71X-10P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf plakası malzemesi | 304 paslanmaz çelik |
Kauçuk astar malzemesi | 天然橡胶 |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Su, gaz, vb. |
Uygulanabilir sıcaklık | ≤50℃ |

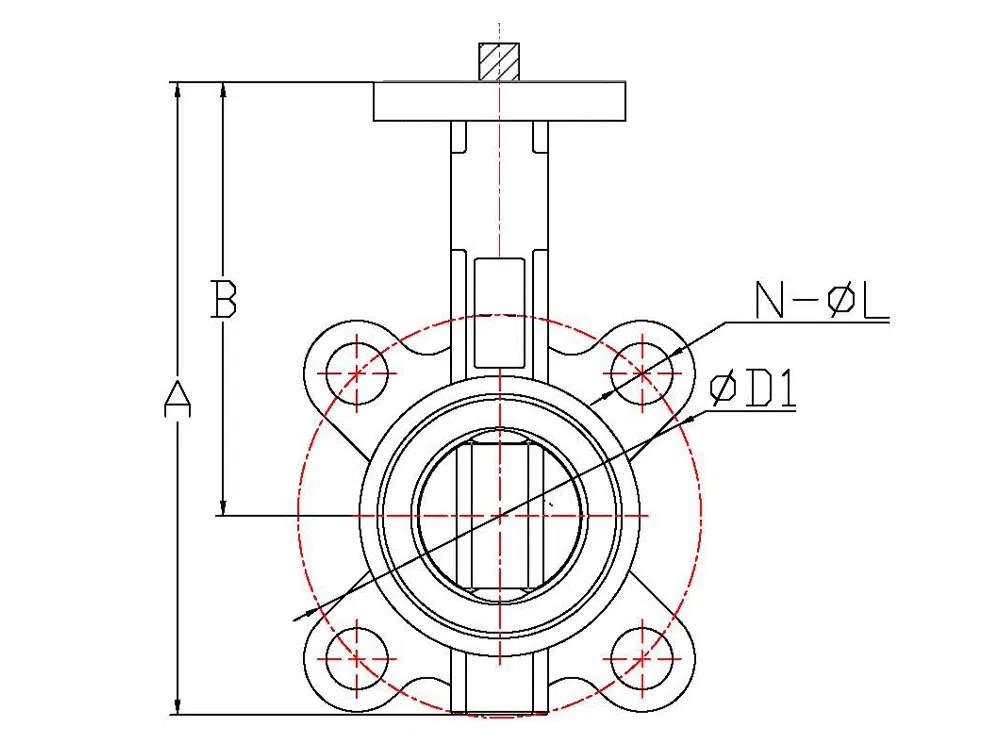

Ürün Boyut Referansı
bir cadde | L | A | B | ∅D1 | N-∅L |
DN40 | 43 | 198 | 136 | 110 | 4-18 |
DN50 | 45 | 198 | 136 | 125 | 4-18 |
DN65 | 48 | 216 | 144 | 145 | 4-18 |
DN80 | 48 | 240 | 151 | 160 | 8-18 |
DN100 | 52 | 270 | 167 | 180 | 8-18 |
DN125 | 56 | 300 | 185 | 210 | 8-18 |
DN150 | 57 | 340 | 209 | 240 | 8-22 |
DN200 | 64 | 390 | 235 | 295 | 8-22 |
