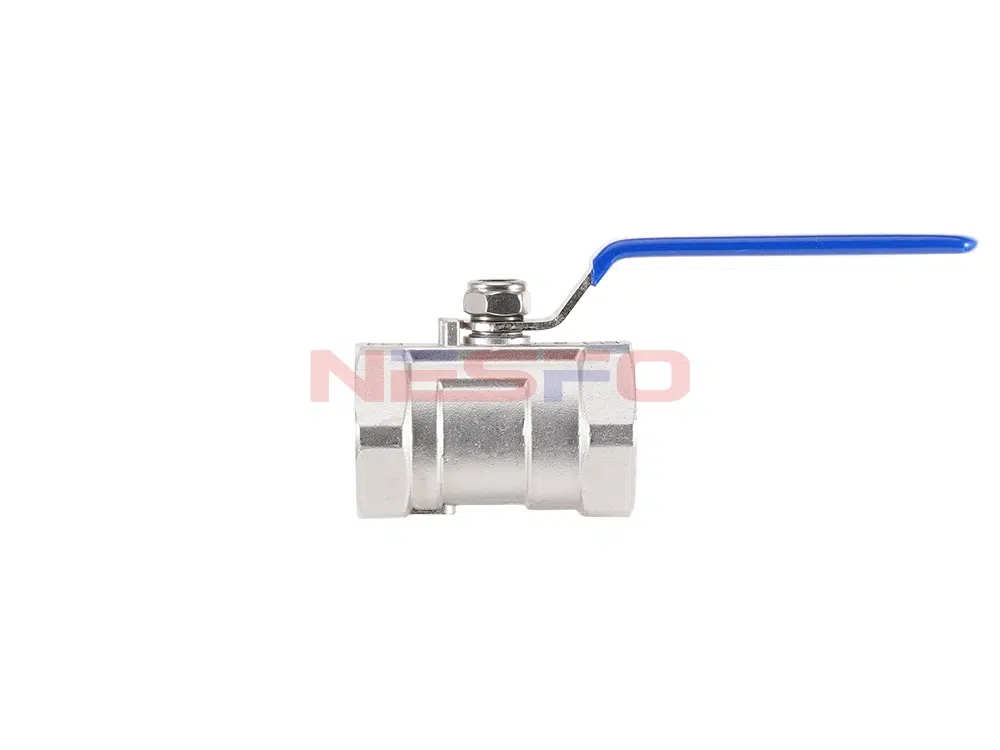

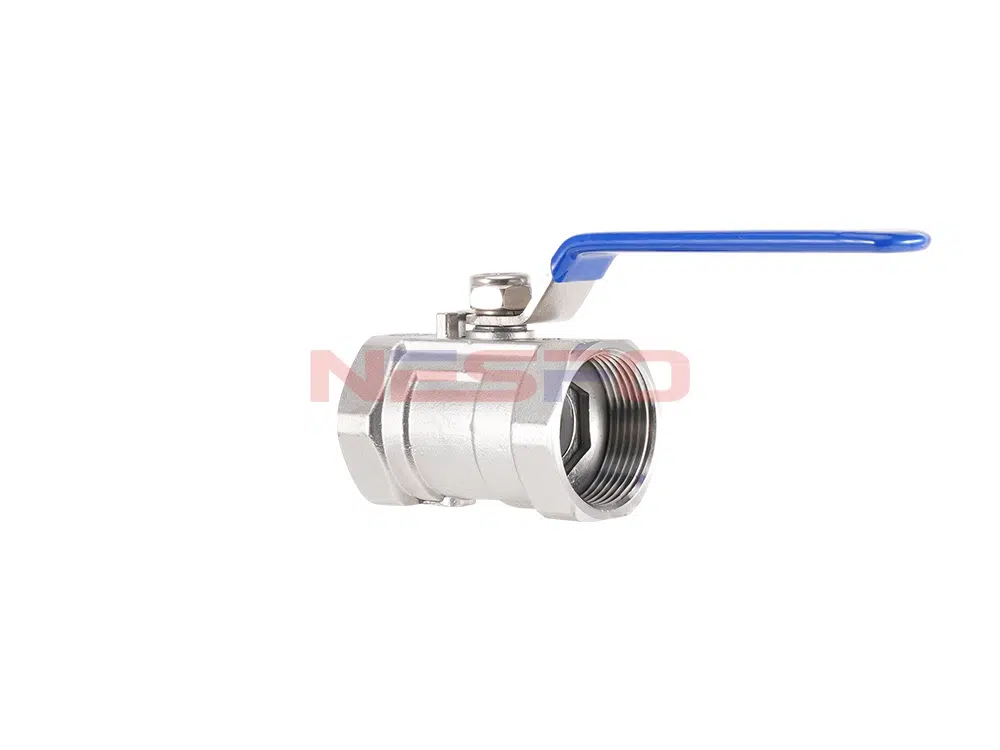

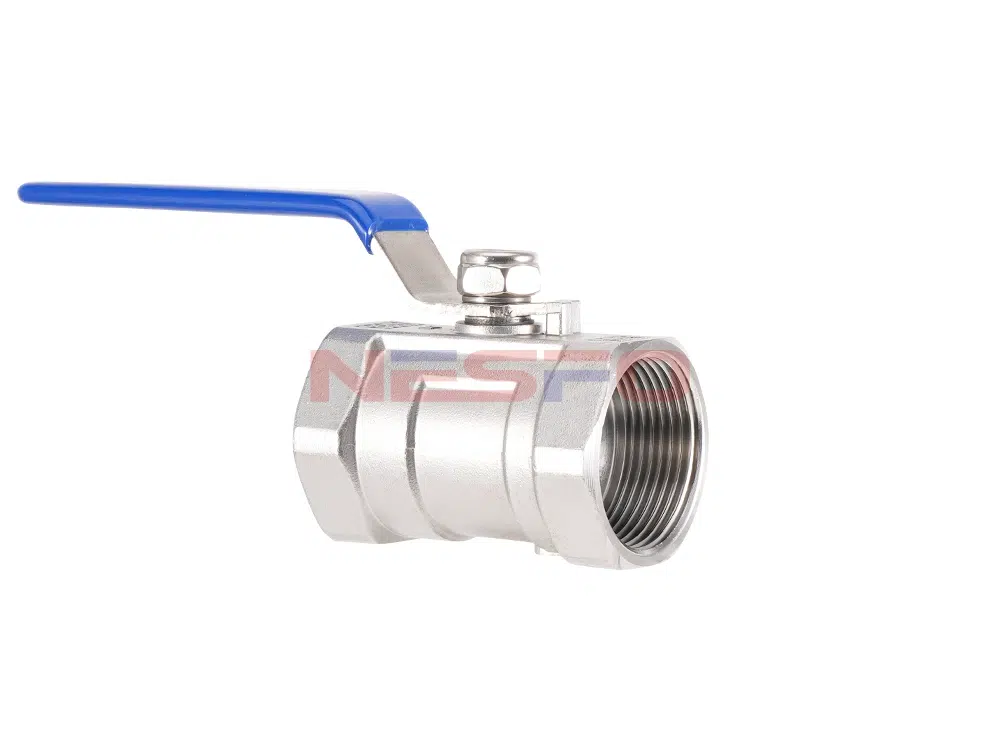

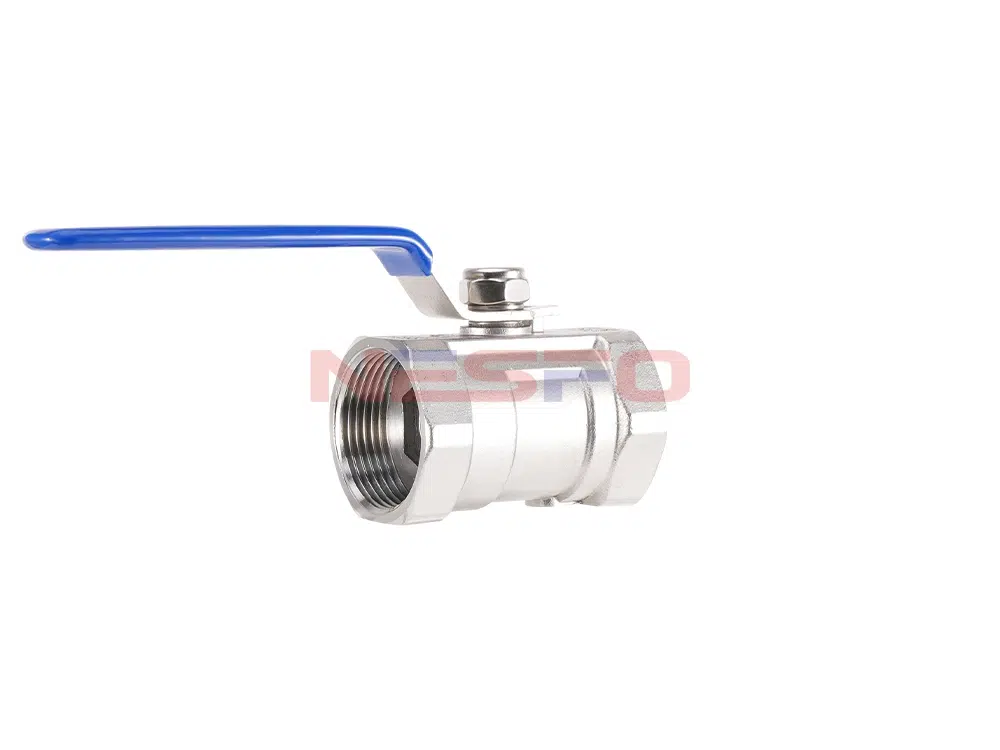

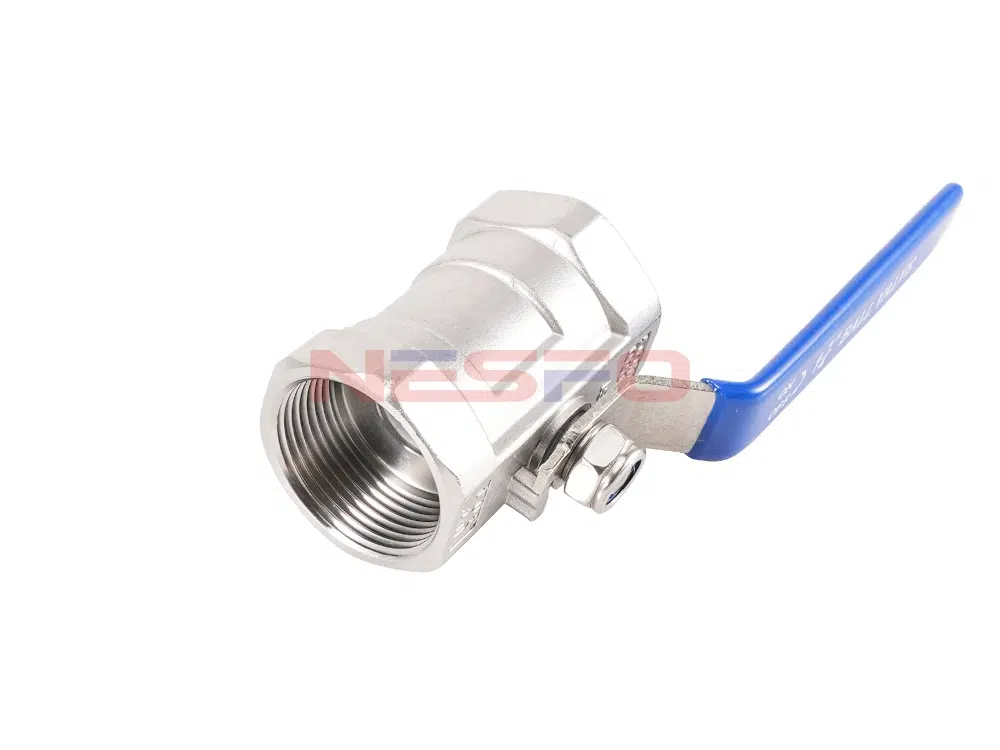

Q11F-16P tek parçalı küresel vana, küçültülmüş bir küresel vanadır, küçük çaplı boru hatları için tasarlanmıştır. Tek parçalı küresel vananın kullanımı kolaydır, 90 ° döndüğü sürece tamamen açıktan tamamen kapalıya kadar hızlı bir şekilde açılır ve kapanır; tamamen açık veya tamamen kapalı tek parçalı dişi dişli küresel vana, bilye ve vana yuvasının sızdırmazlık yüzeyi ve ortam izolasyonu, vanadan geçen ortam sızdırmazlık yüzeyinin erozyonuna neden olmaz. Kimya, petrol, elektrik enerjisi, ilaç, bira, gıda, sütlü içecekler, kozmetik ve endüstriyel boru hatlarını ve diğer alanları destekleyen mühendislikte yaygın olarak kullanılır.
Ürün Özellikleri
- Düşük sıvı direnci, kolay kullanım, hızlı açma ve kapama.
- Basit yapı, küçük boyut ve hafiflik.
- Sıkı ve güvenilir, iyi sızdırmazlık.
- Tamamen açık veya tamamen kapalı olduğunda, bilyenin ve valf yuvasının sızdırmazlık yüzeyleri ortamdan izole edilir ve ortamın geçişi valfin sızdırmazlık yüzeylerinin aşınmasına neden olmaz.
Ürün Parametresi
Ürün Modeli | Q11F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

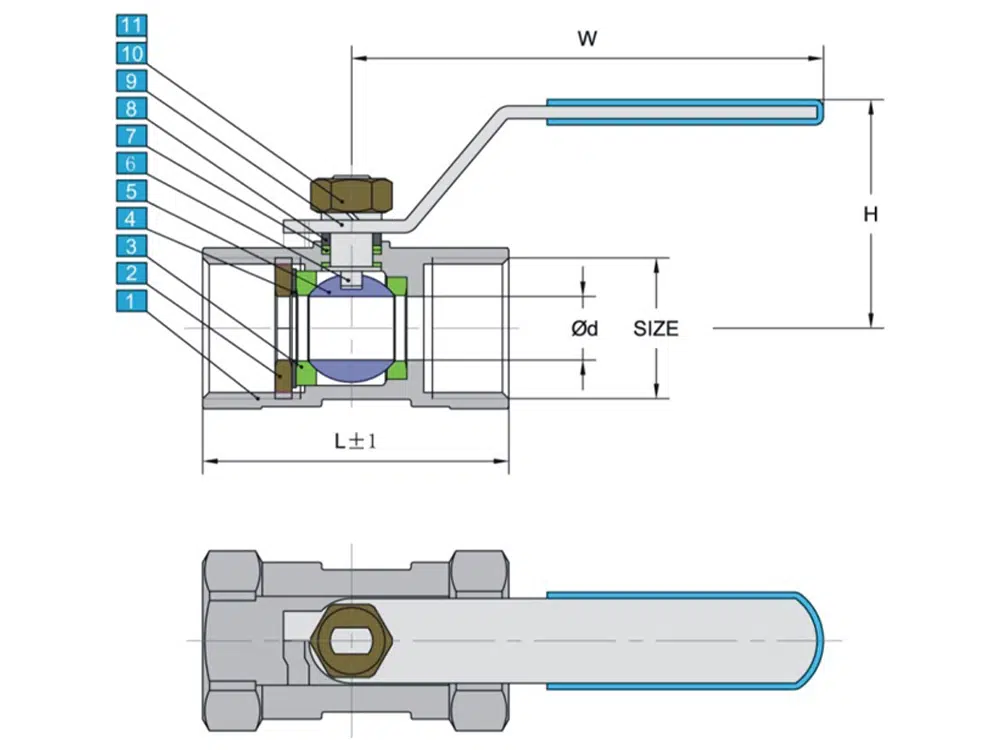

Ürün Boyut Referansı
bir cadde | φd | L | H | W |
DN8 | 5 | 39 | 30 | 70 |
DN10 | 7 | 44 | 35.5 | 80 |
DN15 | 9 | 52 | 37.5 | 80 |
DN20 | 12 | 57 | 45 | 95 |
DN25 | 15 | 67 | 53 | 110 |
DN32 | 20 | 75 | 59 | 110 |
DN40 | 25 | 80 | 63.5 | 150 |
DN50 | 32 | 93 | 70 | 150 |
DN65 | 38 | 112 | 95 | 200 |
DN80 | 48 | 134 | 102 | 200 |
