J23W kaynaklı iğneli vana çalışma prensibi ve küresel vana aynıdır, makara iğne şeklinde bir konidir, sızdırmazlık yüzeyi koniktir. Kaldırma hareketi için sıvının merkez hattı boyunca makara, vanayı açıp kapatmak veya açmayı planlamak için, saat yönünde vanayı kapatır, saat yönünün tersine vanayı açar, kaldırma ve döner çubuk yapısına aittir (el çarkı ve döner kaldırma ve indirme ile gövde, somun vana gövdesinde bulunur). Kimya, petrokimya, petrol, kağıt yapımı, madencilik, elektrik enerjisi, sıvılaştırılmış gaz, gıda, ilaç, su temini ve drenaj, belediye, elektronik endüstrisini destekleyen makine ve ekipman, kentsel inşaat ve diğer alanlarda yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Basit yapı, üretimi ve bakımı nispeten kolaydır.
- Küçük çalışma stroku, kısa açma ve kapama süresi.
- İyi sızdırmazlık, sızdırmazlık yüzeyleri arasında düşük sürtünme, uzun ömür.
Ürün Parametresi
Ürün Modeli | J23W-160P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤16Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

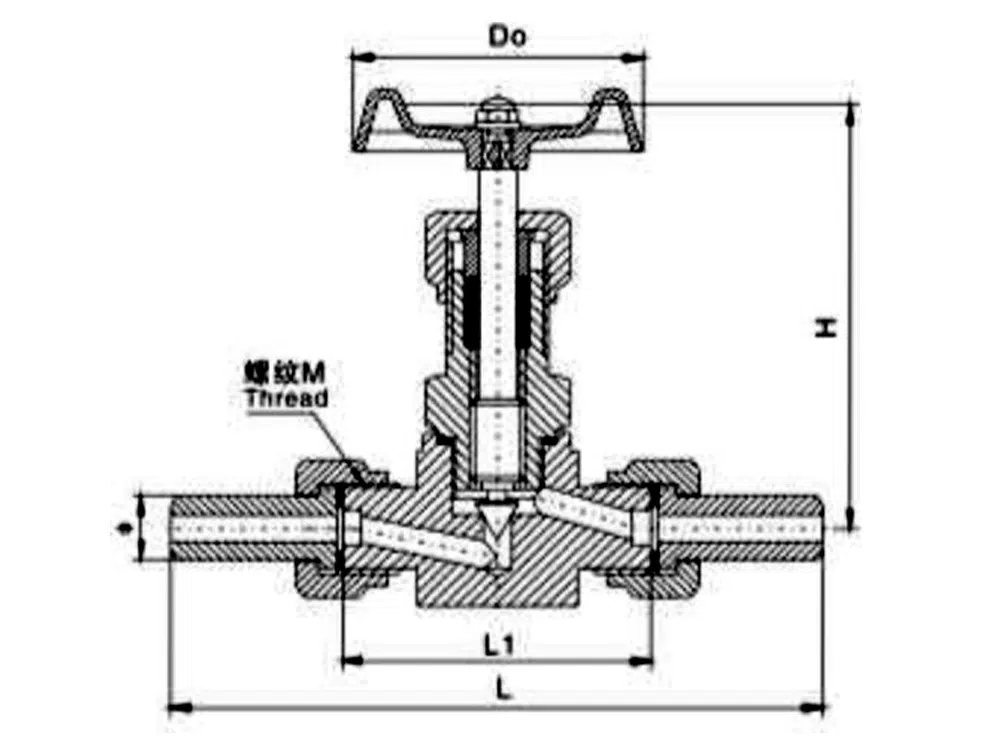

Ürün Boyut Referansı
bir cadde | M | φ | L1 | L | H | D0 |
DN6 | M20*1.5 | φ14 | 60 | 119 | 88 | 60 |
DN8 | M20*1.5 | φ14 | 60 | 119 | 88 | 60 |
DN10 | M20*1.5 | φ14 | 60 | 121 | 88 | 60 |
DN15 | M22*1.5 | φ18 | 62 | 124 | 88 | 70 |
DN20 | M24*1.5 | φ20 | 67 | 133 | 110 | 80 |
DN25 | M27*1.5 | φ22 | 77 | 142 | 110 | 80 |
