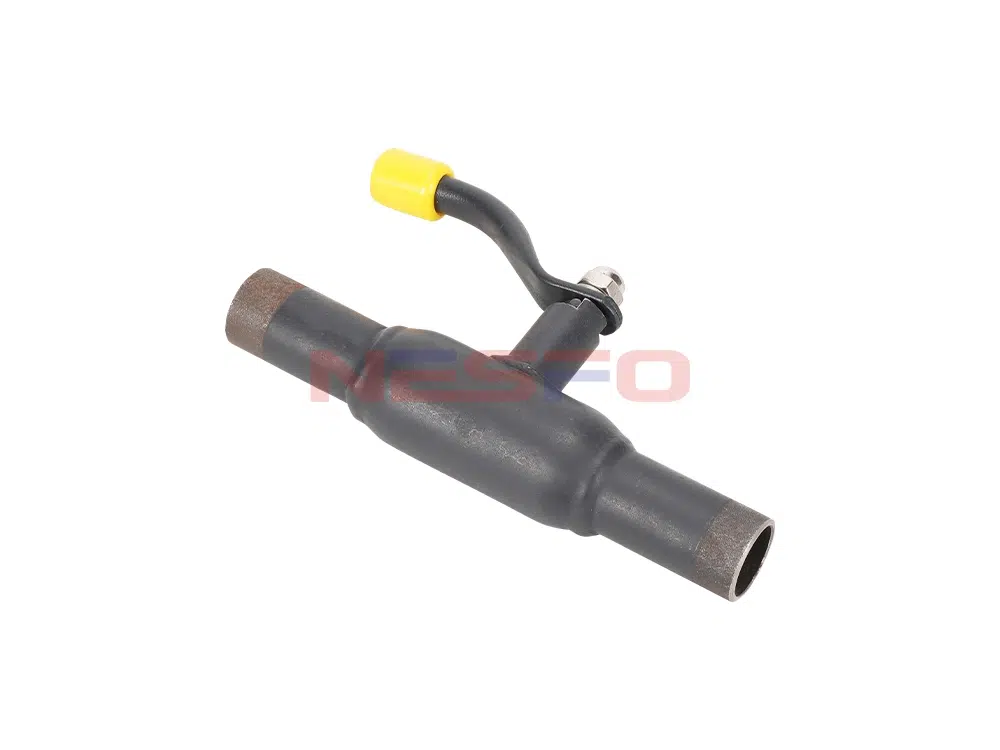

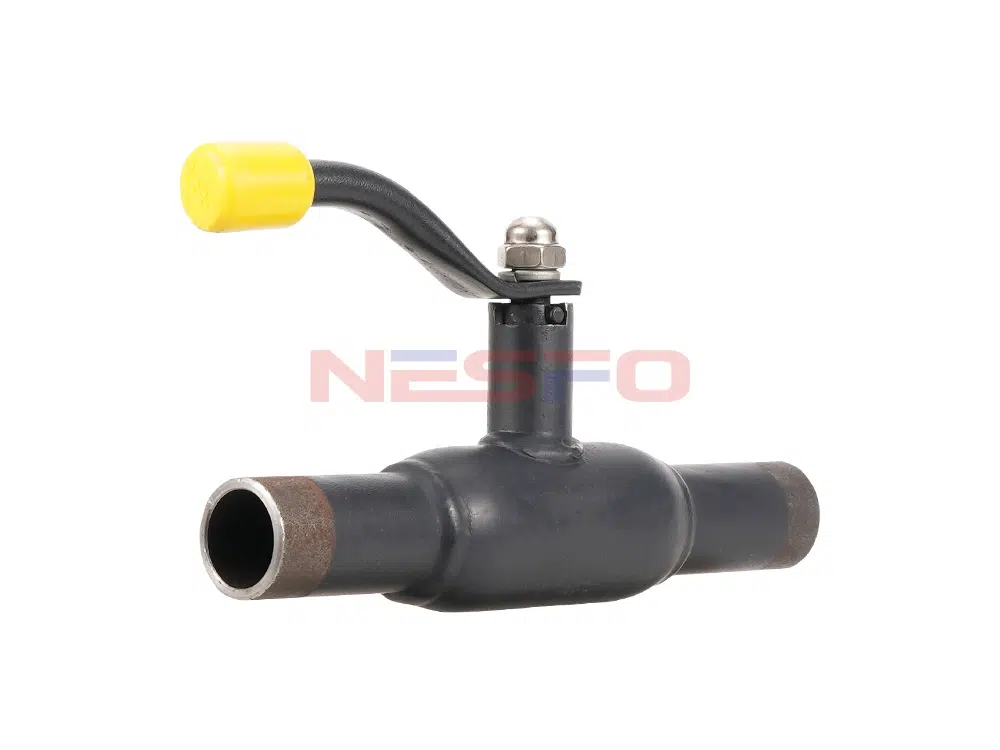

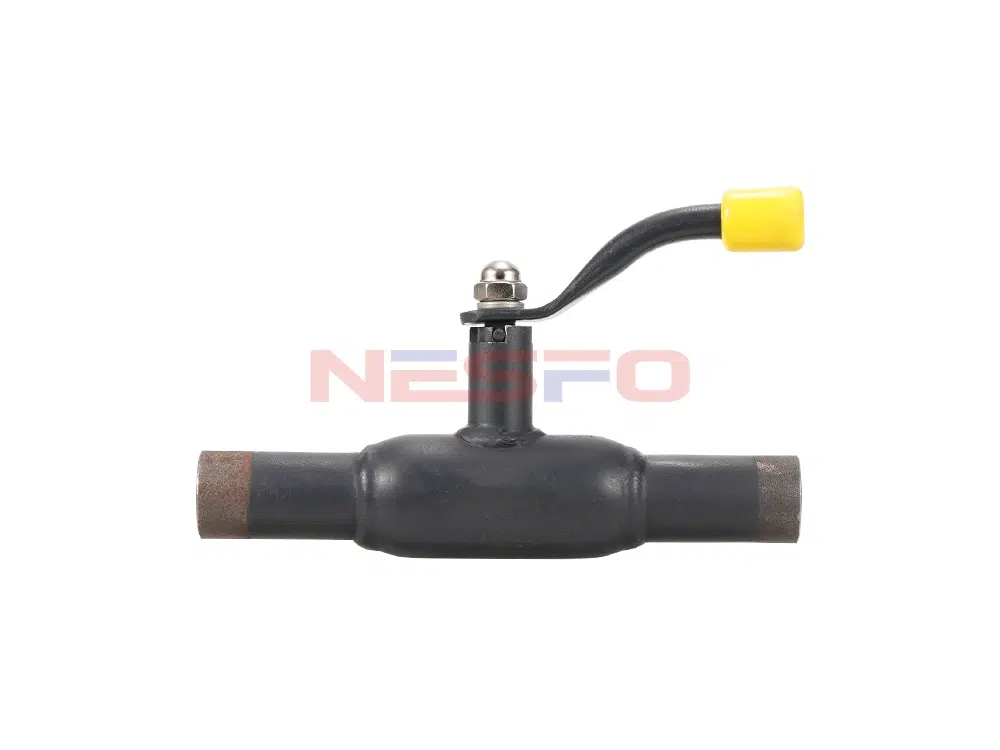

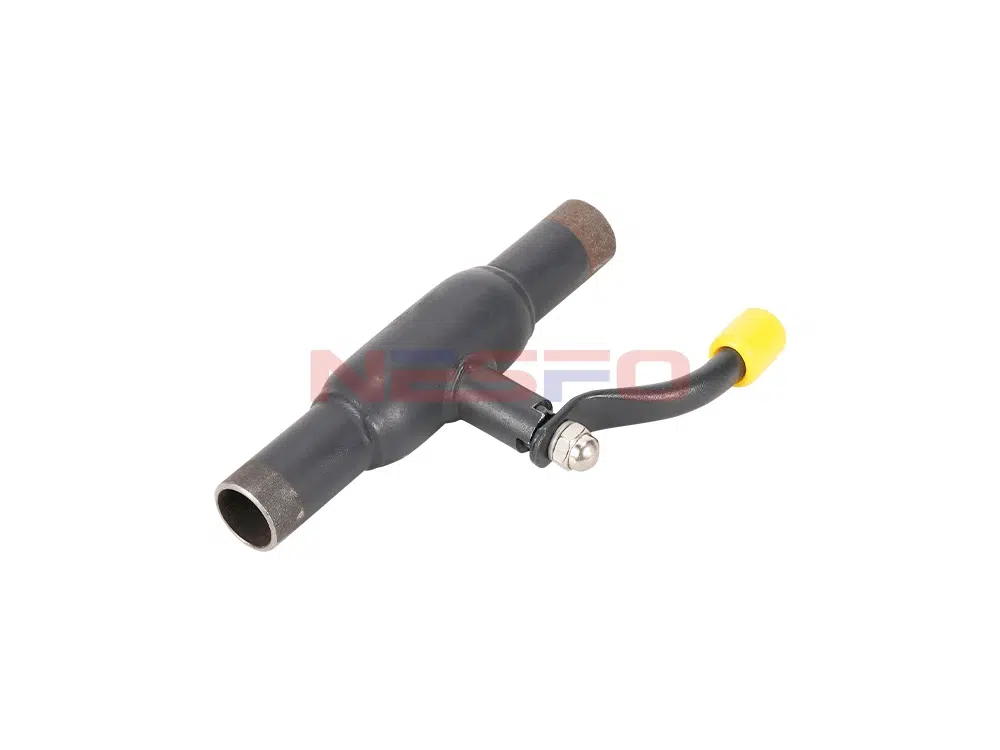

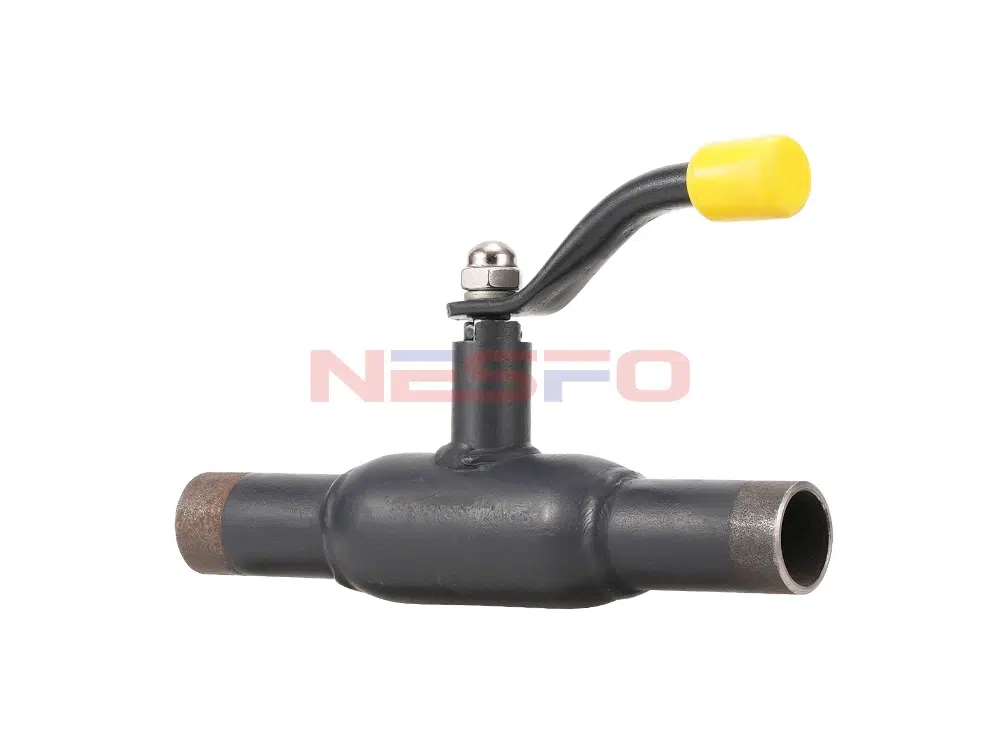

Q61F-25C Kaynaklı Redüksiyon Küresel Vana, sap tipi çalıştırmalı bir üründür, küresel vana iyi korozyon önleme performansına, uzun hizmet ömrüne ve diğer özelliklere sahiptir; ve sıradan çelik döküm küresel vanalardan daha istikrarlı performans, bakımı yapılırsa, Q61F-25C Kaynaklı Redüksiyon Küresel Vana uzun vadeli, güvenilir bir çalışma olabilir. Isıtma sistemlerinde, ısıtma alanlarında, endüstriyel boru hatlarında ve diğer alanlarda yaygın olarak kullanılır.
Ürün Özellikleri
- Vana gövdesi dikişsiz çelik boru pres kalıplamadan yapılmıştır.
- Vananın genel yapısı, dış sızıntıyı azaltan tamamen kaynaklı bir üretim sürecini benimser; vana ağırlığı büyük ölçüde azaltılır, daha rahat kurulum.
- Elastik contaların ve karbon fiber takviyeli contaların kullanımı, vananın hizmet ömrünü sağlamak için sızıntı olmadan on binlerce ileri geri harekete dayanabilir.
Ürün Parametresi
Ürün Modeli | Q61F-25C |
Valf gövde malzemesi | karbon çeliği |
Nominal basınç | ≤2,5Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤150°C |

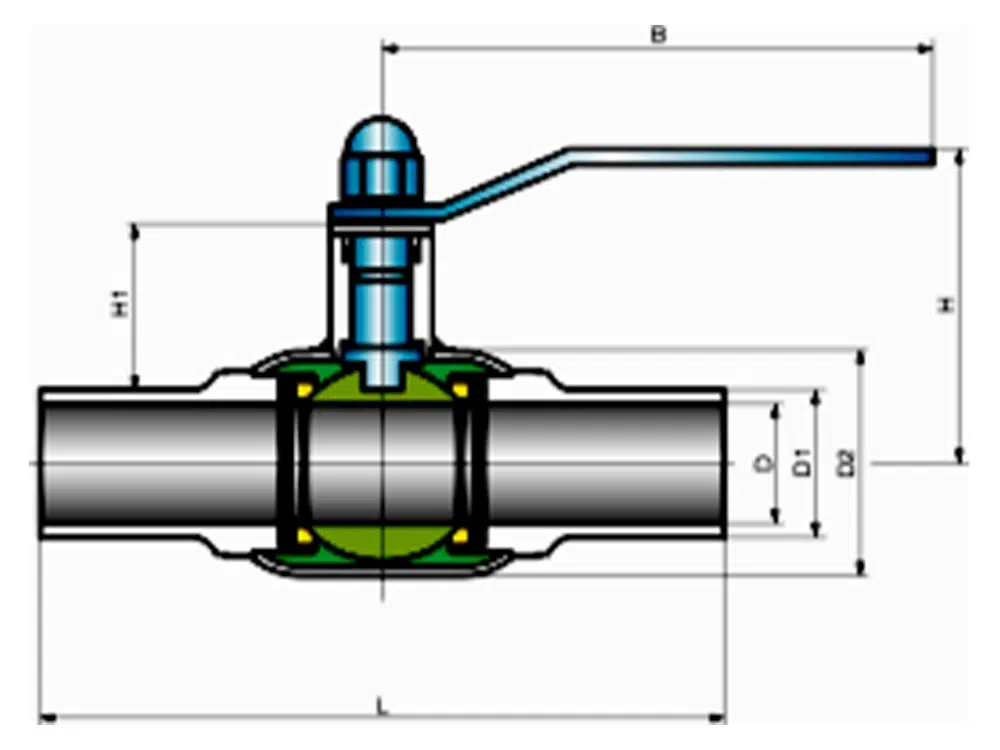

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | H | B | H1 |
DN15 | 230 | 10 | 21.3 | 33.4 | 98 | 145 | 22 |
DN20 | 230 | 15 | 26.9 | 42.4 | 103 | 145 | 23 |
DN25 | 230 | 20 | 33.7 | 48.3 | 118 | 145 | 34 |
DN32 | 260 | 25 | 42.4 | 60.3 | 121 | 145 | 33 |
DN40 | 260 | 32 | 48.3 | 70 | 120 | 190 | 43 |
DN50 | 300 | 40 | 60.3 | 88.9 | 127 | 190 | 44 |
DN65 | 300 | 50 | 76.1 | 101.6 | 159 | 280 | 62 |
DN80 | 300 | 65 | 88.9 | 121 | 171 | 280 | 68 |
DN100 | 325 | 80 | 114.3 | 146 | 218 | 280 | 101 |
DN125 | 325 | 100 | 139.7 | 177.8 | 252 | 400 | 101 |
DN150 | 350 | 125 | 168.3 | 219.1 | 272 | 600 | 107 |
DN200 | 400 | 150 | 219.7 | 273 | 300 | 900 | 123 |
