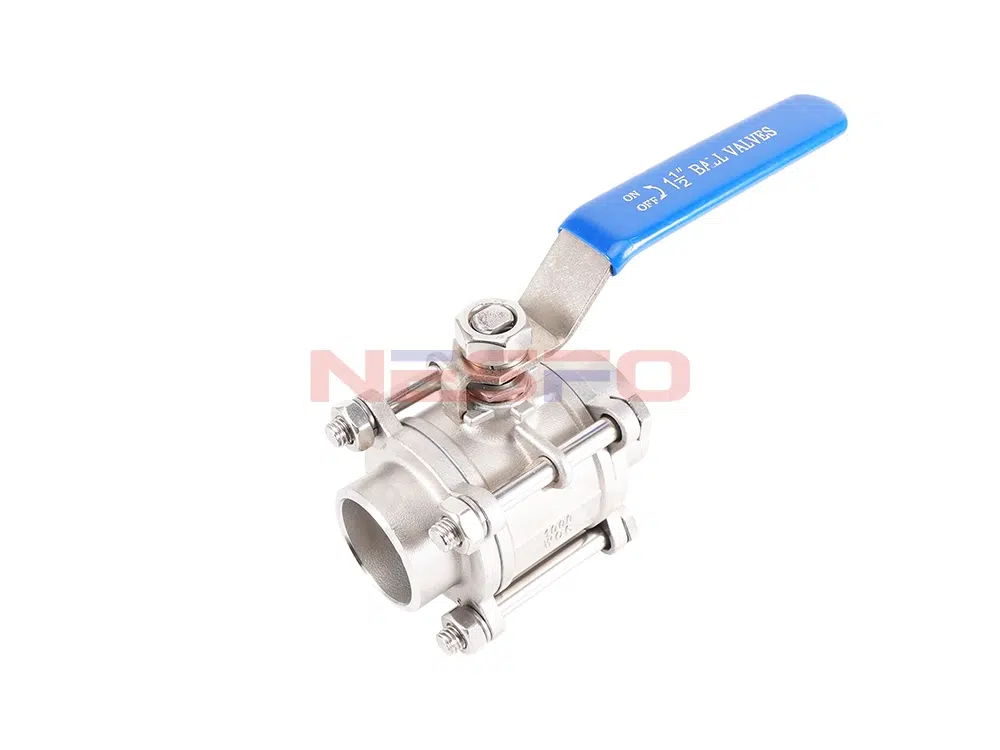

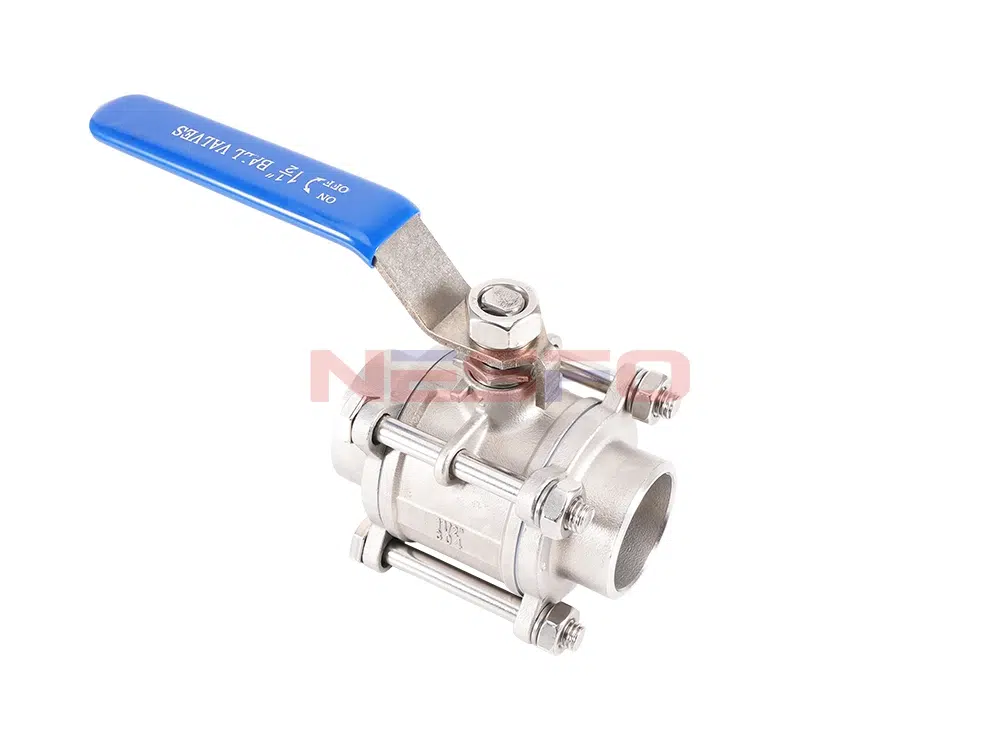

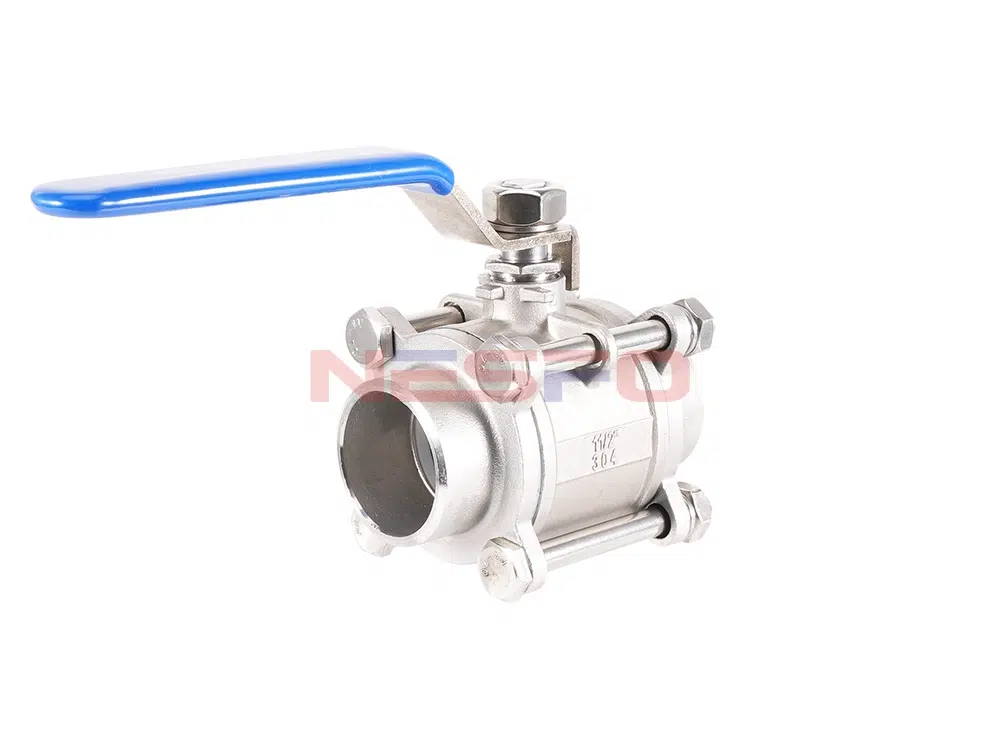

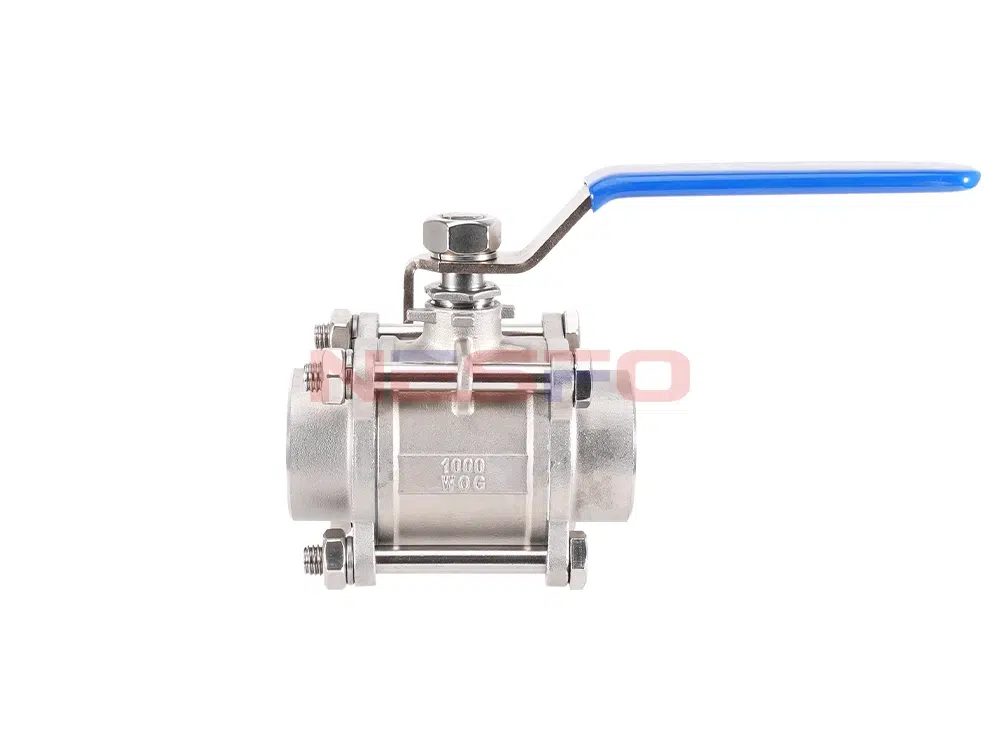

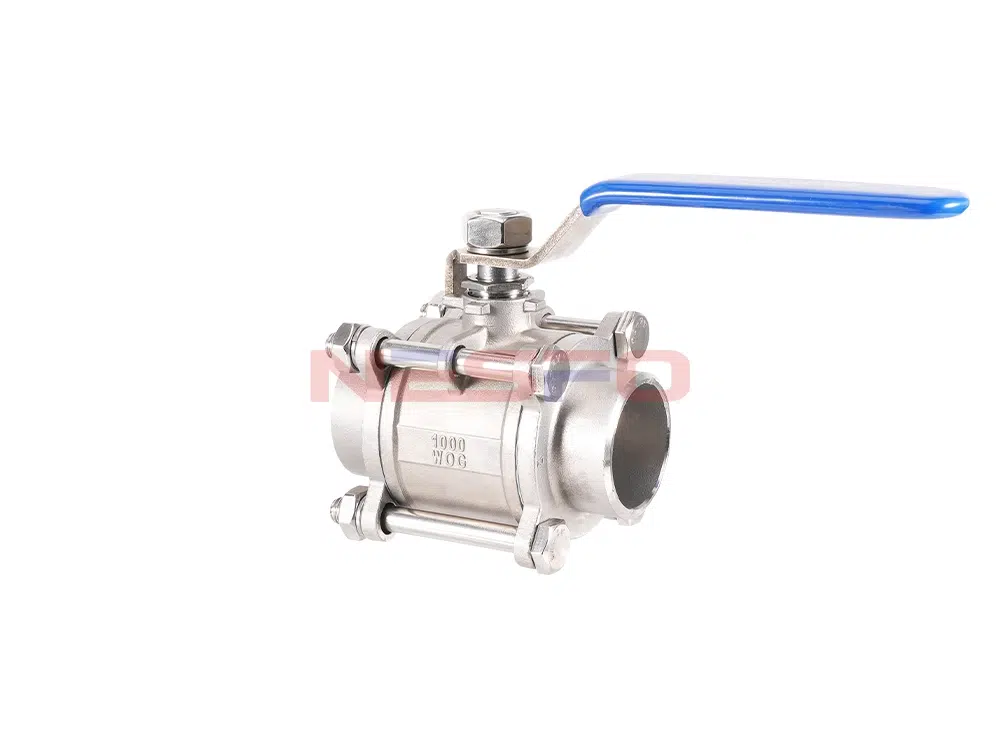

Q11F-16P üç parçalı küresel vana, yaygın bir akışkan kontrol vanasıdır. Üç parçalı bir yapıya sahiptir, yani vana gövdesi, vana kapağı ve vana makarası ayrı ayrı üretilir ve hızlı montaj teknolojisi kullanılarak bir araya getirilir. Bu tür küresel vana, basit yapı, kolay kurulum, güvenilir kullanım, iyi sızdırmazlık vb. avantajlara sahiptir. Ayrıca korozyon direnci, yüksek sıcaklık direnci ve aşınma direnci özelliklerine sahiptir. Kimya, petrol, doğal gaz, metalurji, elektrik enerjisi, ilaç, gıda ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Basit yapı, kurulumu kolay.
- Güvenilir kullanım, iyi sızdırmazlık, sorunsuz açma ve kapama.
- İyi bir aşınma direncine sahiptir ve vananın hizmet ömrünü uzatır.
- Yüksek akışlı boru hatlarının gereksinimlerini karşılamak için açıkken esneklik ve yüksek akış hızı.
- 快速装配，提高生产效率三片式快装球阀采用快速装配技术，能够快速组装阀门，提高生产效率，降低生产成本。
Ürün Parametresi
Ürün Modeli | Q61F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

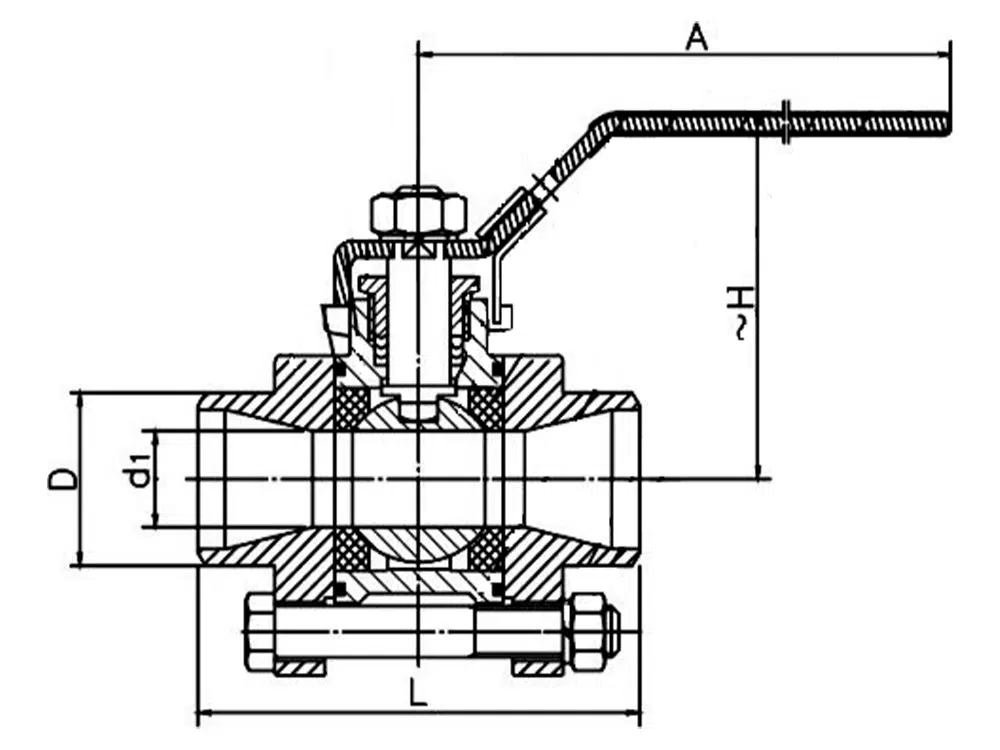

Ürün Boyut Referansı
bir cadde | L | D | d1 | H | A |
DN8 | 61 | 16 | 10.5 | 45 | 100 |
DN10 | 63 | 16 | 10.5 | 45 | 100 |
DN15 | 61 | 22 | 15 | 55 | 100 |
DN20 | 70 | 27 | 20 | 60 | 120 |
DN25 | 79 | 34 | 25 | 72 | 120 |
DN32 | 90 | 42 | 32 | 83 | 150 |
DN40 | 101 | 48 | 38 | 93 | 170 |
DN50 | 119 | 60 | 48 | 101 | 170 |
DN65 | 172 | 76 | 64 | 125 | 210 |
DN80 | 189 | 89 | 76 | 136 | 250 |
DN100 | 216 | 114 | 98 | 165 | 300 |
