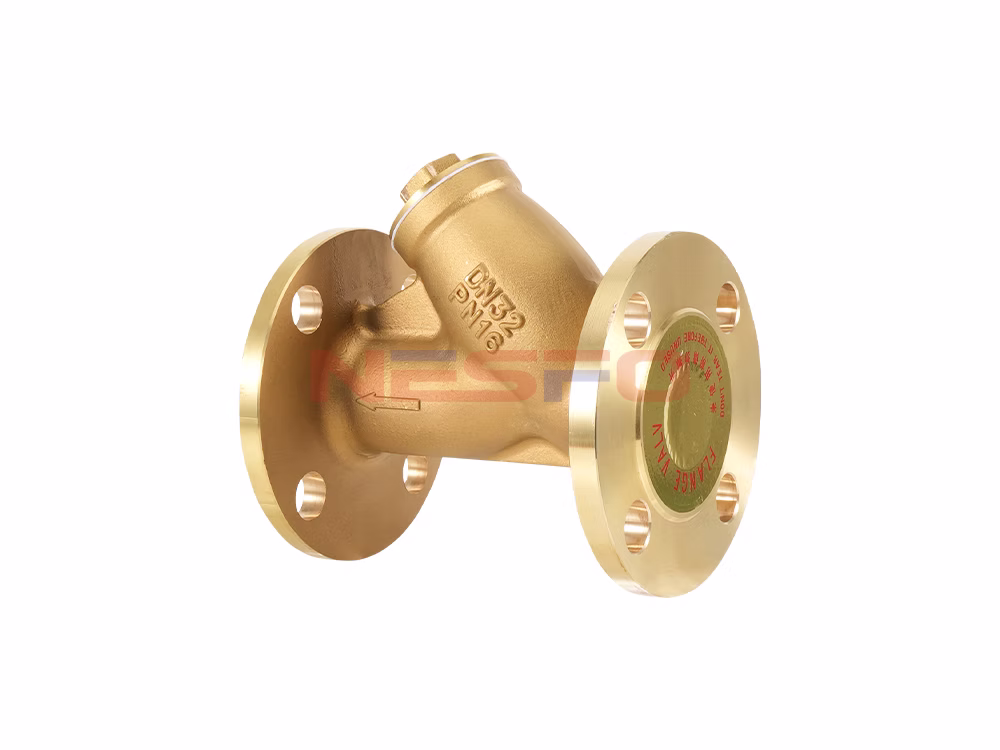

GL41W-16T黄铜法兰过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构紧凑，体形小、阻力小、安装检修方便、排污方便等特点。适用介质为水，油、气。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。广泛应用于石油、化工、给排水、食品、制药、发电、造纸、城建、市政等领域。
产品参数
规格 | 接管外径 | D0 | L | L1 | H | S |
Φ3 | Φ3mm | 3 | 50 | 19 | 44 | 52 |
Φ4 | Φ4mm | 4 | 53 | 19 | 44 | 52 |
Φ6 | Φ6mm | 6 | 51 | 18 | 44 | 52 |
Φ8 | Φ8mm | 8 | 56 | 19 | 46 | 52 |
Φ10 | Φ10mm | 10 | 61 | 24 | 53 | 64 |
Φ12 | Φ12mm | 12 | 68 | 25 | 55 | 64 |
Φ14 | Φ14mm | 14 | 74 | 28 | 60 | 74 |
Φ16 | Φ16mm | 16 | 75 | 29 | 61 | 74 |
Φ18 | Φ18mm | 18 | 78 | 30 | 62 | 74 |
Φ20 | Φ20mm | 20 | 83 | 33 | 72 | 98 |
Φ22 | Φ22mm | 22 | 88 | 35 | 73 | 98 |
Φ25 | Φ25mm | 25 | 113 | 42 | 77 | 98 |
Φ1/8 | Φ3.17mm | 3.17 | 50 | 19 | 44 | 52 |
Φ1/4 | Φ6.35mm | 6.35 | 54 | 19 | 44 | 52 |
Φ3/8 | Φ9.53mm | 9.53 | 61 | 24 | 53 | 64 |
Φ1/2 | Φ12.7mm | 12.7 | 68 | 25 | 55 | 64 |
Φ3/4 | Φ19.05mm | 19.05 | 83 | 33 | 72 | 98 |
Φ1" | Φ25.4mm | 25.4 | 113 | 42 | 77 | 98 |

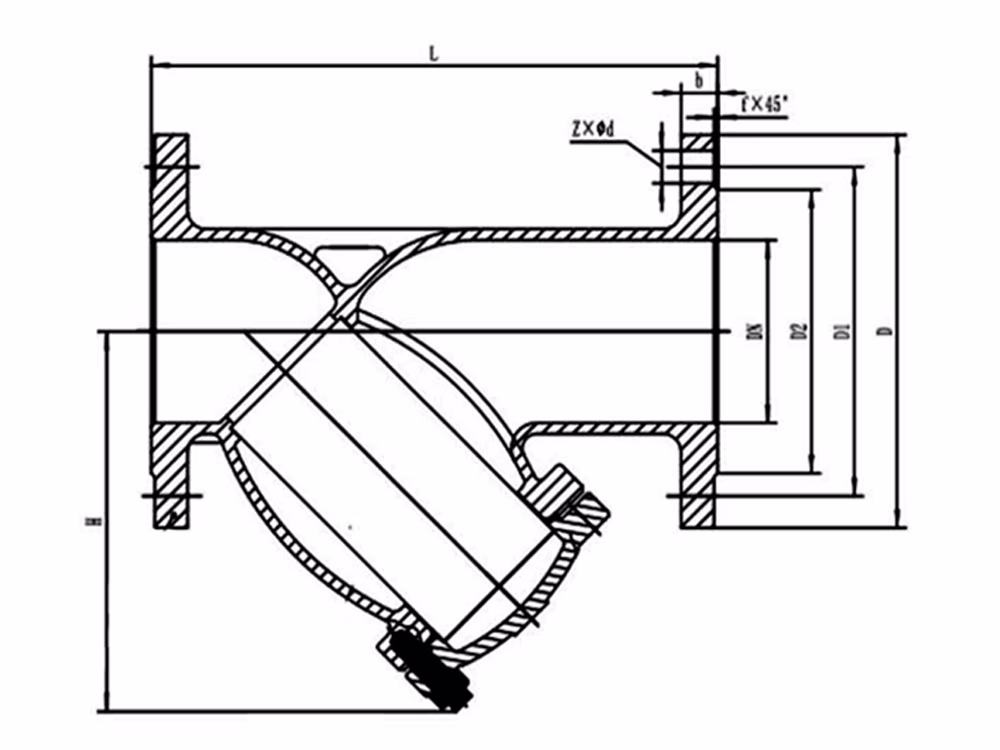

产品尺寸参考
DN | D | L1 | L | A | H |
15 | 20 | 15 | 120 | 144 | 175 |
20 | 25 | 17 | 129 | 144 | 180 |
25 | 33 | 20 | 147 | 144 | 187 |
32 | 40 | 23 | 164 | 163 | 220 |
40 | 50 | 25 | 182 | 214 | 245 |
50 | 63 | 28 | 209 | 214 | 250 |
65 | 75 | 32 | 247 | 252 | 300 |
80 | 90 | 35 | 288 | 252 | 332 |
100 | 110 | 45 | 340 | 270 | 387 |
