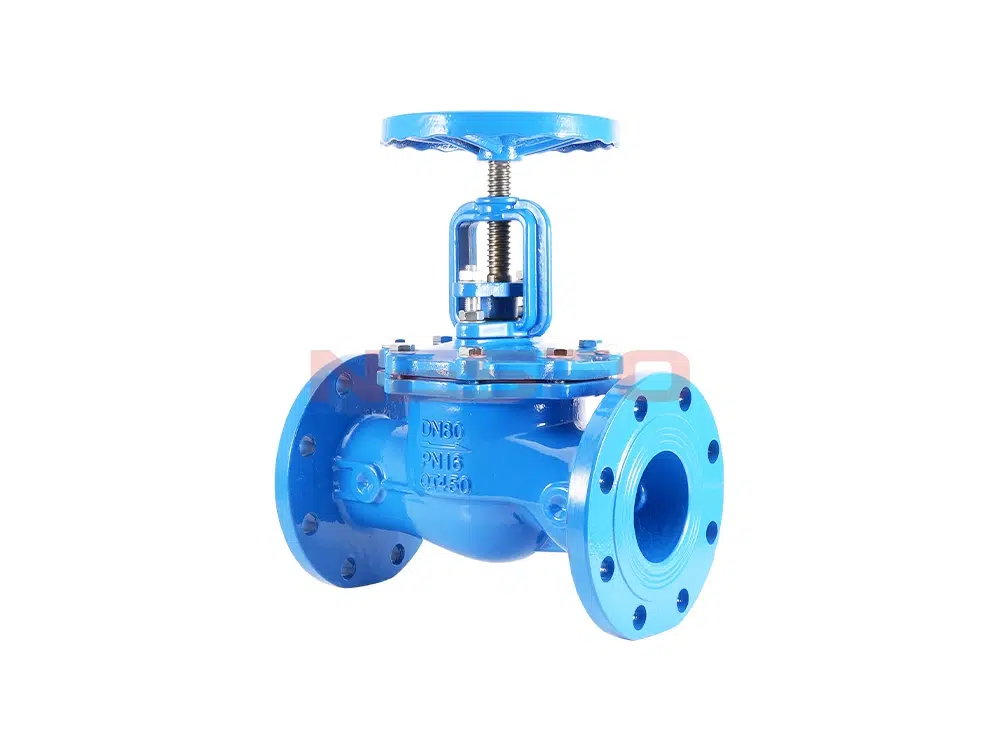

J41X-16Q bir tür sfero döküm flanşlı glob vanadır, cebri sızdırmazlık tipi vanaya aittir. Valf kapatıldığında, sızdırmazlık yüzeyini sızdırmamaya zorlamak için valf kanadına basınç uygulanmalıdır. Ortam akışının J41X-16Q valfi genellikle yukarıdan aşağıya bir şekilde kullanılır, böylece orta basınç altında valfi kapatma kuvveti daha küçüktür, valfi açma kuvveti daha büyüktür, gövde çapı buna göre azaltılabilir, bu valf şekli de daha sıkıdır. Musluk suyu, kanalizasyon, inşaat, petrol, kimya, gıda, ilaç, tekstil, elektrik enerjisi, nakliye, metalurji, enerji sistemleri ve diğer sıvı boru hatlarında bağlantı ve kesme cihazı olarak yaygın olarak kullanılır.
Ürün Parametresi
- Basit yapı, üretimi ve bakımı nispeten kolaydır.
- Küçük çalışma stroku, kısa açma ve kapama süresi.
- İyi sızdırmazlık, sızdırmazlık yüzeyleri arasında düşük sürtünme, uzun ömür.
Ürün Parametresi
Ürün Modeli | J41X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

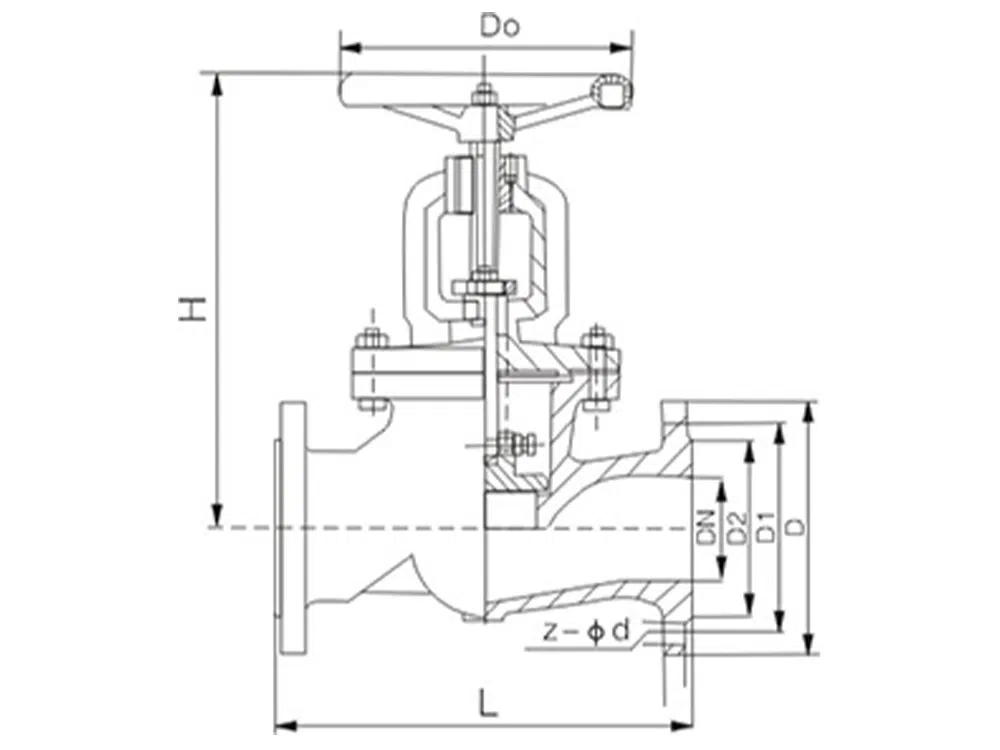

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | z-Фd |
DN50 | 230 | 160 | 125 | 100 | 4-16 |
DN65 | 250 | 180 | 145 | 118 | 4-16 |
DN80 | 290 | 195 | 160 | 132 | 8-16 |
DN100 | 320 | 215 | 180 | 156 | 8-16 |
DN125 | 350 | 245 | 210 | 184 | 8-16 |
DN150 | 390 | 280 | 240 | 211 | 8-20 |
DN200 | 440 | 335 | 295 | 265 | 12-20 |
DN250 | 500 | 405 | 355 | 320 | 12-24 |
DN300 | 550 | 460 | 410 | 375 | 12-24 |
