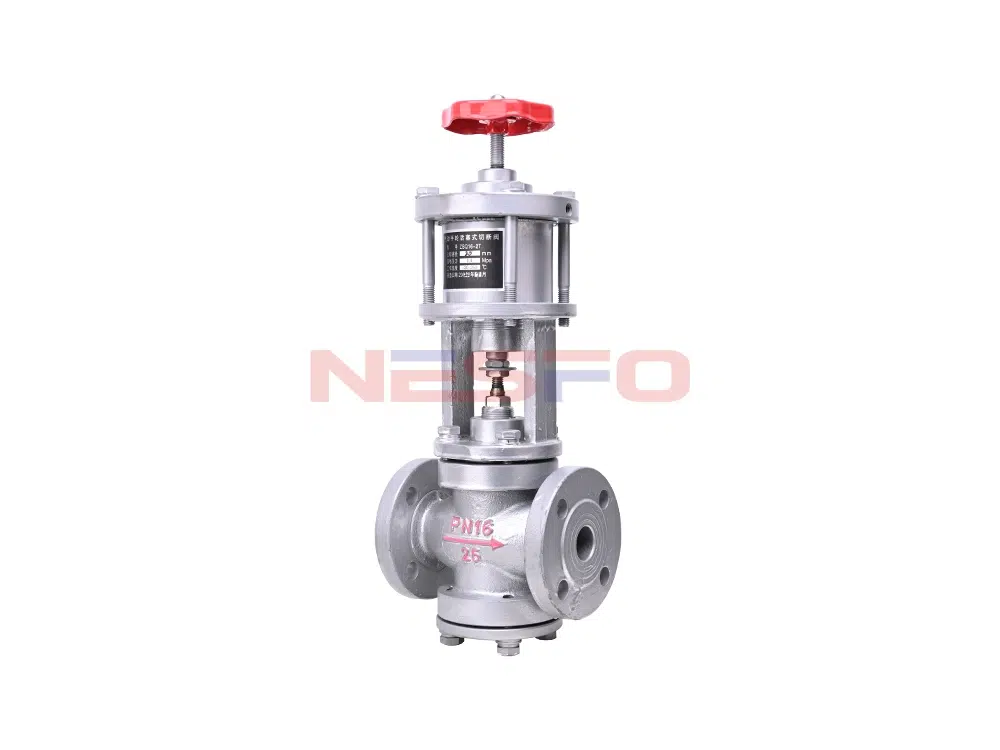

ZSQ pnömatik pistonlu kapatma vanası iki parçadan oluşur: aktüatör ve ortada bir braketle bağlanan düz strok düzenleme mekanizması. Vana üstten kılavuzlu bir yapıya sahiptir ve çok yaylı aktüatör ile donatılmıştır. Kompakt yapı, hafiflik, hassas hareket, S aerodinamik akışkan kanalı, küçük basınç düşüşü kaybı, büyük vana kapasitesi, kolay sökme ve takma özelliklerine sahiptir. Basınç, akış, seviye ve diğer kontrolleri elde etmek için ortam akışını kesmek, açmak veya yönünü değiştirmek için pnömatik veya manuel kullanın. Petrol, kimya, metalurji, elektrik enerjisi, hafif sanayi, tekstil ve üretim sürecinin diğer endüstriyel sektörlerinde otomatik kontrol ve taşıma kontrol sisteminde yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | ZSQ16-2T |
Valf gövde malzemesi | gri dökme demir |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, hava, vb. |
Uygulanabilir sıcaklık | ≤200°C |

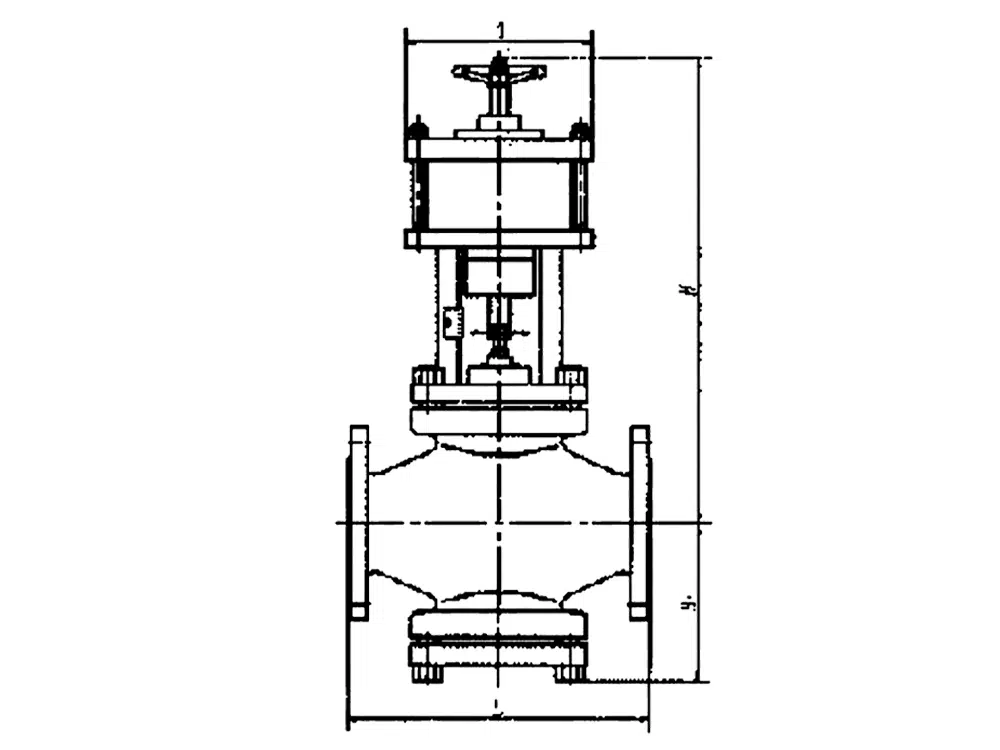

Ürün Boyut Referansı
bir cadde | L | A | H | H1 |
DN20 | 150 | 196 | 340 | 53 |
DN25 | 160 | 196 | 345 | 58 |
DN32 | 180 | 196 | 370 | 70 |
DN40 | 200 | 232 | 380 | 75 |
DN50 | 230 | 232 | 390 | 83 |
DN65 | 290 | 308 | 475 | 93 |
DN80 | 310 | 308 | 490 | 100 |
DN100 | 350 | 308 | 500 | 110 |
