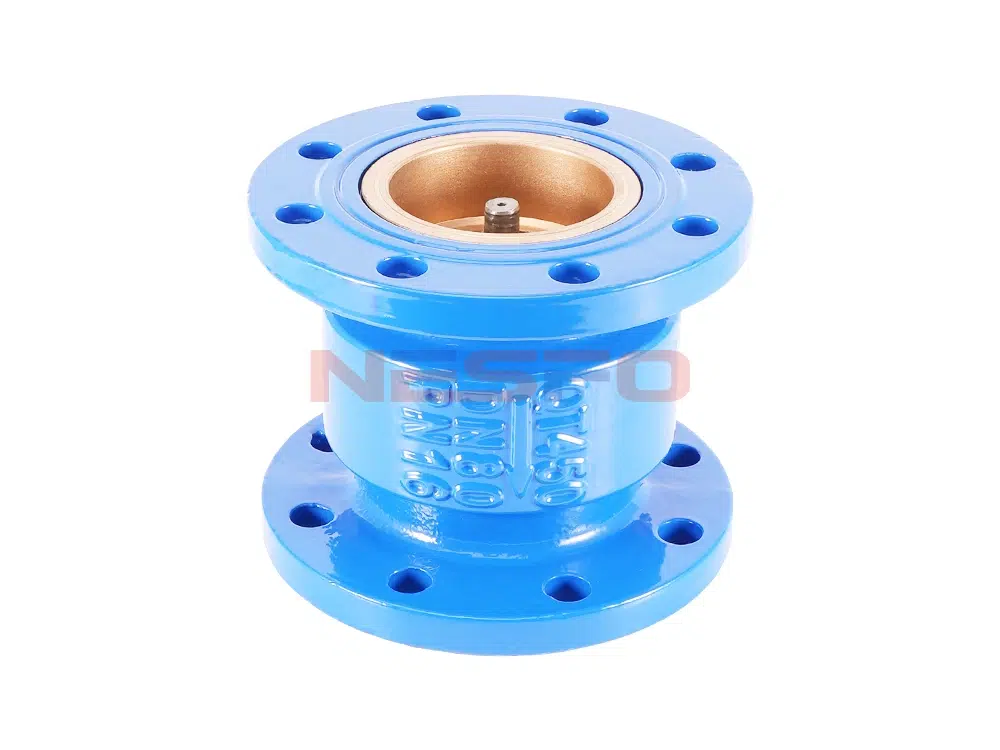

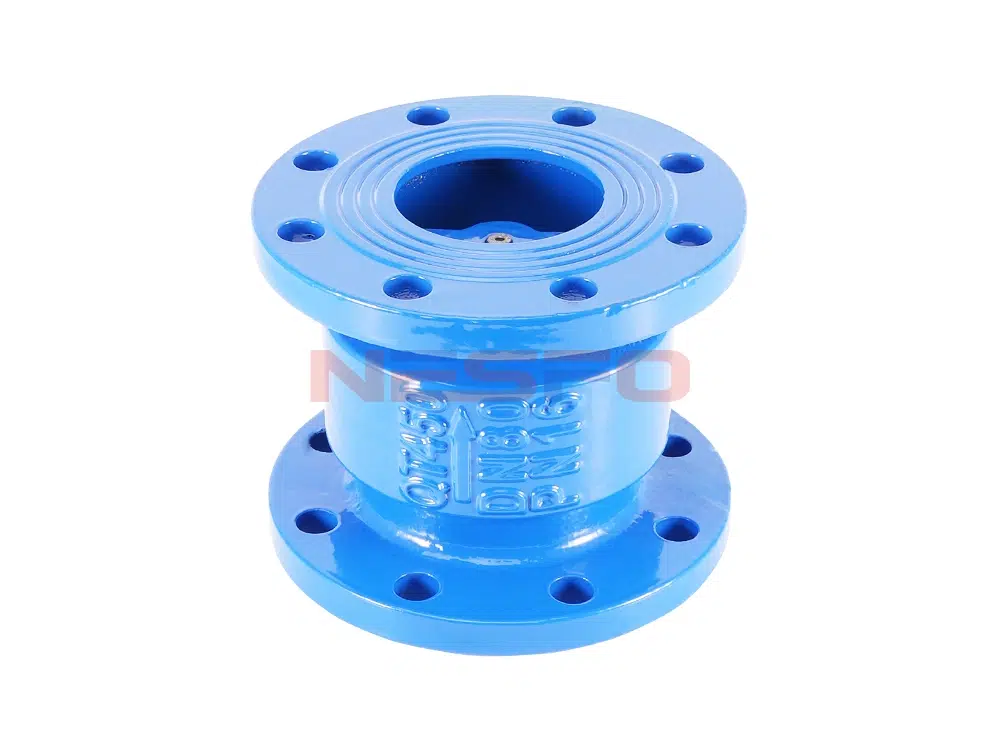

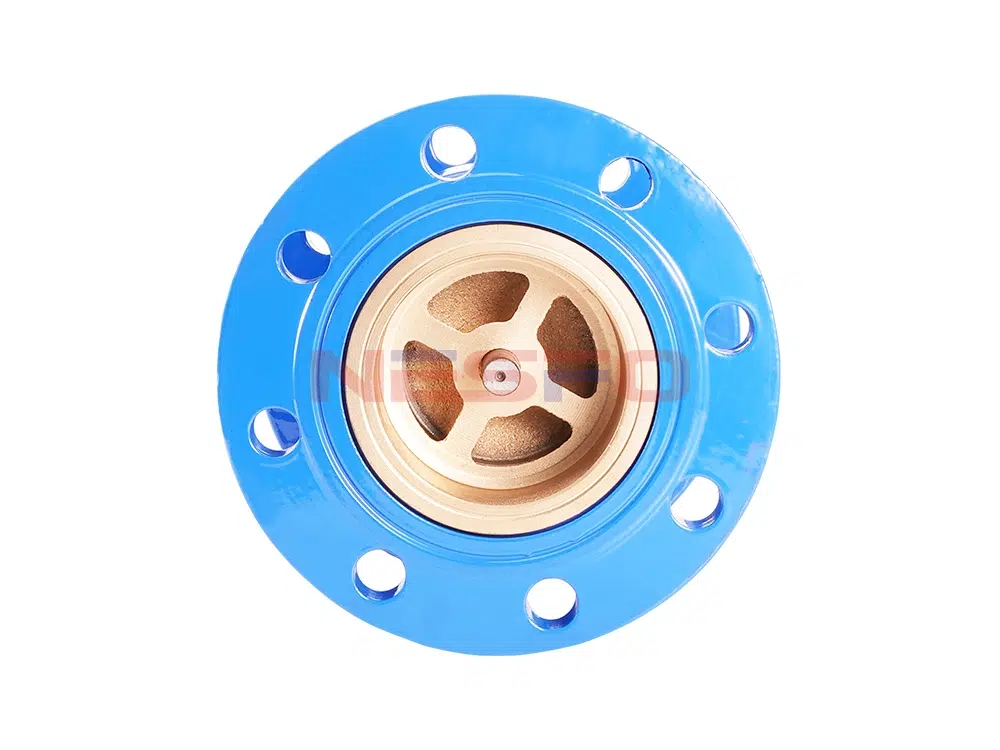

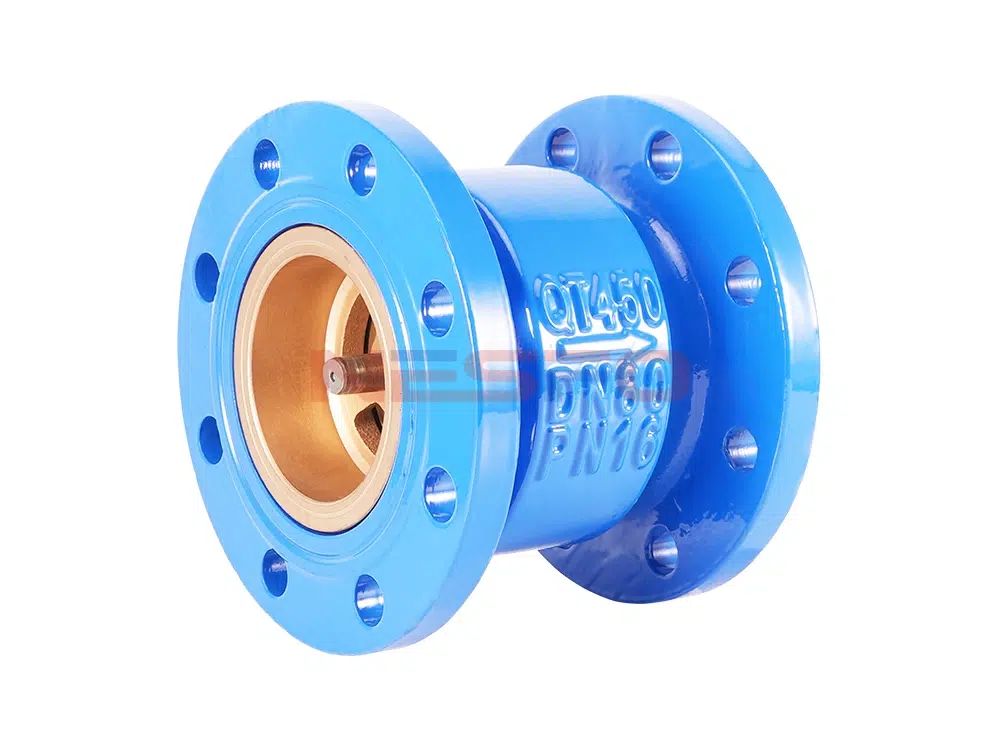

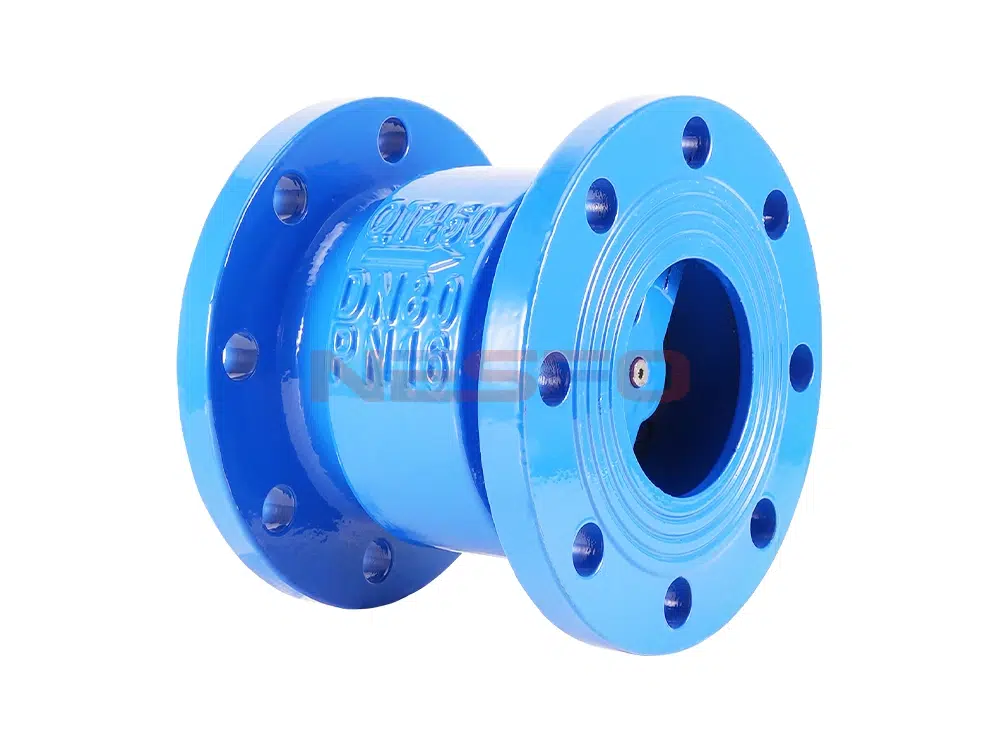

HC41X susturucu çek valf, boru hattındaki ortamın geri akışını önlemek için su besleme sistemi için uygundur, sistem tek yönlü ortam akışı sağlamak için, makaraya basınç vardır, böylece yay sıkıştırılır, valf hızla açılır, ortam ters yönde aktığında, yay makara basıncını yuvaya, kapalı olan valfe iter. HC41X susturucu çek valf, valfin sorunsuz çalışmasını sağlamak için özel tasarıma sahiptir, kapanırken titreşim ve gürültü olmaz, çek valfi kapatırken oluşan diğer su darbesi seslerini ortadan kaldırır. Çek valf kapandığında oluşan su darbesi sesini ortadan kaldırır.
Ürün Kullanımı
Boru sistemlerinde ortamın geri akışını önlemek için tüm vanalarda kullanılır.
Çalışma Prensibi
Bu valf, kılavuz milin merkezine diferansiyel basınç mekik prensibi ve yay destekli hızlı (önceden) kapatma, pompa çalıştırma, tam su akış kanalı, akış direncini azaltır, böylece etkili çalışma için sistem.
Ürün Parametresi
Ürün Modeli | HC41X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

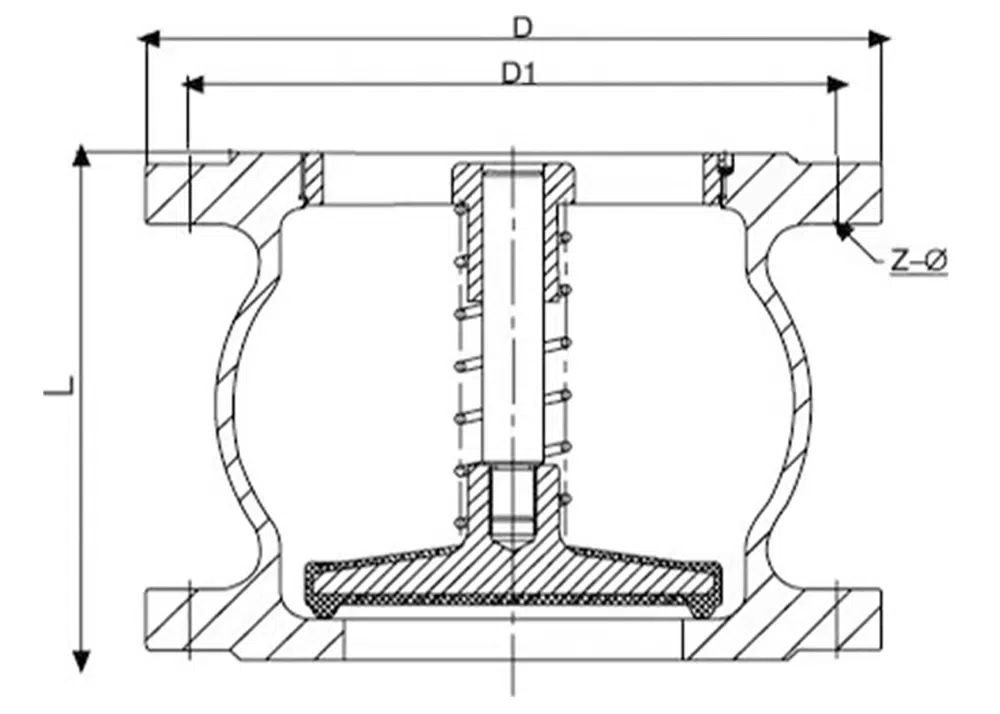

Ürün Boyut Referansı
bir cadde | L | D | D1 | Z-Ф |
DN40 | 110 | 150 | 110 | 4-18 |
DN50 | 120 | 160 | 125 | 4-18 |
DN65 | 136 | 180 | 145 | 4-18 |
DN80 | 151 | 195 | 160 | 8-18 |
DN100 | 165 | 215 | 180 | 8-18 |
DN125 | 190 | 245 | 210 | 8-18 |
DN150 | 206 | 280 | 240 | 8-22 |
DN200 | 248 | 335 | 295 | 12-22 |
DN250 | 285 | 405 | 355 | 12-26 |
DN300 | 290 | 460 | 410 | 12-26 |
DN350 | 330 | 520 | 470 | 16-26 |
DN400 | 330 | 580 | 525 | 16-30 |
