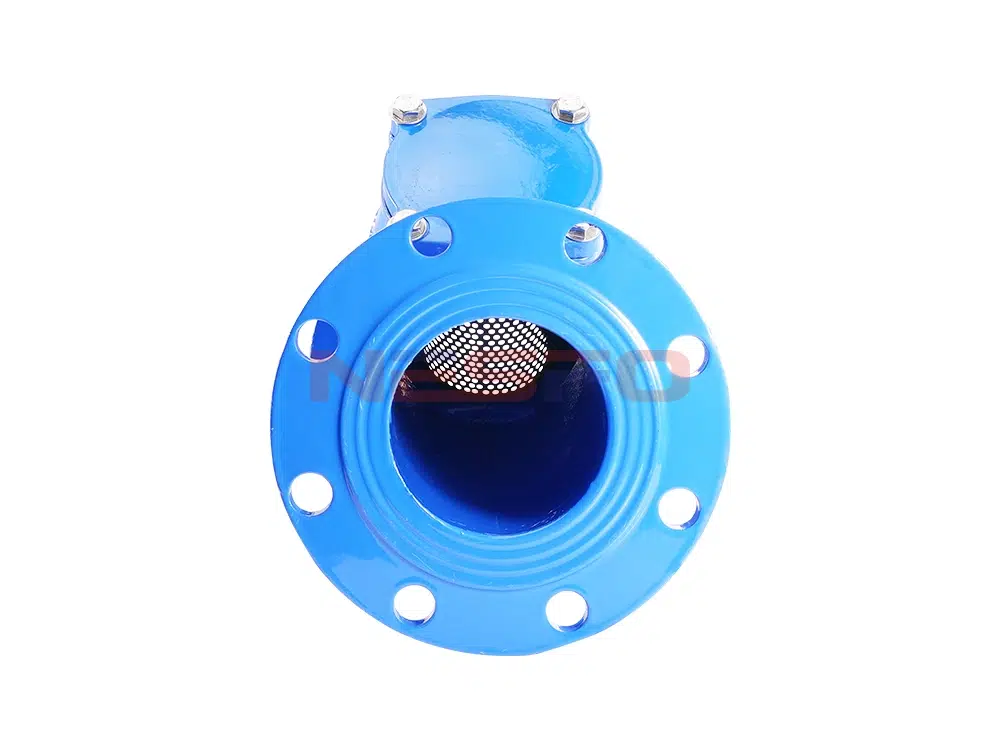

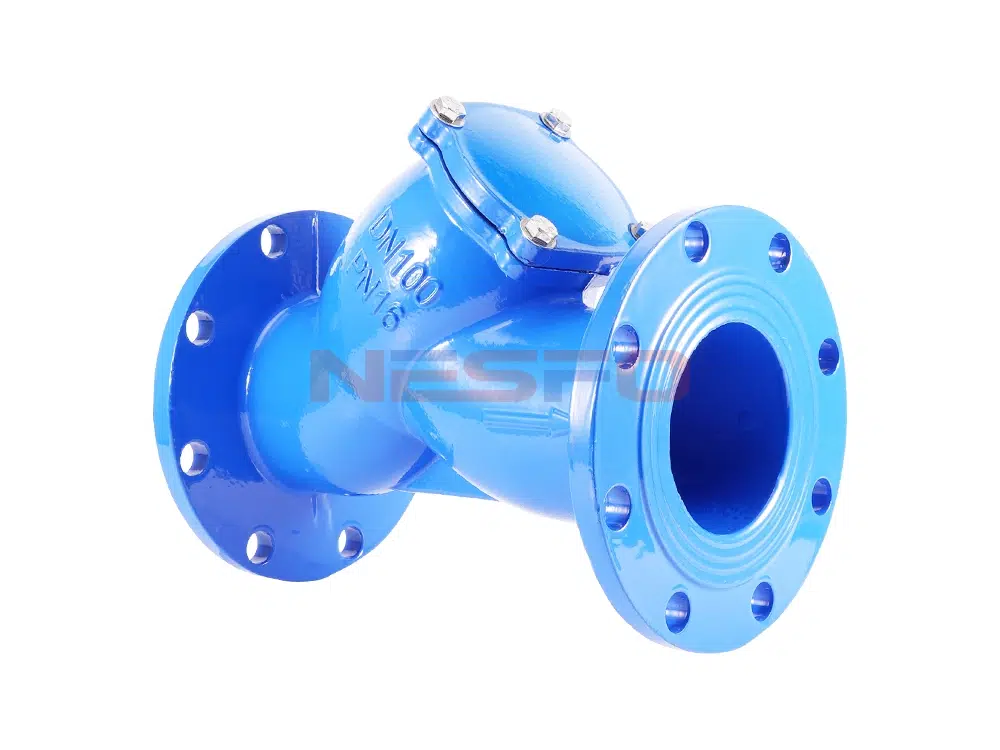

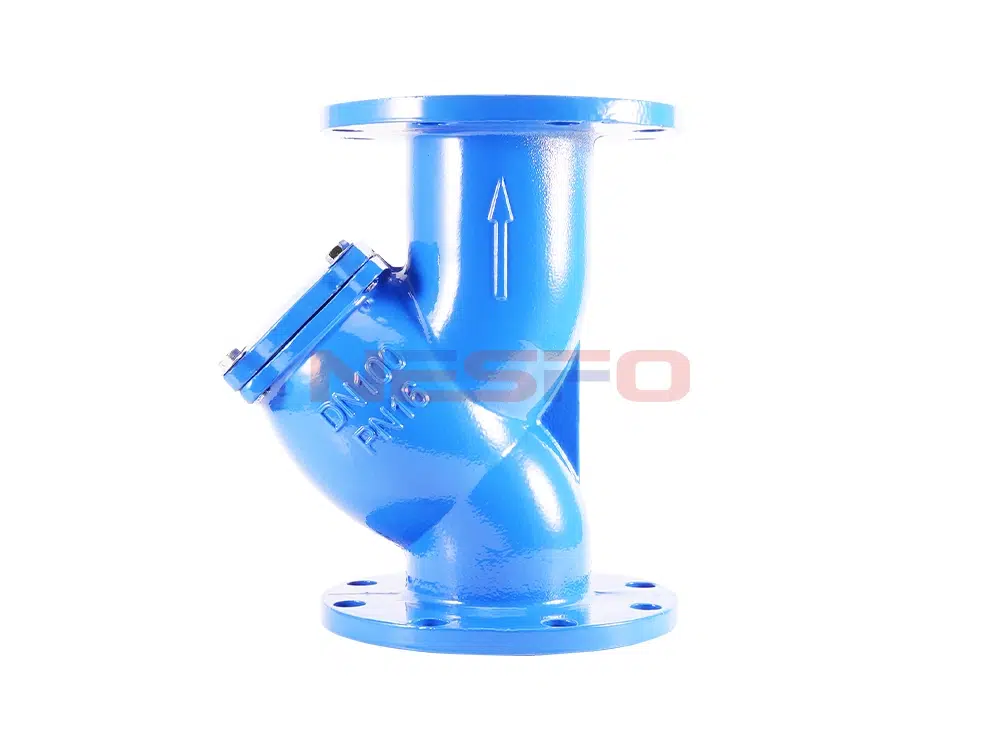

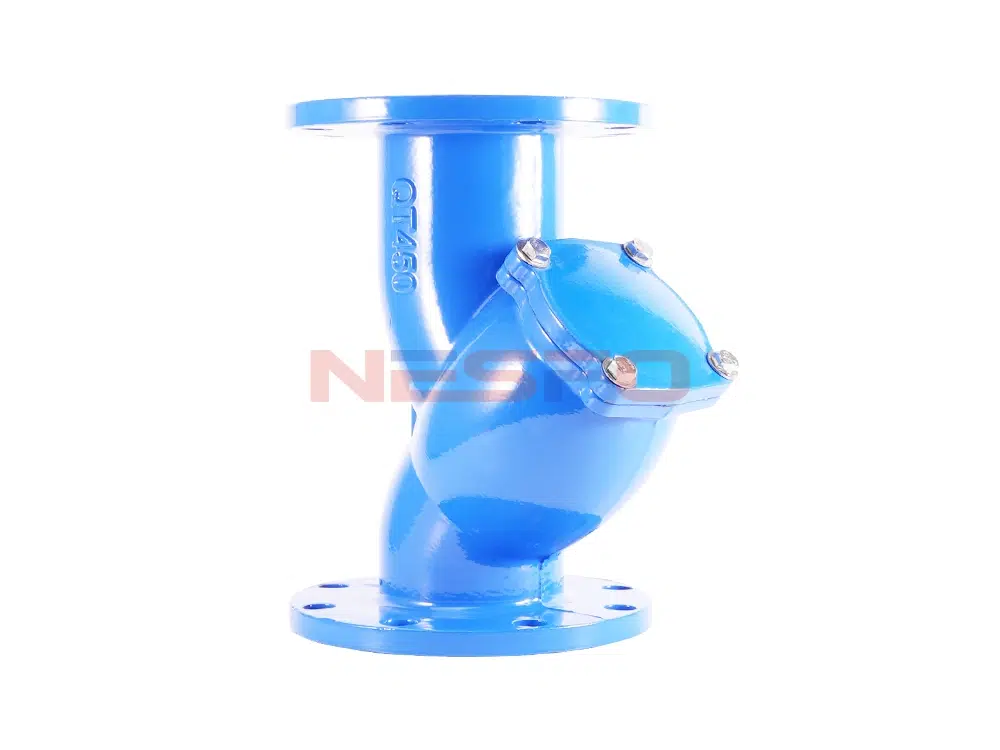

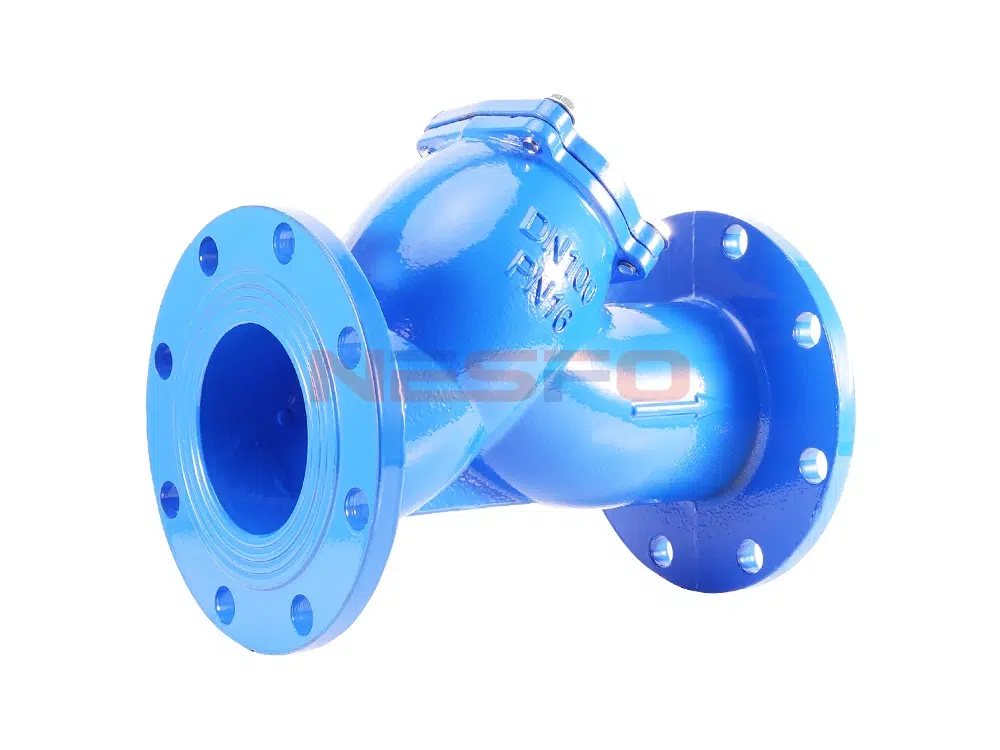

Y tipi filtre (su filtresi) boru hattı kaba filtre serisine aittir ve ayrıca gaz veya diğer ortam büyük partikül filtrasyonu için de kullanılabilir, boru hattına monte edilen sıvıdaki daha büyük katı kirleri giderebilir, böylece makine ve ekipman (kompresörler, pompalar vb. dahil), enstrümantasyon prosesin stabilizasyonunu sağlamak için normal şekilde çalışabilir ve çalışabilir Y tipi filtre (su filtresi) müşterinin özel gereksinimlerine göre özelleştirilebilir. Y filtresi (su filtresi) basit üretim, uygun kurulum ve temizlik ve büyük kir tutma kapasitesi avantajlarına sahiptir.
Ürün Parametresi
Ürün Modeli | GL41H-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

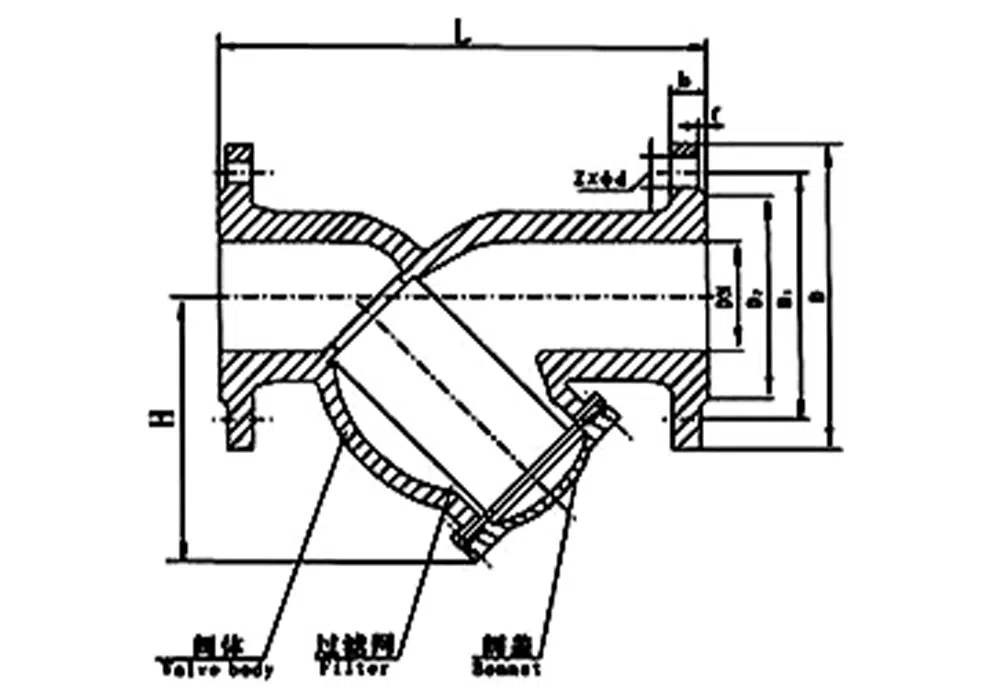

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b-f | Z-φd | H |
DN40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 122 |
DN50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 135 |
DN65 | 220 | 180 | 145 | 120 | 20-3 | 4-18 | 160 |
DN80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 202 |
DN100 | 295 | 215 | 180 | 155 | 24-3 | 8-18 | 250 |
DN125 | 315 | 245 | 210 | 185 | 26-3 | 8-18 | 297 |
DN150 | 345 | 280 | 240 | 210 | 28-3 | 8-23 | 360 |
DN200 | 415 | 335 | 295 | 265 | 30-3 | 12-23 | 382 |
DN250 | 505 | 405 | 355 | 320 | 32-3 | 12-25 | 447 |
DN300 | 585 | 460 | 410 | 375 | 34-4 | 12-25 | 455 |
DN350 | 635 | 520 | 470 | 435 | 34-4 | 16-25 | 480 |
