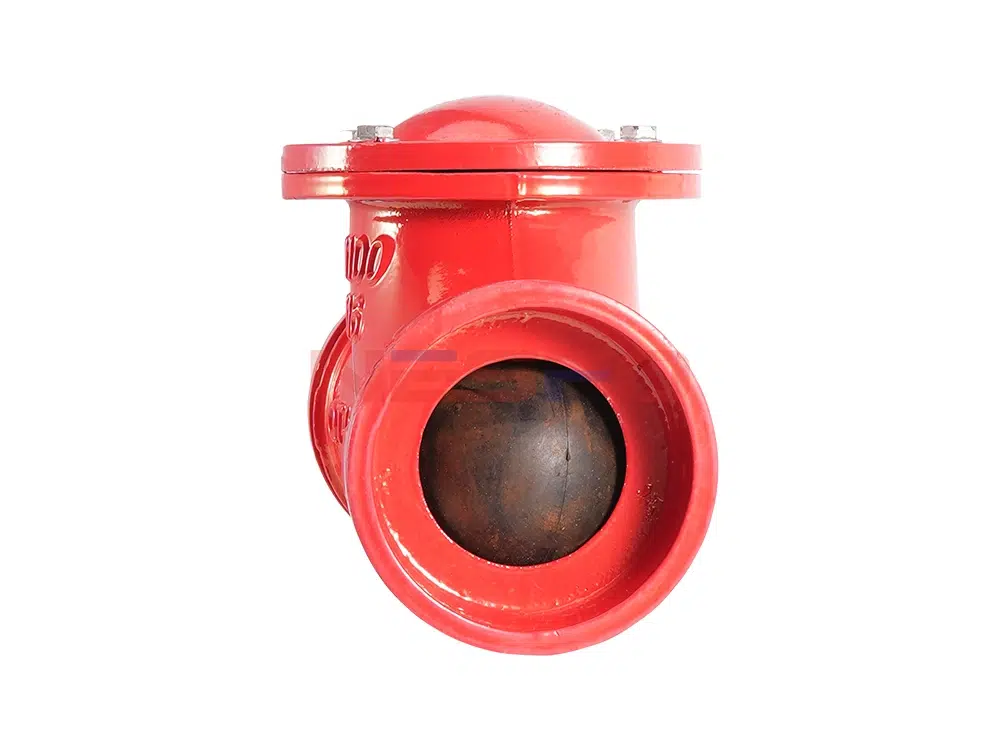

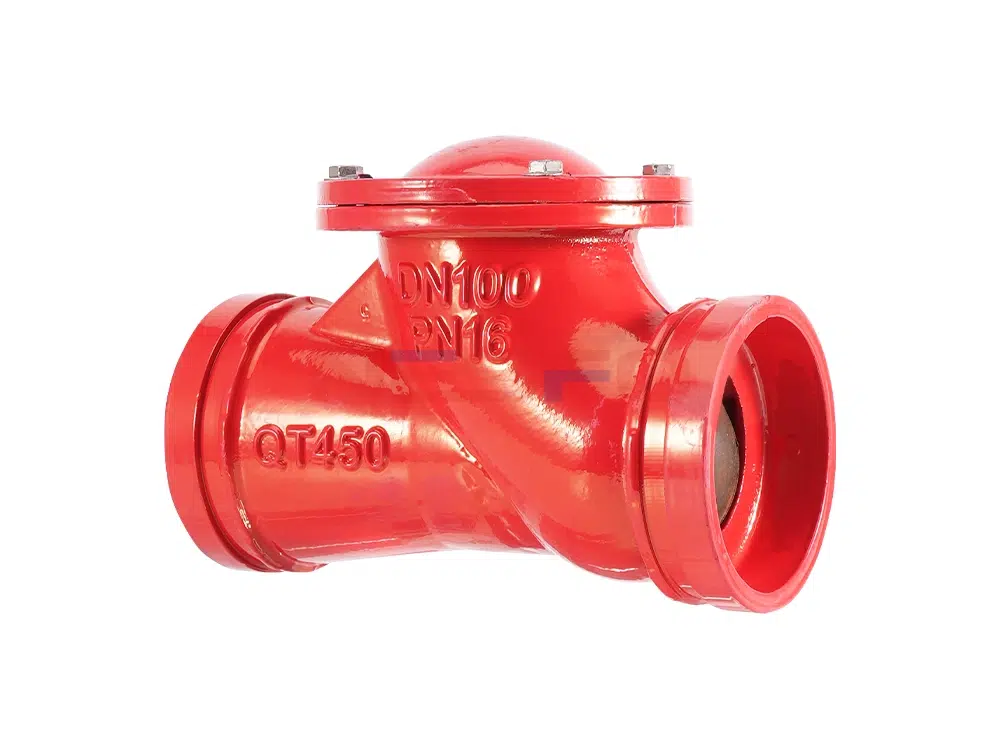

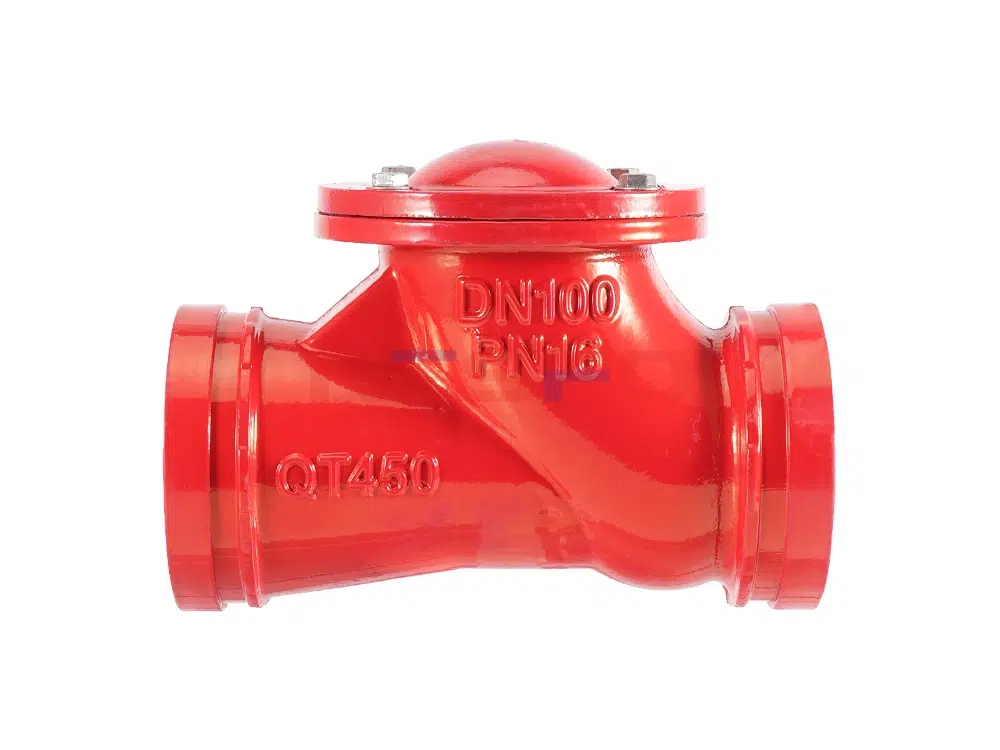

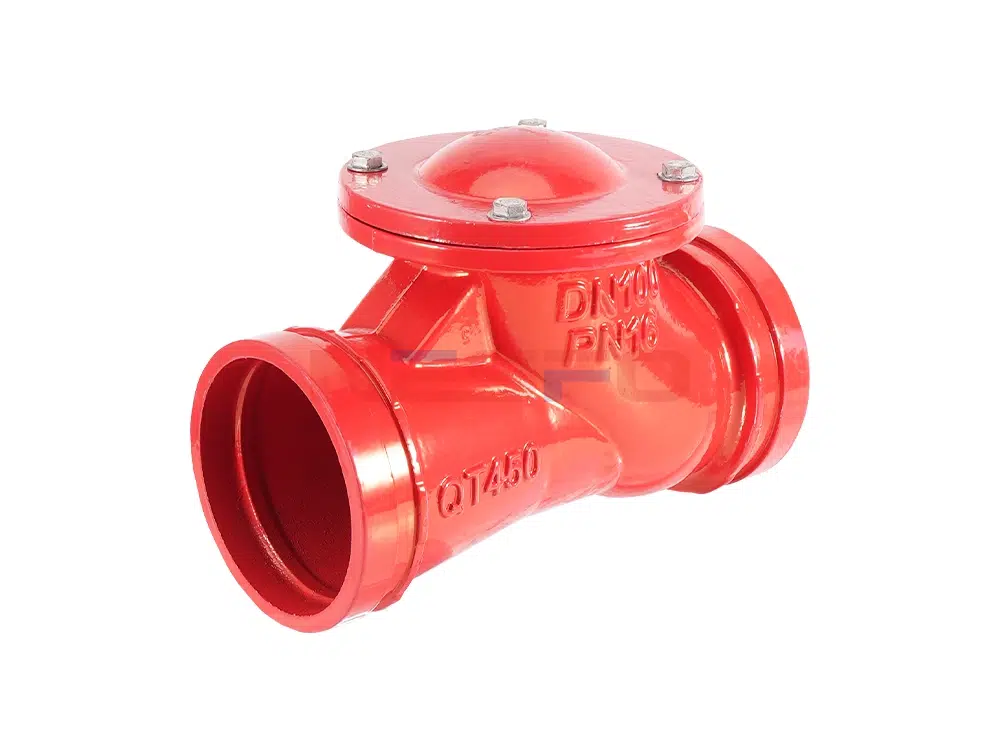

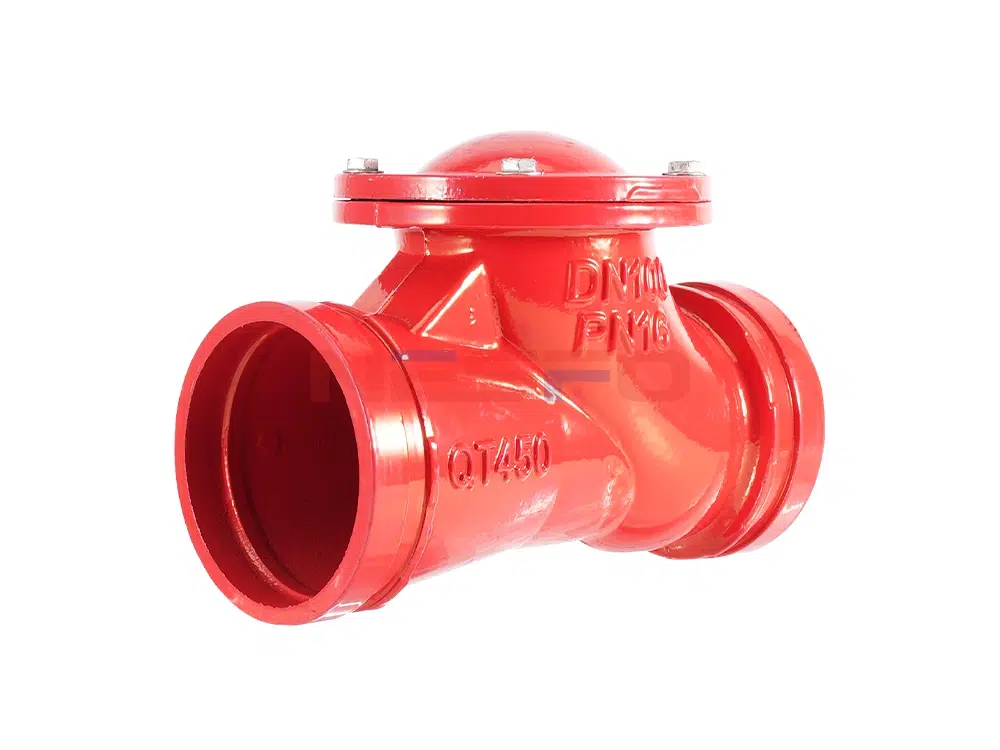

Küresel çek valf, valf kanadı olarak kauçuk kaplı topu benimser, ortamın etkisi altında, valfi açmak veya kapatmak için valf gövdesindeki entegre kızak üzerinde yukarı ve aşağı, sola ve sağa yuvarlanabilir. Susturma tipi kapatma, su darbesi üretmez, iyi sızdırmazlık performansı. Valf gövdesi tam su akış kanalını benimser, büyük akış, küçük direnç, kafa kaybı döner açma tipi 50%'den daha küçüktür, dikey kurulum için en iyi kurulum yöntemi, soğuk su, sıcak su, endüstriyel ve kullanım suyu boru hattı şebekesi için kullanılabilir pompa çıkışının sistemi, ortamın geriye doğru akmasını önlemek için.
Çalışma Prensibi
Küresel çek valf valf kapağı kauçuk veya mühendislik plastikleri bilyesi ile kaplıdır, bu nedenle sızdırmazlığı güvenilirdir. Tek bilyeli ve çok bilyeli noktaların boyutunun bilyeli çek valf nominal çapı, sızdırmazlık prensibi şudur: pompa açıkken, bilye hareketini teşvik etmek için ortam basıncının orta pozitif akışı, kılavuz kolon boyunca koltuk sızdırmazlık yüzeyini terk etmek için, çek valf açık olacak, ortam, pompa durduğunda, ortam, valf yuvasının sızdırmazlık yüzeyine yuvarlanmak için kılavuz kolon boyunca topu teşvik etmek için basıncın ters akışını sağlar, ortamın basıncına dayanarak çek valfi kapatır, böylece küre kanadı ve topun koltuk sızdırmazlık yüzeyi, ortamın geriye doğru akmasını önlemek için çek valf contasının belirli bir sızdırmazlık oranı basıncı üretmesini sağlar. Çalışma ortamının basıncıyla, küresel vana kanadı ve vana yuvası sızdırmazlık yüzeyi, ortamın geri akış amacını önlemek için çek vananın sızdırmazlığını sağlamak için belirli bir sızdırmazlık basıncı üretmek için.
Ürün Parametresi
Ürün Modeli | HQ81X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

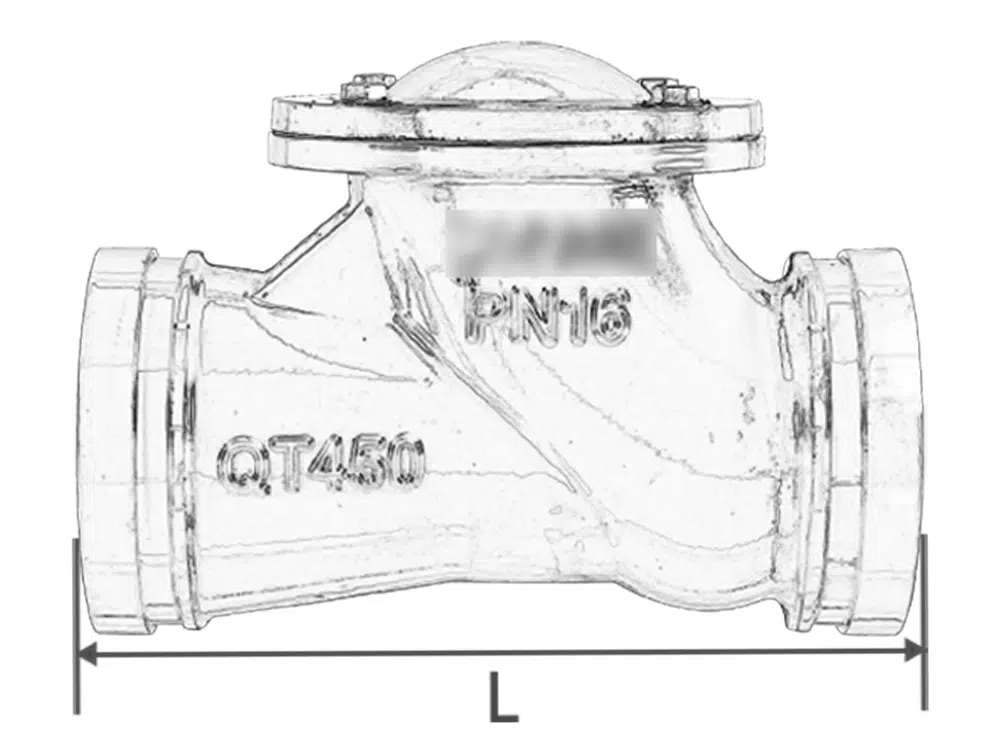

Ürün Boyut Referansı
bir cadde | L |
DN65 | 205 |
DN80 | 215 |
DN100 | 235 |
DN150 | 252 |
