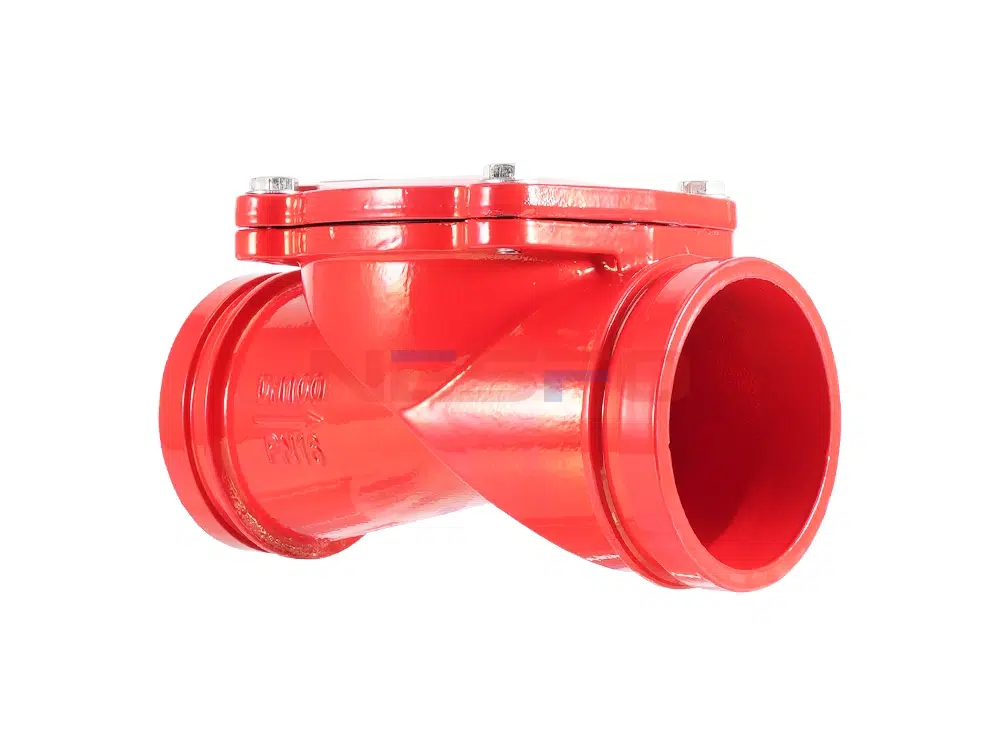

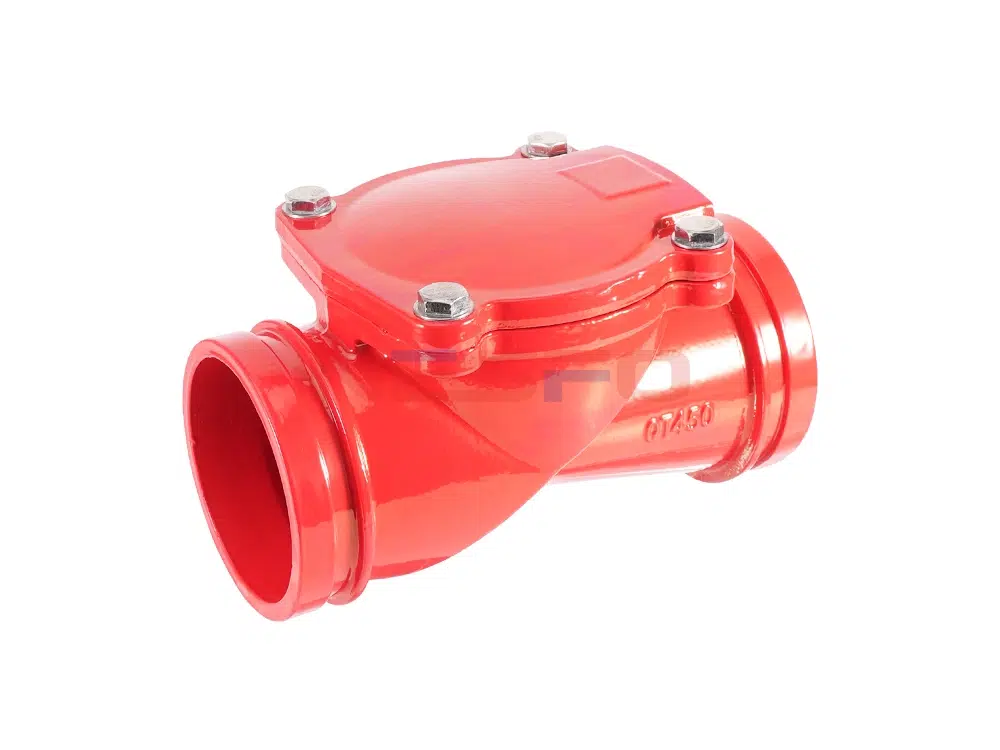

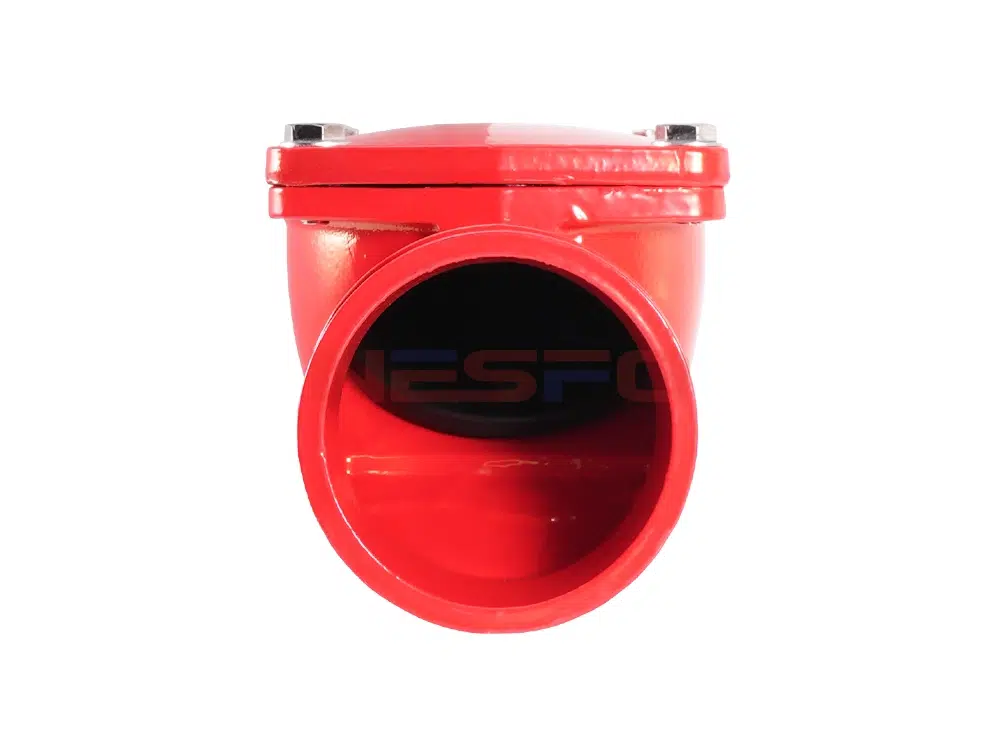

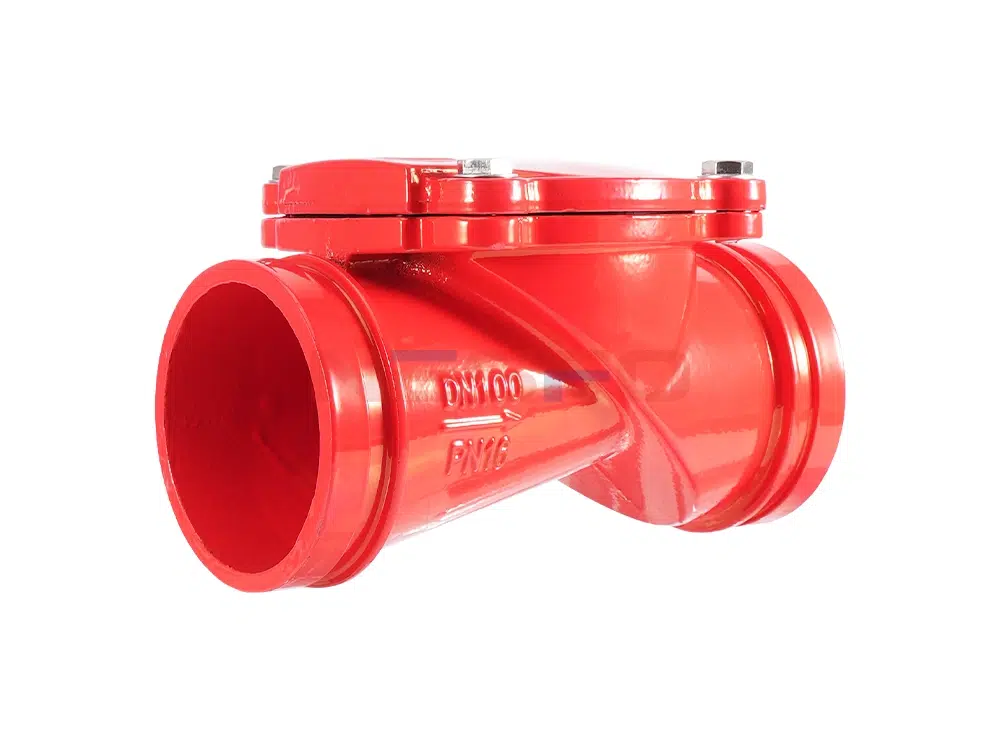

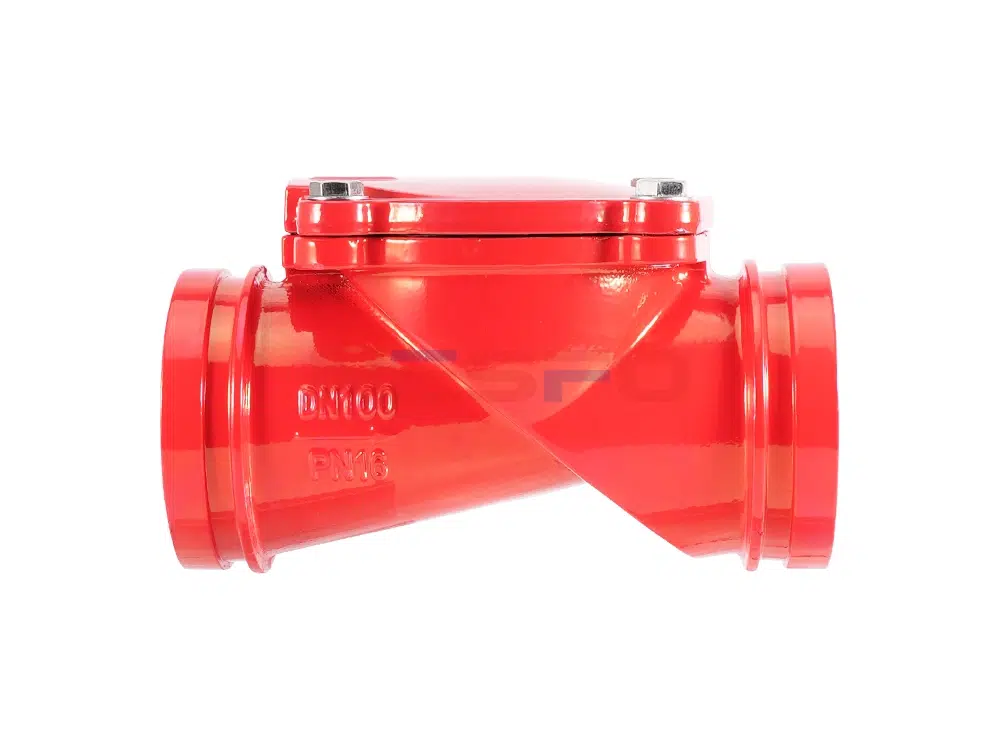

HC84X kauçuk klapeli çek valf esas olarak üç ana parçadan oluşur: valf gövdesi, valf kapağı ve kauçuk klape. Kauçuk klape çelik levha, çelik çubuk ve destek olarak güçlendirilmiş naylon kumaştan yapılmıştır. Dış katman, 1 milyon kata kadar anahtarlama ömrü olan kauçuk kanattan yapılmıştır. Vana, tam akış alanı tipi tasarımı benimser, ilk önce küçük kafa kaybına sahiptir, enkaz biriktirmesi kolay değildir, bakım basittir vb. Vana esas olarak su temini ve drenaj sistemlerinde kullanılır, geri akışı ve pompaya su darbesi hasarını önlemek için pompa çıkışına monte edilebilir. Valf ayrıca havuz suyunun su besleme sistemine geri akışını önlemek için bypass borusu üzerindeki rezervuar giriş ve çıkış borusuna da monte edilebilir. Kauçuk kanatlı çek valf valf kanadı tamamen nitril kauçuk ile kaplanmıştır ve valf gövdesi eğimli metal sızdırmazlık kombinasyonu, kanat kapatma stroku kısadır, iyi sızdırmazlık performansı, su darbesinin darbe basıncını önemli ölçüde azaltabilir.
Ürün Özellikleri
Kauçuk kanatlı çek valf açma ve kapama parçaları, esas olarak valf gövdesi, valf kapağı ve kauçuk kanatçık üç ana parça tarafından tasarlanan ortam valf parçalarının geri akışını önlemek için ortam akışına ve kendi kendine açılma veya kapanma gücüne dayanır. Esas olarak su temini ve drenaj sistemlerinin yatay montajı için, pompaya geri akışı ve su darbesi hasarını önlemek için pompa çıkışına monte edilebilir. Havuz suyunun su besleme sistemine geri akışını önlemek için baypas borusu üzerindeki rezervuar giriş ve çıkış borusuna da monte edilebilir. Çek valf genellikle temiz ortamlar için geçerlidir, katı partiküller ve ortamın viskozitesi için kullanılmamalıdır.
Ürün Parametresi
Ürün Modeli | HC84X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

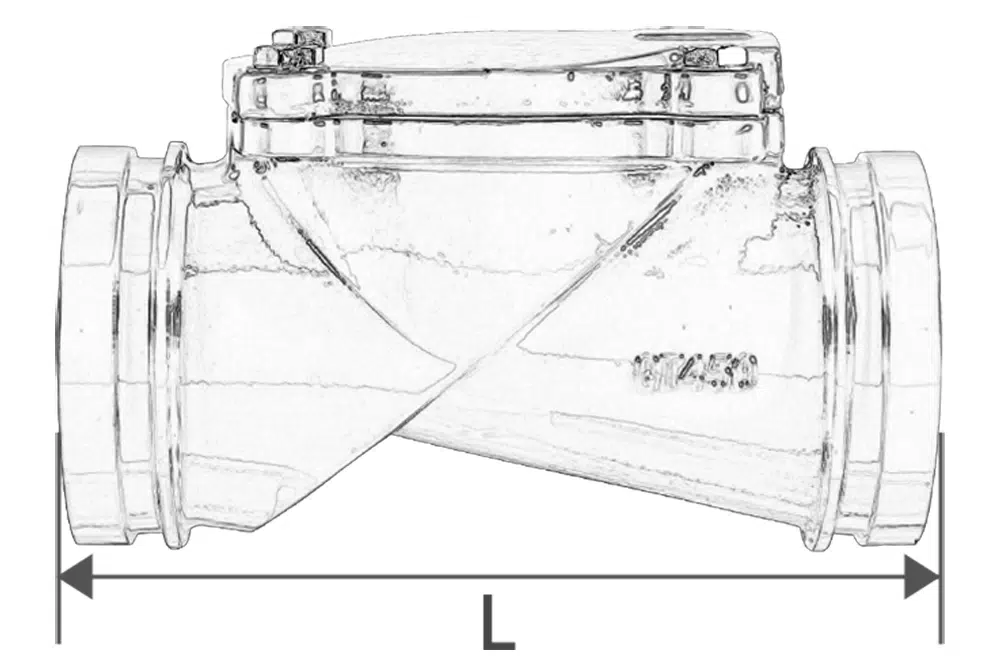

Ürün Boyut Referansı
bir cadde | L |
DN65 | 205 |
DN80 | 205 |
DN100 | 240 |
DN125 | 290 |
DN150 | 303 |
DN200 | 385 |
