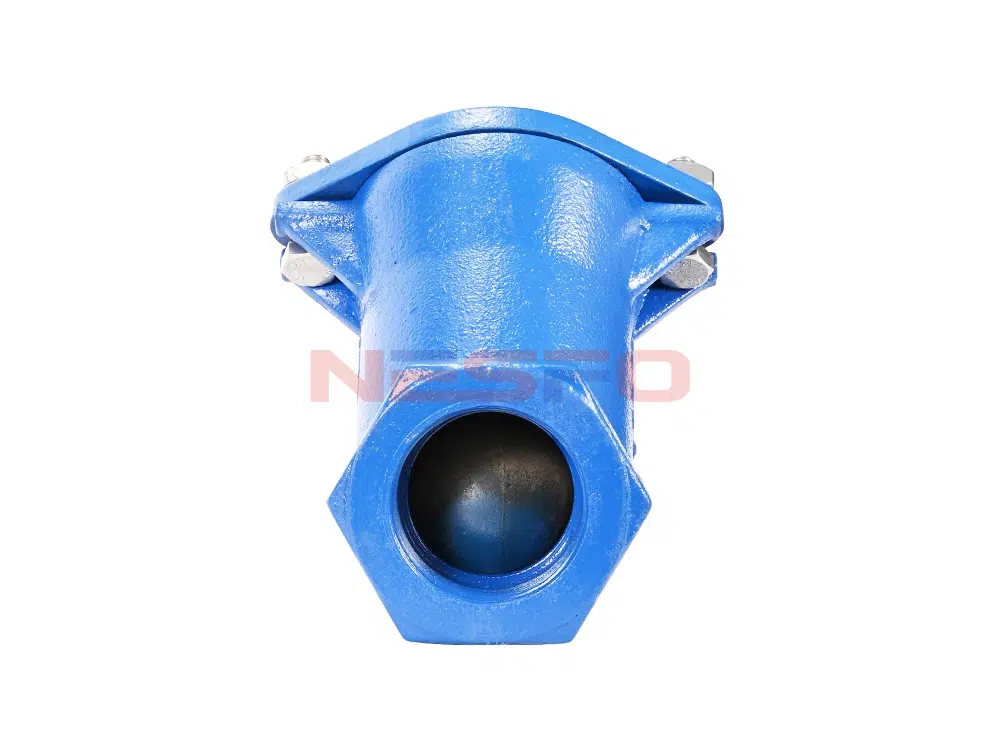

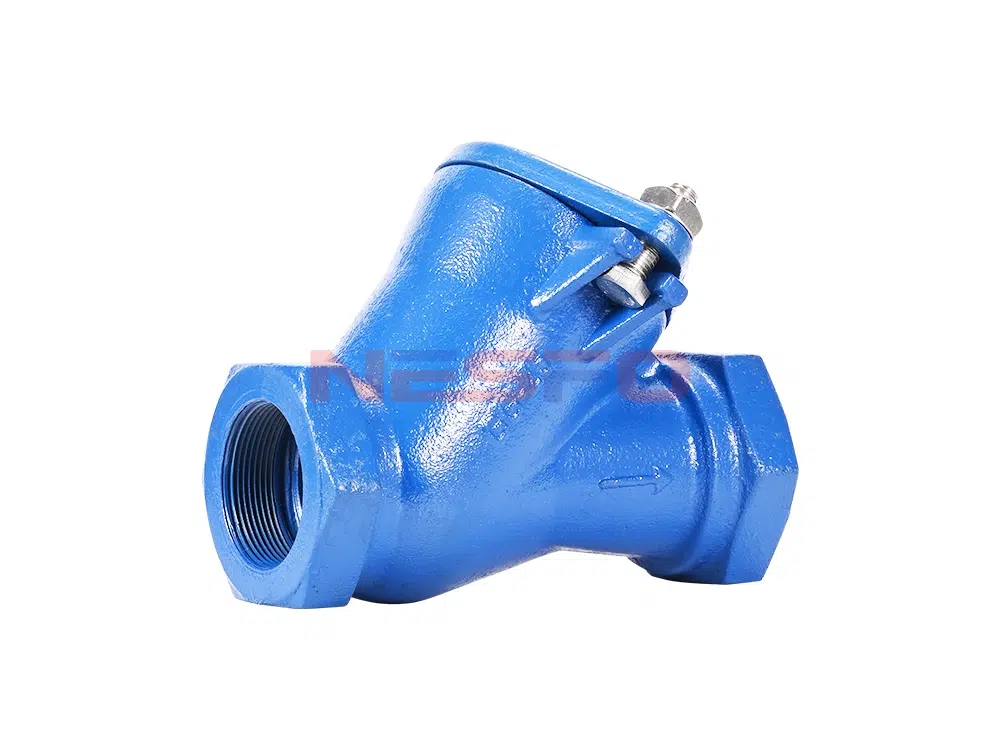

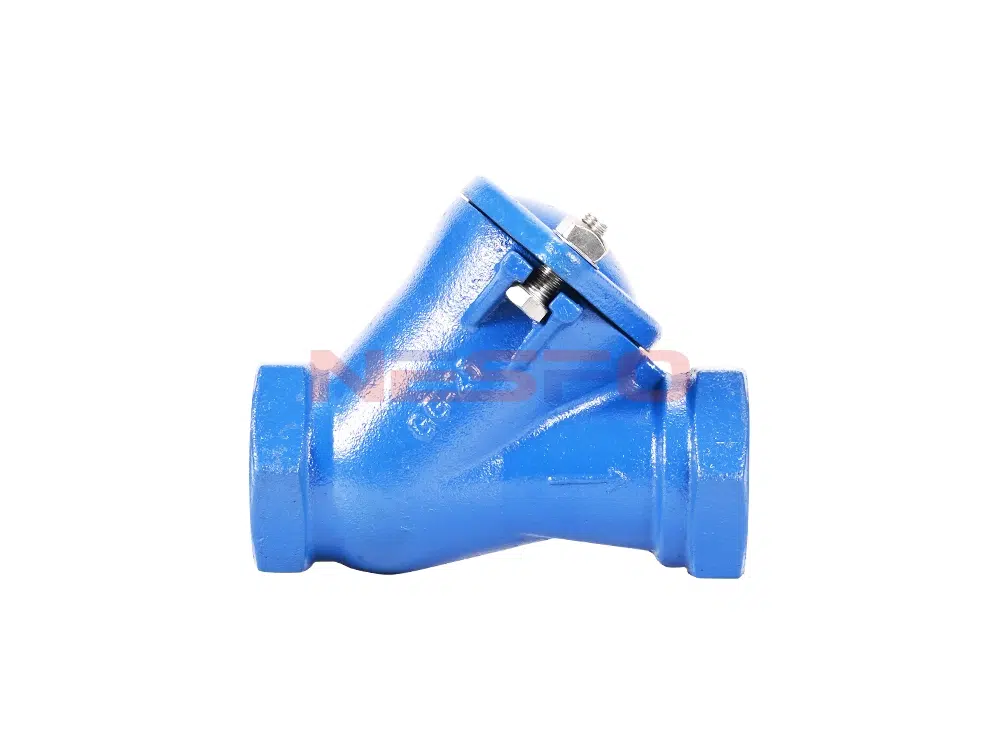

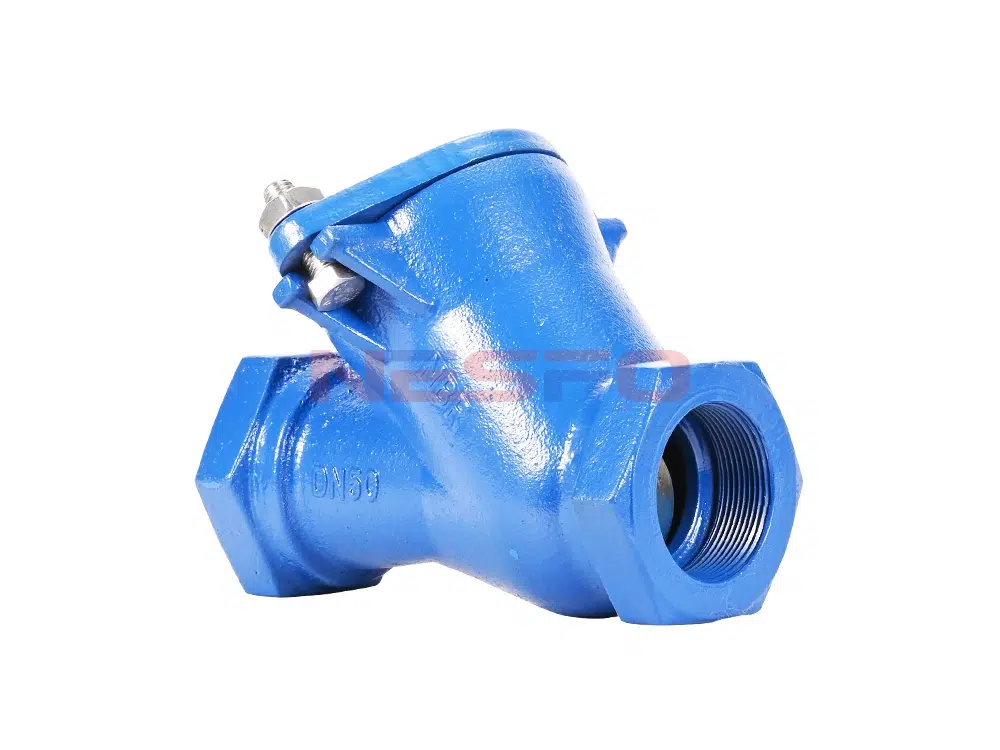

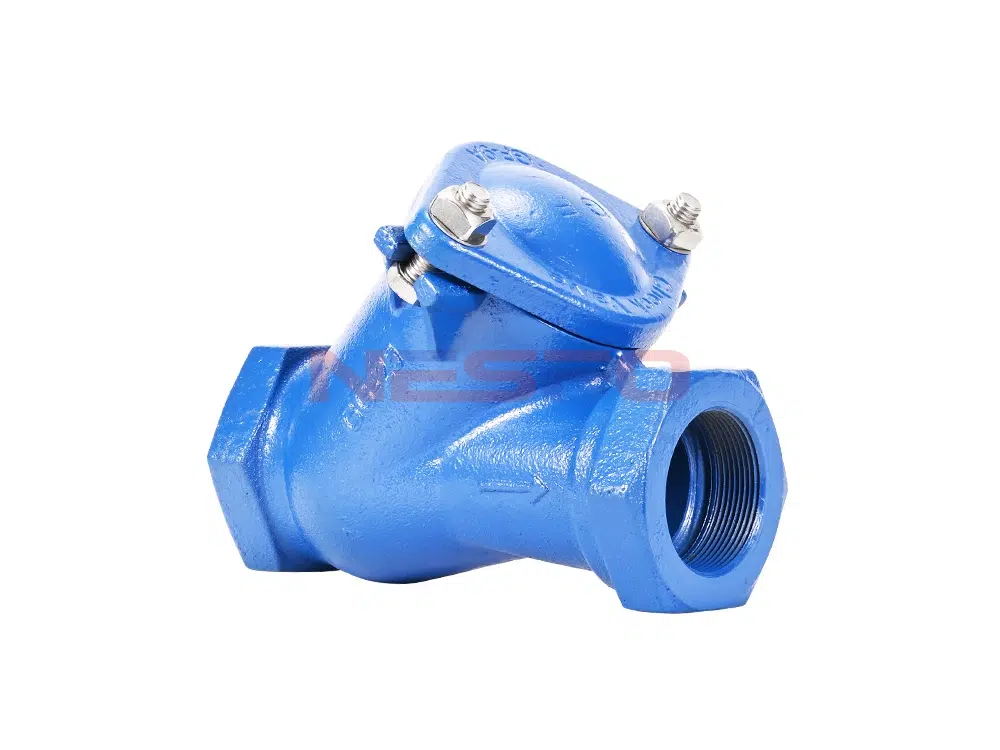

Yuvarlanan bilyalı çek valf olarak da bilinen HQ11X ipek tokalı bilyalı çek valf, iç dişli bağlantı, Y yapısı, kauçuk bilyenin iç contaları aşınmaya dayanıklı ve yağa dayanıklı, basınç PN10 ~ PN25, çap DN25 ~ DN80. Valf kanadı için kauçuk deri yuvarlanan bilye kullanarak, ortamın rolünde, valfi açmak veya kapatmak için yukarı ve aşağı yuvarlanma için entegre sürgünün gövdesinde olabilir. İyi sızdırmazlık performansı, boğuk kapatma ve su darbesi yok özelliklerine sahiptir. Vana gövdesi tam su akış kanalını benimser, büyük akış, küçük direnç, kafa kaybı döner açma tipi 50%'den daha küçüktür, yatay kurulum veya dikey kurulum olabilir. Soğuk su, sıcak su, endüstriyel ve evsel kanalizasyon şebekesinde kullanılabilir, dalgıç atık su pompaları için daha uygundur, orta sıcaklık 0 ~ 80 ℃.
Ürün Parametresi
Ürün Modeli | HQ11X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

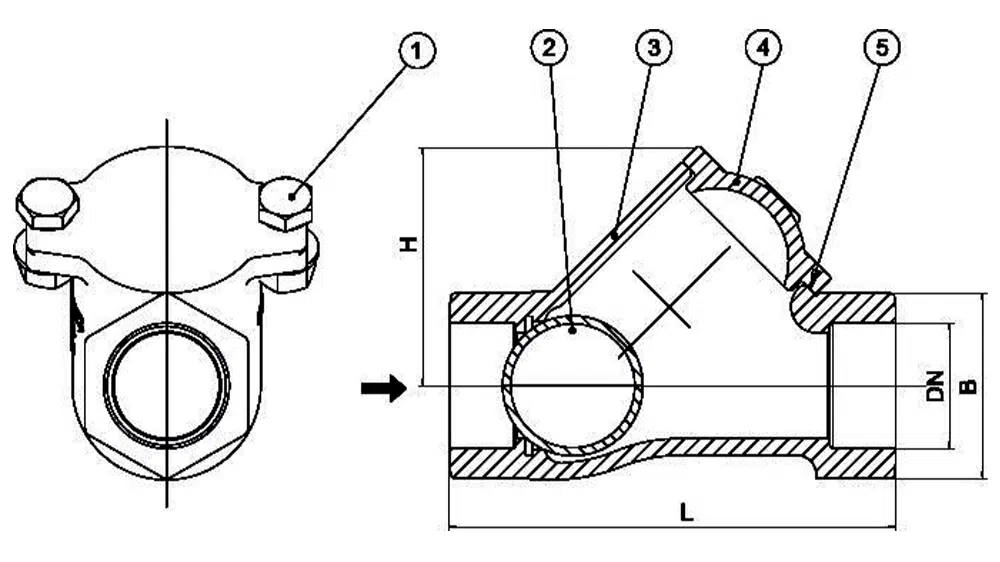

Ürün Boyut Referansı
bir cadde | BOYUT | L | B | H |
DN25 | 1 | 120 | 45 | 64 |
DN32 | 1-1/4 | 135 | 50 | 72 |
DN40 | 1-1/2 | 145 | 60 | 85 |
DN50 | 2 | 175 | 70 | 100 |
DN65 | 2-1/2 | 200 | 90 | 125 |
DN80 | 3 | 248 | 108 | 160 |
