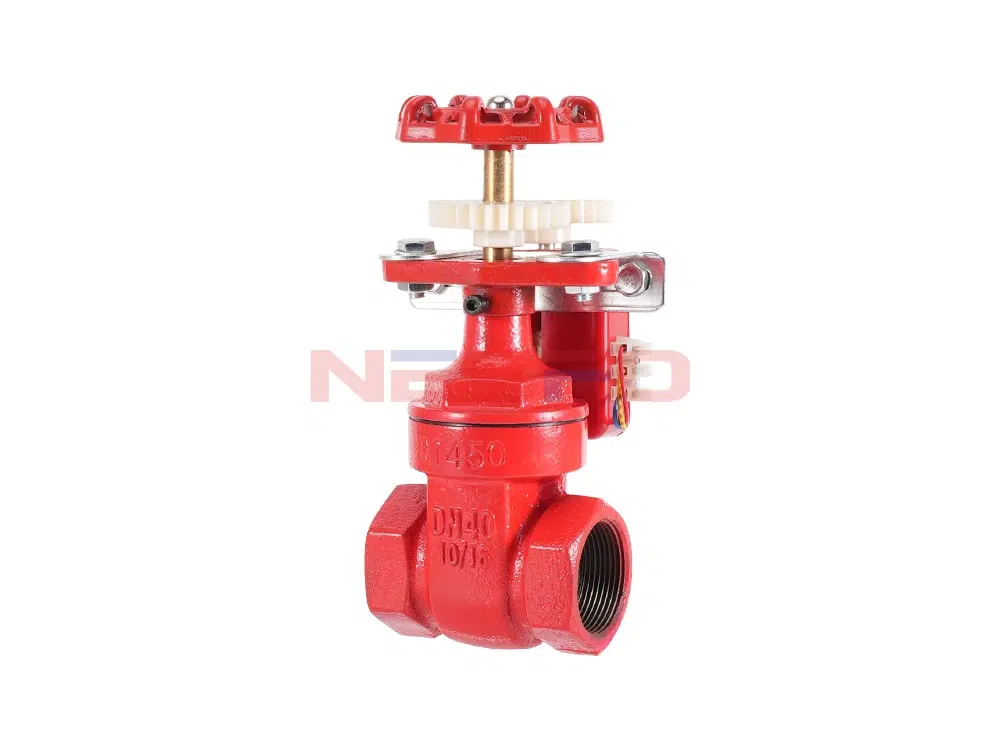

XZ15T-16Q Sinyal İpek Düğme Sürgülü Vana, gövdesi sfero dökümden, vana plakası ve vana gövdesi pirinçten yapılmış, sinyal geri besleme işlevi ile birleştirilmiş bir tür ipek düğme bakır çekirdekli sürgülü vanadır. Esas olarak yangın söndürme sisteminde ve vananın açılma derecesini görsel olarak göstermesi gereken diğer durumlarda kullanılır. Çalışma prensibi, el çarkını çevirerek, içe ve dışa hareket için el çarkını ve gövde dişlerini kullanarak, böylece açma ve kapama rolünü elde etmek için gövdeye bağlı valf plakasını kaldırmak veya indirmektir. Ek olarak, sinyal vidalı sürgülü vana ayrıca bir elektrikli sinyal cihazı ile donatılmıştır, sürgülü vanayı açmak ve kapatmak için el çarkını çevirirken, sinyal cihazı, uzaktan izleme ve çalıştırmayı kolaylaştırmak için sürgülü vananın “açık”, “kapalı” elektrik sinyallerinin açılma ve kapanma konumuna karşılık gelen çıkışı verecektir. Petrol, kimya, ilaç, elektrik enerjisi ve diğer endüstrilerde, su, hava, yağ ortamı boru hattında açma ve kapama için yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | XZ15T-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

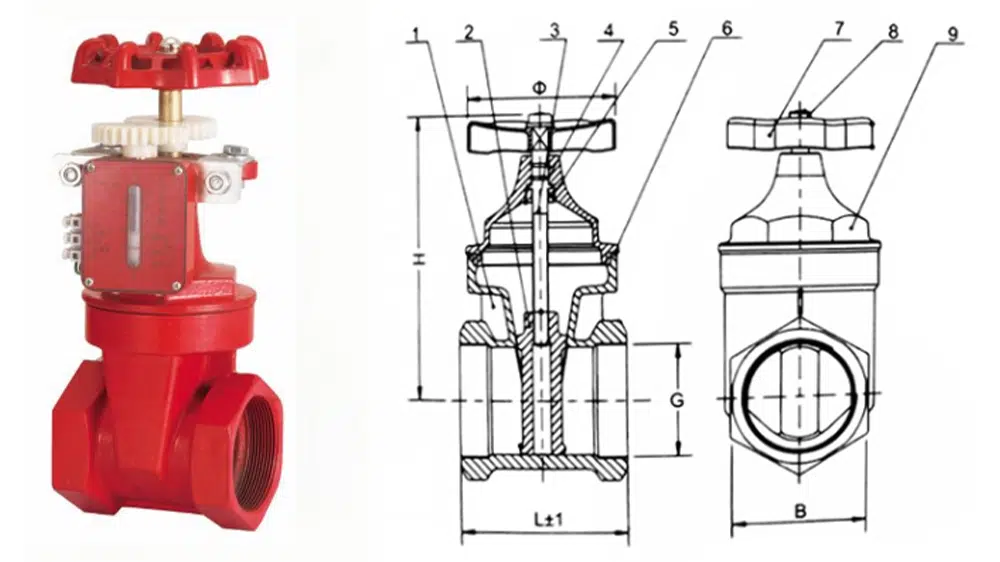

Ürün Boyut Referansı
bir cadde | G | L | H | Φ | B |
DN15 | 1/2 | 65 | 84 | 60 | 30 |
DN20 | 3/4 | 70 | 87 | 60 | 39 |
DN25 | 1 | 80 | 106 | 70 | 42 |
DN32 | 1-1/4 | 93 | 124 | 75 | 52 |
DN40 | 1-1/2 | 98 | 160 | 88 | 57 |
DN50 | 2 | 110 | 170 | 88 | 72 |
DN65 | 2-1/2 | 130 | 203 | 125 | 88 |
DN80 | 3 | 142 | 232 | 135 | 105 |
DN100 | 4 | 167 | 272 | 148 | 128 |
