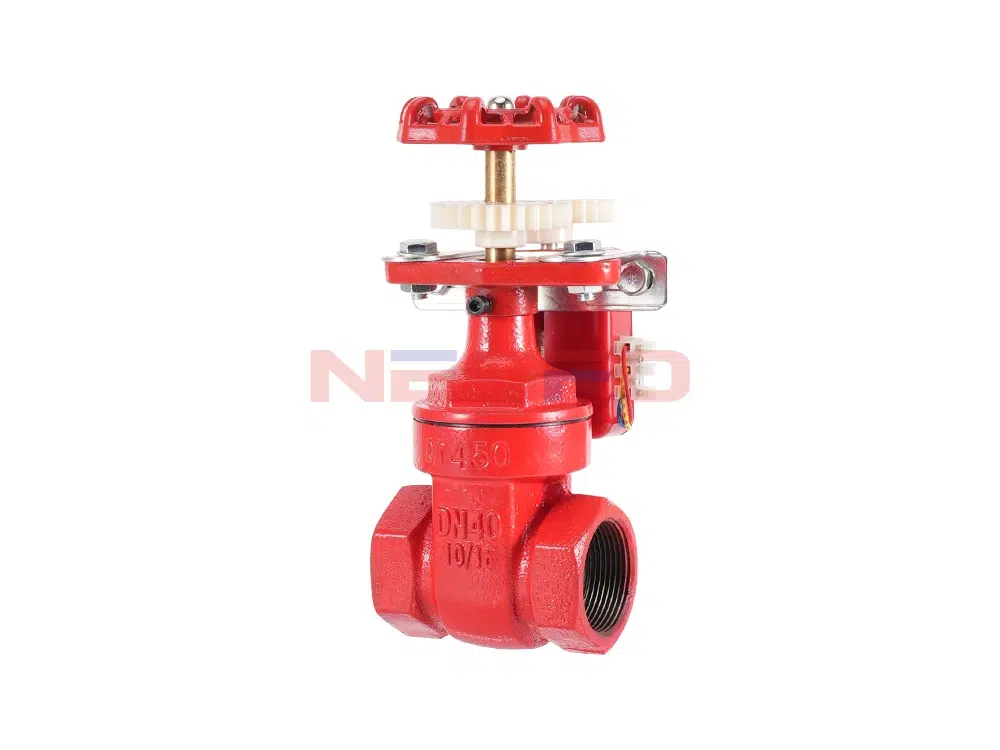

XZ15X-16Q Sinyal İpek Düğmeli Sürgülü Vana, sinyal geri besleme işlevi ile birleştirilmiş ipek düğmeli yumuşak contalı bir sürgülü vanadır, vana gövdesi sünek dökme demir dökümden, vana plakası sünek dökme demir + NBR'den ve vana gövdesi pirinçten yapılmıştır. Esas olarak yangın söndürme sisteminde ve vana açıklığının derecesini görsel olarak göstermesi gereken diğer durumlarda kullanılır. Çalışma prensibi, el çarkının döndürülmesi, içe ve dışa hareket için el çarkının ve gövde dişlerinin kullanılması, böylece açma ve kapama rolünü elde etmek için valf gövdesine bağlı valf plakasının kaldırılması veya indirilmesidir. Ek olarak, sinyal vidalı sürgülü vana ayrıca bir elektrikli sinyal cihazı ile donatılmıştır, sürgülü vanayı açmak ve kapatmak için el çarkını çevirirken, sinyal cihazı, uzaktan izleme ve çalıştırmayı kolaylaştırmak için sürgülü vananın “açık”, “kapalı” elektrik sinyallerinin açılma ve kapanma konumuna karşılık gelen çıkışı verecektir. Petrol, kimya, ilaç, elektrik enerjisi ve diğer endüstrilerde, su, hava, yağ ortamı boru hattında açma ve kapama için yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | XZ15X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Sfero döküm + NBR |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

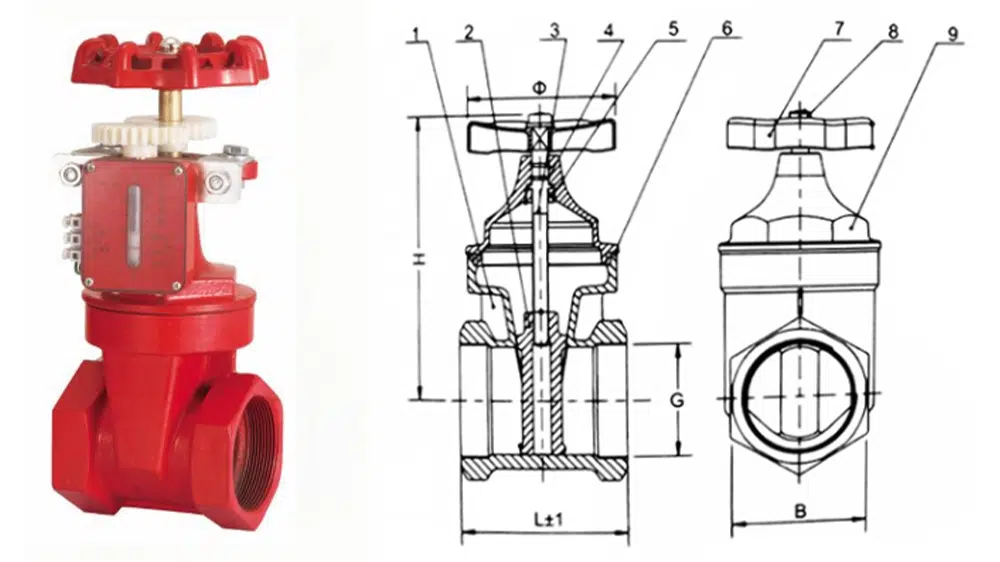

Ürün Boyut Referansı
bir cadde | G | L | H | Φ | B |
DN15 | 1/2 | 65 | 84 | 60 | 30 |
DN20 | 3/4 | 70 | 87 | 60 | 39 |
DN25 | 1 | 80 | 106 | 70 | 42 |
DN32 | 1-1/4 | 93 | 124 | 75 | 52 |
DN40 | 1-1/2 | 98 | 160 | 88 | 57 |
DN50 | 2 | 110 | 170 | 88 | 72 |
DN65 | 2-1/2 | 130 | 203 | 125 | 88 |
DN80 | 3 | 142 | 232 | 135 | 105 |
DN100 | 4 | 167 | 272 | 148 | 128 |
