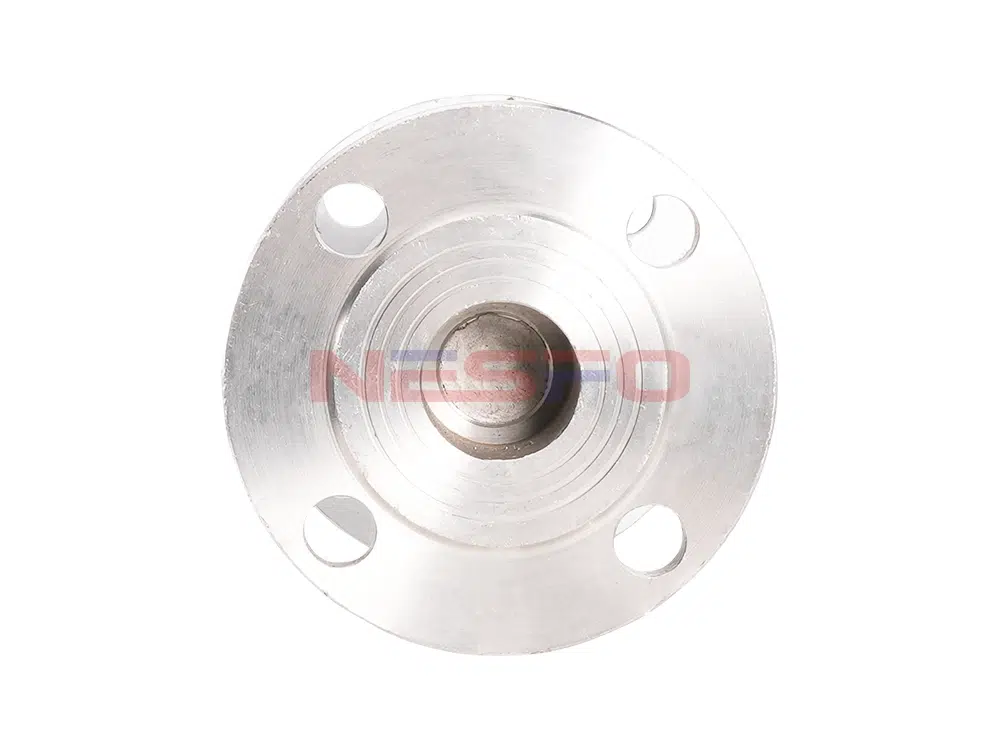

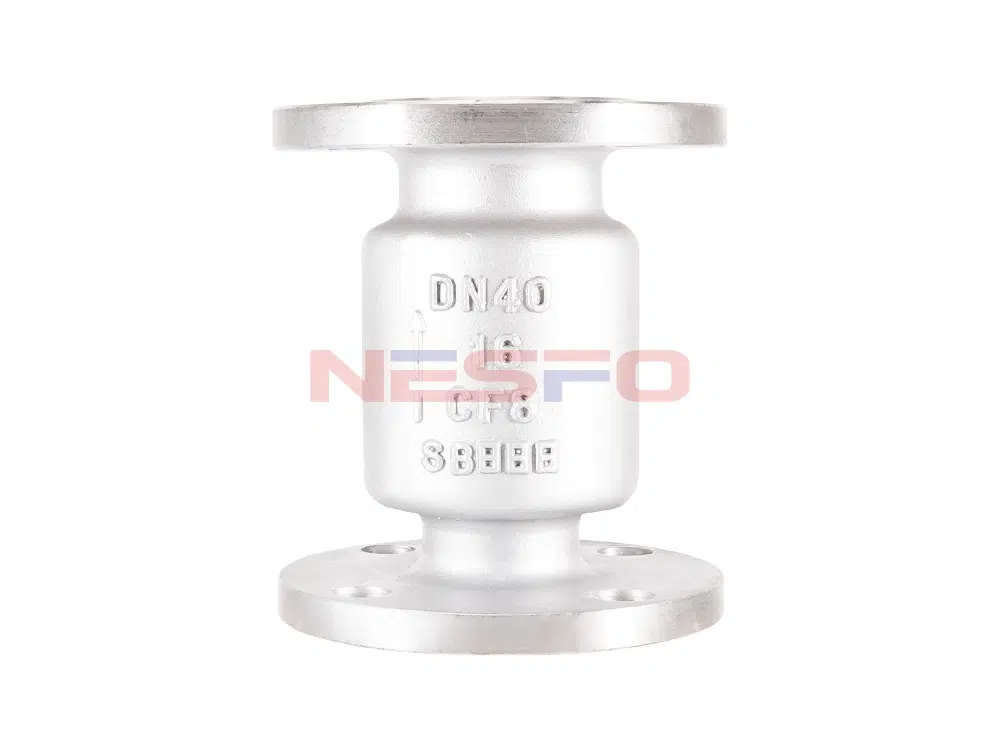

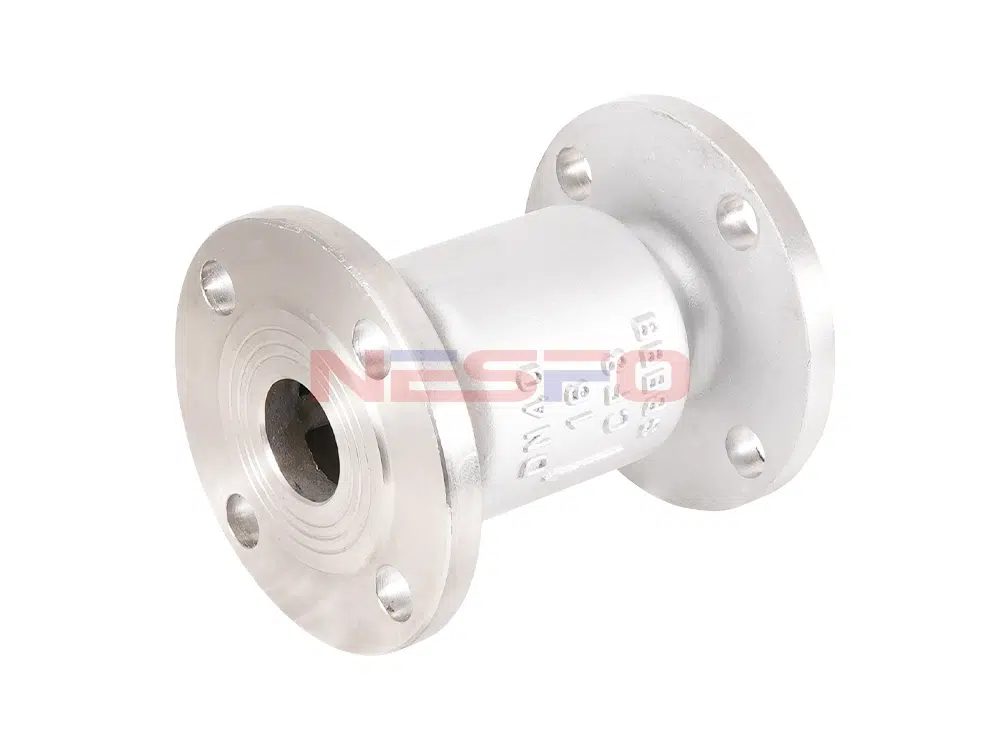

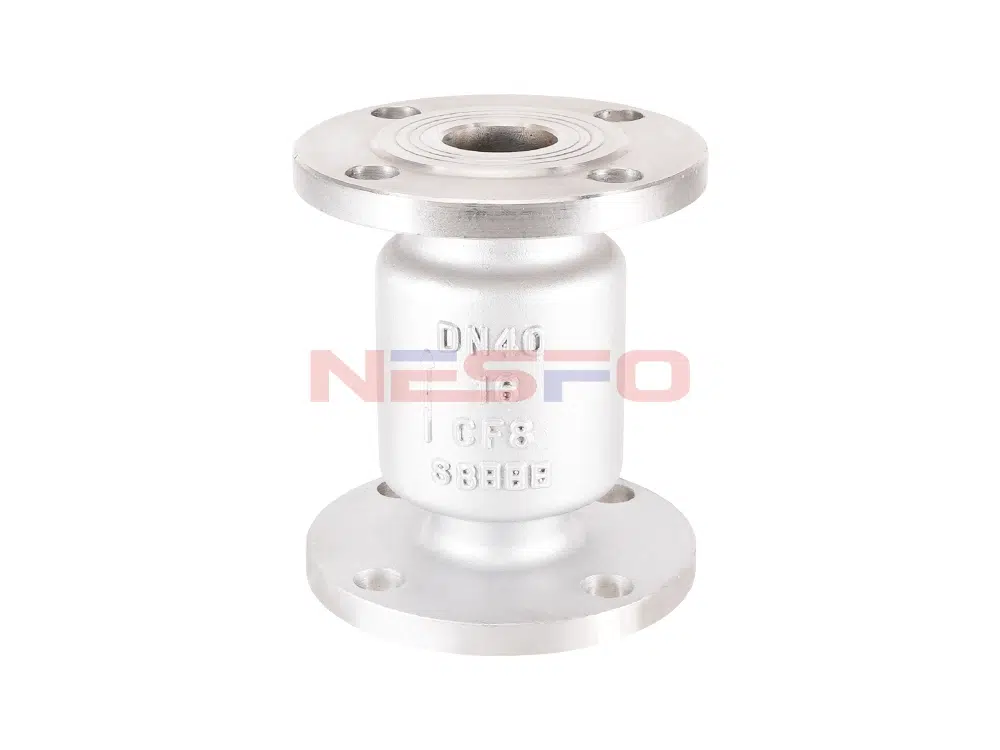

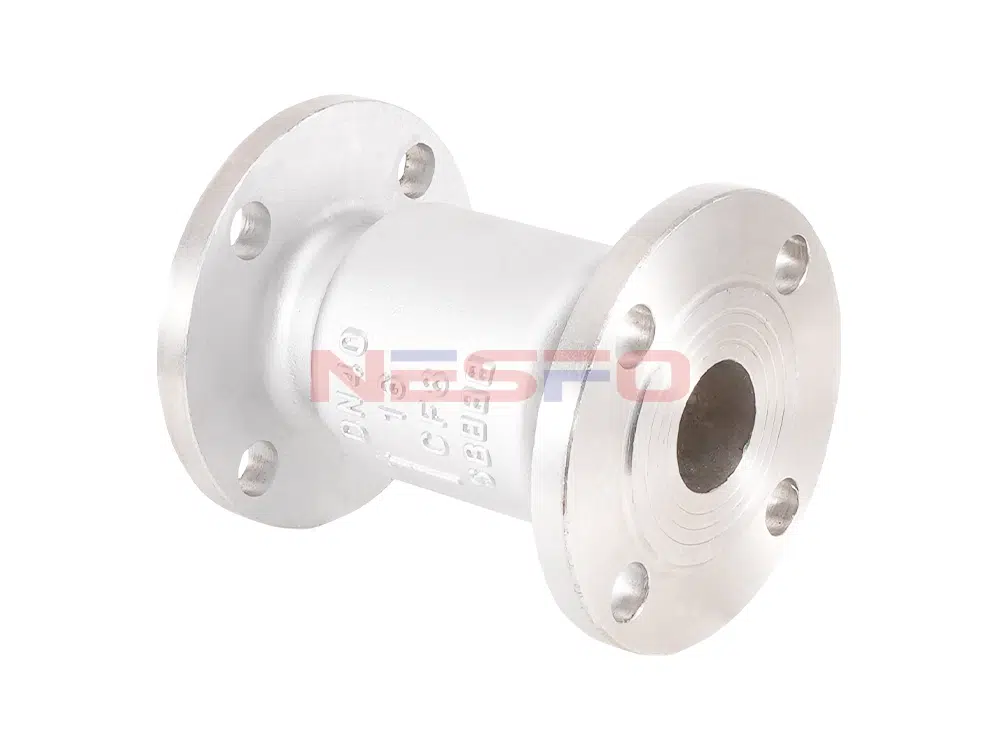

H42W paslanmaz çelik dikey çek valf, klapesi valf gövdesinin merkez hattı boyunca kayan bir valftir. Boru hattı dikey çek valfi yeni bir valf türüdür, basit bir yapıya, birkaç parçaya, hafifliğe ve diğer özelliklere ve ayrıca iyi işçiliğe sahiptir, çek valfin geliştirme yönlerinden biridir. Ancak sıvı direnç katsayısı, salınımlı çek valften biraz daha büyüktür. Dikey çek valf, petrol, kimya, ilaç, elektrik enerjisi endüstrisinde ve orta geri akış boru hattını önlemek için diğer çeşitli ihtiyaçlarda yaygın olarak kullanılmaktadır.
Çalışma Prensibi
H42W serisi dikey çek valf, ortamın geri akışını önleyebilir, ortam kontrolü rolünü oynayabilir. Ortam basıncının giriş ucundaki H42W paslanmaz çelik dikey çek valf, açık durumda çıkış ucundan daha yüksektir. Boru hattının giriş ucundaki ortamın basıncı nedeniyle, valf kanadındaki dikey çek valfın üst kısmı, böylece valf otomatik olarak açılır. Giriş ucundaki ortamın basıncı çıkış ucundan daha düşük olduğunda, yay vana klapesini vana yuvasına iter ve vanayı kapatır.
Ürün Parametresi
Ürün Modeli | H42W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤150°C |

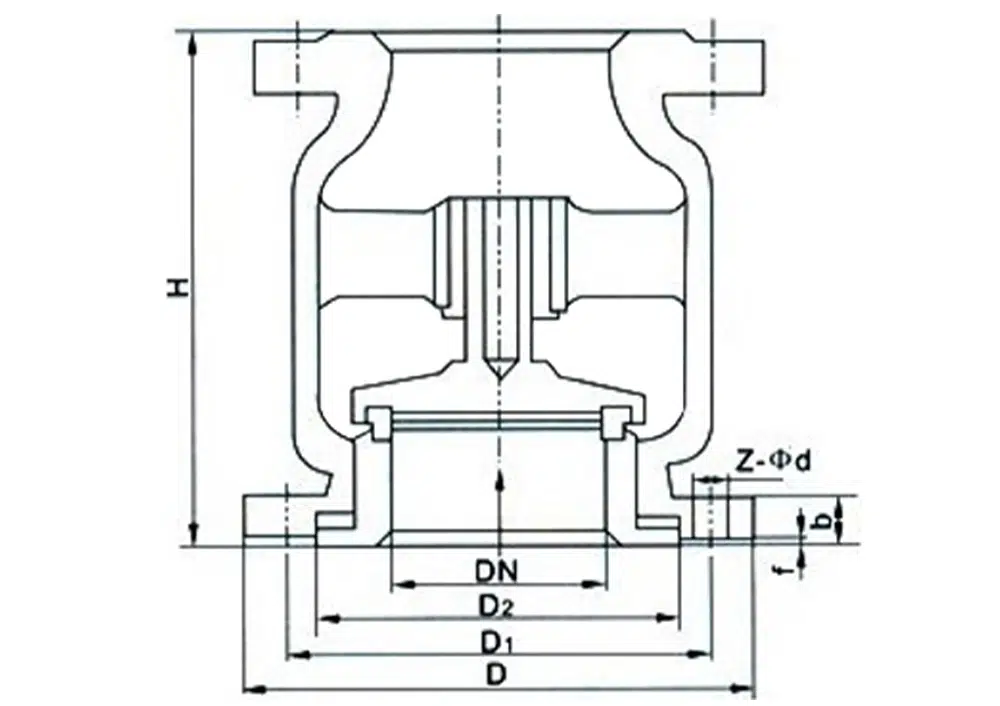

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b-f | Z-φd |
DN15 | 85 | 95 | 65 | 45 | 14-2 | 4-14 |
DN20 | 95 | 105 | 75 | 55 | 14-2 | 4-14 |
DN25 | 105 | 115 | 85 | 65 | 14-2 | 4-14 |
DN32 | 150 | 135 | 100 | 78 | 16-2 | 4-18 |
DN40 | 160 | 145 | 110 | 85 | 16-3 | 4-18 |
DN50 | 170 | 155 | 125 | 102 | 16-3 | 4-18 |
DN65 | 180 | 173 | 145 | 122 | 18-3 | 4-18 |
DN80 | 200 | 190 | 160 | 138 | 20-3 | 8-18 |
DN100 | 210 | 210 | 180 | 158 | 20-3 | 8-18 |
DN125 | 275 | 240 | 210 | 188 | 22-3 | 8-18 |
DN150 | 300 | 280 | 240 | 212 | 24-3 | 8-22 |
DN200 | 380 | 330 | 295 | 268 | 26-3 | 12-22 |
