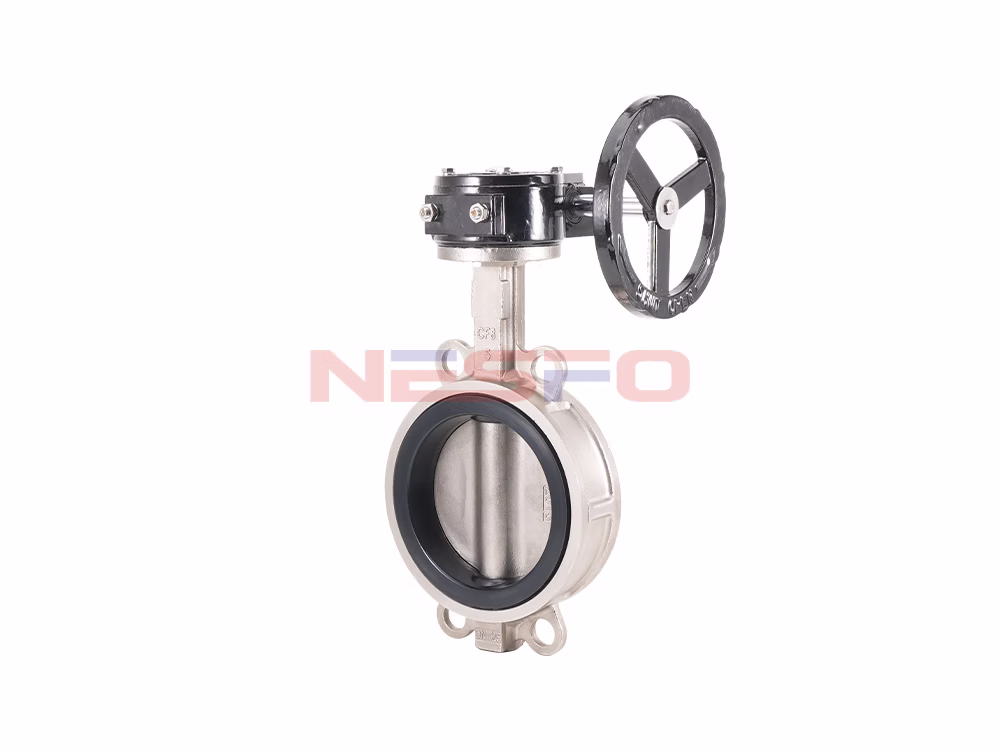

D371X-16P手动蝶阀是一种涡轮对夹蝶阀，主要用于系统供排水。其结构紧凑，具有90°回转开关，操作轻松，密封可靠，使用寿命长，广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水中，主要用于调节和截止功能。
产品特点
- 结构紧凑：采用对夹式设计，使得整个阀门结构紧凑，占用空间小，便于安装和维护。
- 密封性能可靠：该蝶阀采用软密封材料，确保了阀门在关闭状态下的良好密封性，有效防止流体泄漏。
- 旋转角度灵活：蝶阀的旋转角度为0°-90°，可根据需要进行精确调节，实现流量的灵活控制。

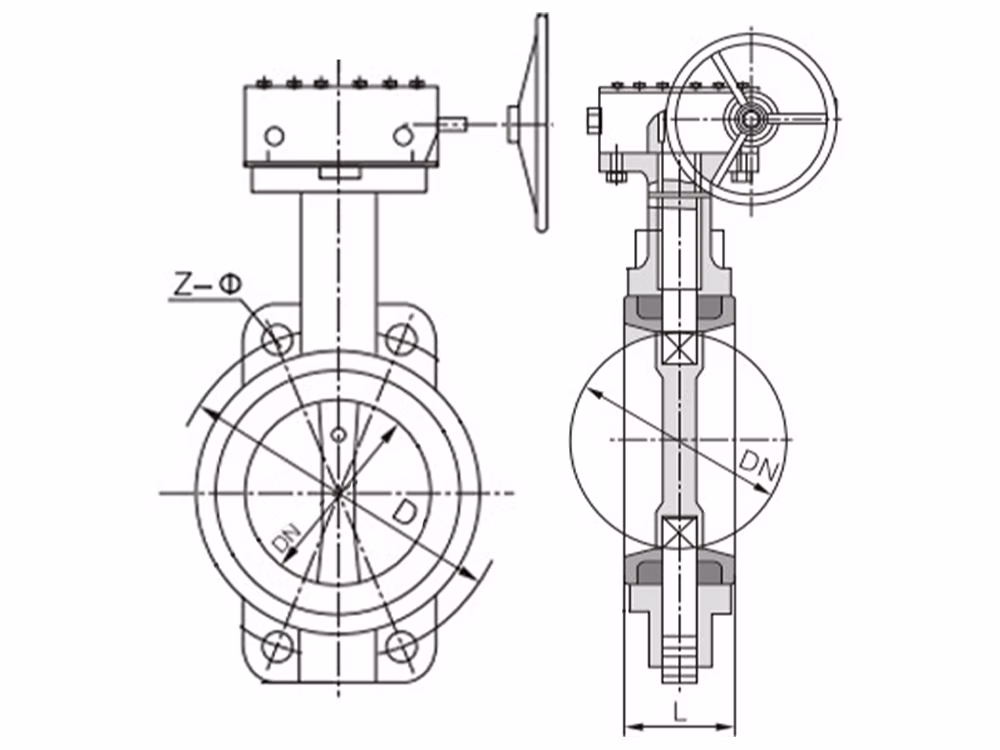

产品参数
通径 | L | D | D1 | D2 | H | N-M |
DN50 | 43 | 160 | 125 | 100 | 285 | 4-M16 |
DN65 | 46 | 180 | 145 | 120 | 298 | 4-M16 |
DN80 | 46 | 195 | 160 | 135 | 315 | 8-M16 |
DN100 | 52 | 215 | 180 | 155 | 365 | 8-M16 |
DN125 | 56 | 245 | 210 | 185 | 400 | 8-M16 |
DN150 | 56 | 280 | 240 | 210 | 475 | 8-M20 |
DN200 | 60 | 335 | 295 | 265 | 540 | 8-M20 |
DN250 | 68 | 390 | 350 | 320 | 630 | 12-M20 |
DN300 | 78 | 440 | 400 | 368 | 780 | 12-M20 |
DN350 | 78 | 500 | 460 | 428 | 885 | 16-M20 |
DN400 | 102 | 565 | 515 | 482 | 990 | 16-M22 |
DN450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 |
DN500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 |
DN600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 |
产品尺寸参考
通径 | D | L | H | W |
DN15 | 19 | 70 | 60 | 110 |
DN20 | 24 | 79 | 63 | 110 |
DN25 | 30 | 88 | 80 | 140 |
DN32 | 39 | 102 | 86 | 140 |
DN40 | 44 | 114 | 94 | 155 |
DN50 | 56.5 | 133 | 104 | 180 |
DN65 | 72.5 | 166 | 140 | 220 |
DN80 | 84.5 | 197 | 152 | 260 |
DN100 | 110 | 253 | 170 | 350 |
