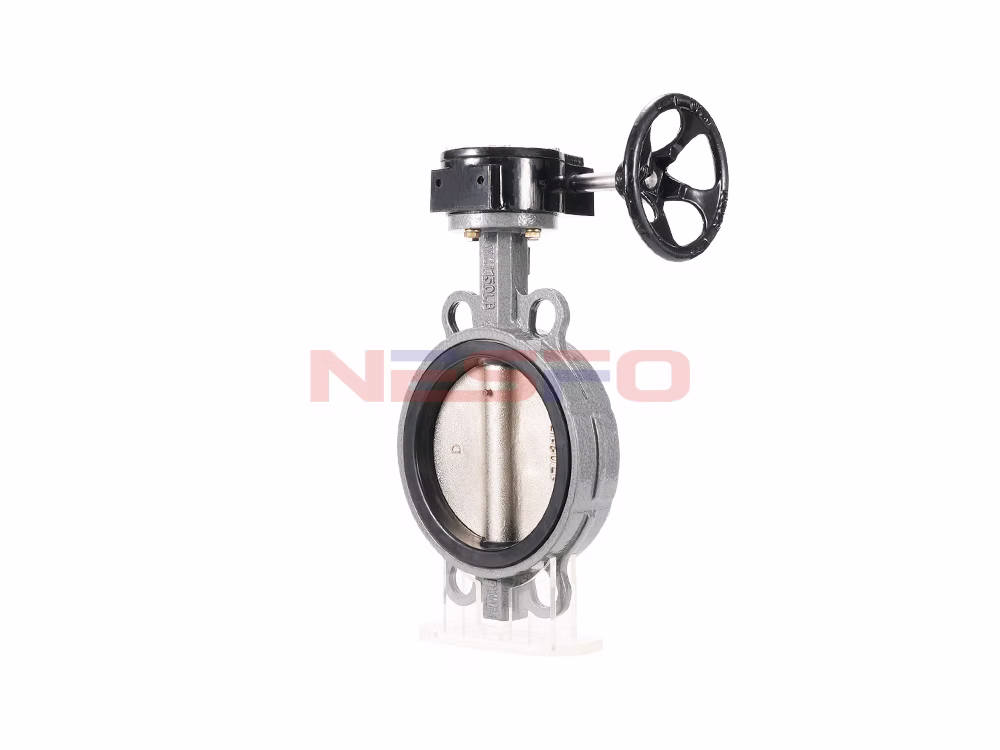

D371X-16C手动蝶阀是一种涡轮对夹蝶阀，主要用于系统供排水。其结构紧凑，具有90°回转开关，操作轻松，密封可靠，使用寿命长，广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水中，主要用于调节和截止功能。
产品特点
- 结构紧凑：采用对夹式设计，使得整个阀门结构紧凑，占用空间小，便于安装和维护。
- 密封性能可靠：该蝶阀采用软密封材料，确保了阀门在关闭状态下的良好密封性，有效防止流体泄漏。
- 旋转角度灵活：蝶阀的旋转角度为0°-90°，可根据需要进行精确调节，实现流量的灵活控制。
产品参数
通径 | L | D1 | D2 | D3 | B | F |
DN50 | 178 | 100 | 125 | 160 | 16 | 3 |
DN65 | 190 | 120 | 145 | 180 | 18 | 3 |
DN80 | 203 | 135 | 160 | 195 | 20 | 3 |
DN100 | 229 | 155 | 180 | 215 | 20 | 3 |
DN125 | 254 | 185 | 210 | 245 | 22 | 3 |
DN150 | 267 | 210 | 240 | 280 | 24 | 3 |
DN200 | 292 | 265 | 295 | 335 | 26 | 3 |
DN250 | 330 | 320 | 355 | 405 | 30 | 3 |
DN300 | 356 | 375 | 410 | 460 | 30 | 4 |
产品尺寸参考
产品型号 | KKT-4 |
橡胶材质 | NBR/EPDM |
卡箍材质 | 不锈钢 |
公称压力 | ≤0.4Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤80℃ |
