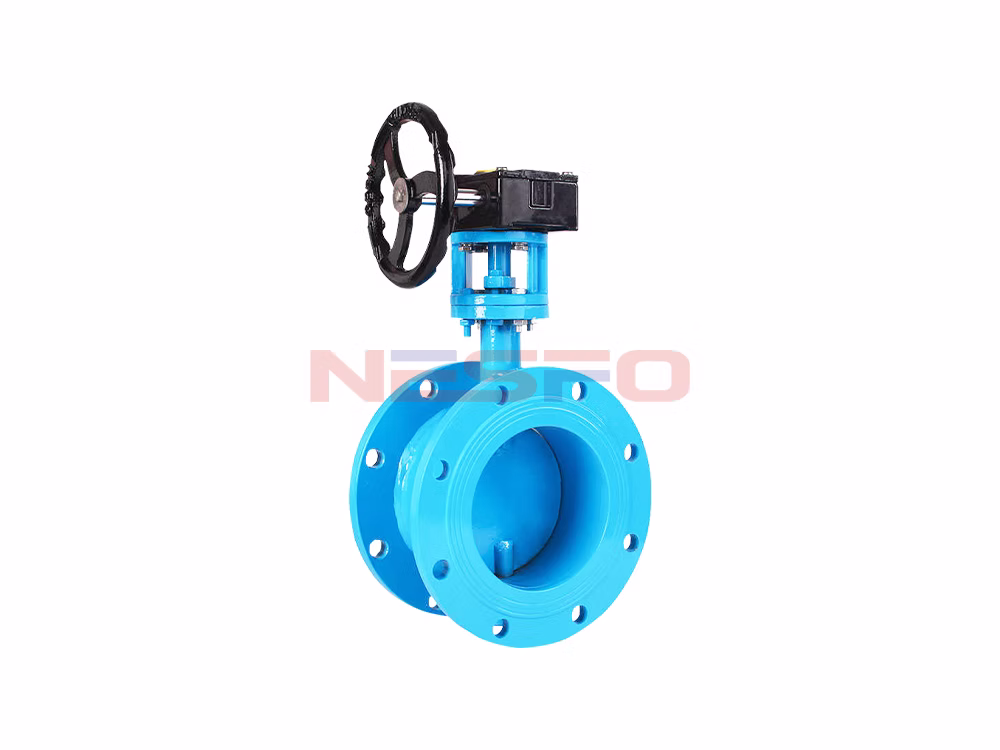

D341W-1C法兰通风蝶阀主要用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等作为启闭和调节流量使用。该阀门采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便等特点。广泛应用于电站、冶金、矿山、水泥、环保、采暖等行业。
产品参数
通径 | 厚度 | 外圆 | 内径 |
DN25 | 14 | 72 | 11 |
DN32 | 14 | 82 | 19 |
DN40 | 14 | 90 | 23 |
DN50 | 14 | 104 | 25 |
DN65 | 15 | 126 | 42 |
DN80 | 16 | 140 | 52 |
DN100 | 16 | 160 | 70 |
DN125 | 17 | 185 | 95 |
DN150 | 19 | 220 | 114 |
DN200 | 26 | 270 | 140 |
DN250 | 28 | 330 | 188 |
DN300 | 38 | 380 | 216 |
DN350 | 38 | 440 | 263 |
DN400 | 48 | 490 | 305 |
DN450 | 48 | 540 | 356 |
DN500 | 58 | 596 | 406 |

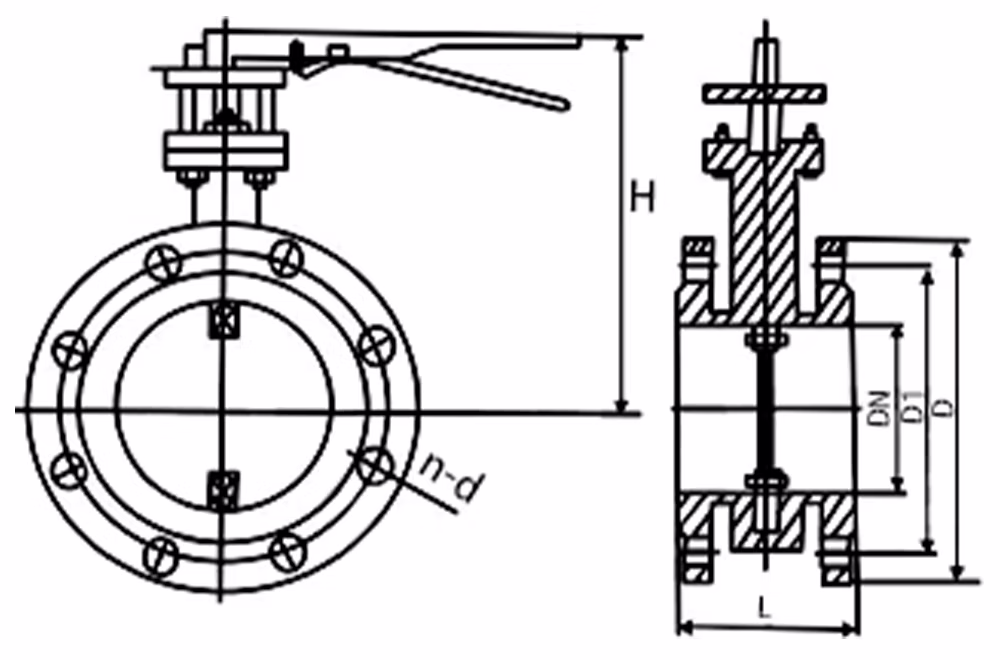

产品尺寸参考
通径 | L | ФD | Фd | A |
DN15 | 16 | 43 | 35 | 63 |
DN20 | 19.5 | 53 | 45 | 69.5 |
DN25 | 22 | 63 | 51 | 80.5 |
DN32 | 28 | 72.5 | 60.5 | 90.5 |
DN40 | 31.5 | 82 | 70 | 101 |
DN50 | 40 | 95.5 | 90 | 115 |
DN65 | 45 | 116 | 102 | 142 |
DN80 | 50 | 129.5 | 121 | 153.5 |
DN100 | 60 | 154.5 | 145 | 180 |
