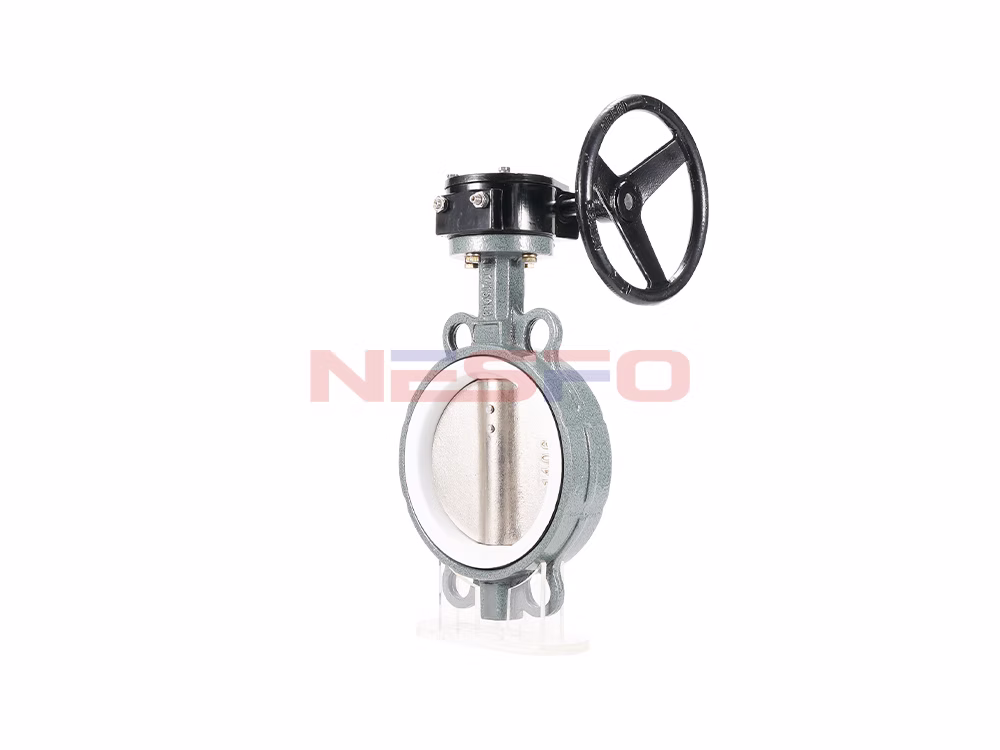

D371F-16C对夹四氟蝶阀是一种涡轮对夹式蝶阀，主要用于系统供排水。其结构紧凑，具有90°回转开关，操作轻松，密封可靠，使用寿命长，广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水中，主要用于调节和截止功能。
产品特点
- 结构紧凑：采用对夹式设计，使得整个阀门结构紧凑，占用空间小，便于安装和维护。
- 密封性能可靠：该蝶阀采用软密封材料，确保了阀门在关闭状态下的良好密封性，有效防止流体泄漏。
- 旋转角度灵活：蝶阀的旋转角度为0°-90°，可根据需要进行精确调节，实现流量的灵活控制。
产品参数
通径 | D | L | K | H |
DN50 | 51 | 132 | 77.5 | 71.5 |
DN65 | 60.8 | 140 | 91 | 88.5 |
DN80 | 79.4 | 170 | 106 | 106.5 |
产品尺寸参考
通径 | G | L | E | B | H | A |
DN15 | 1/2 | 82 | 14 | 32 | 109 | 70 |
DN20 | 3/4 | 91 | 16 | 36 | 109 | 70 |
DN25 | 1 | 109 | 18 | 46 | 132 | 80 |
DN32 | 1-1/4 | 127 | 20 | 55 | 156 | 90 |
DN40 | 1-1/2 | 156 | 22 | 65 | 167 | 100 |
DN50 | 2 | 180 | 24 | 80 | 182 | 120 |
DN65 | 2-1/2 | 236 | 26 | 95 | 200 | 140 |
