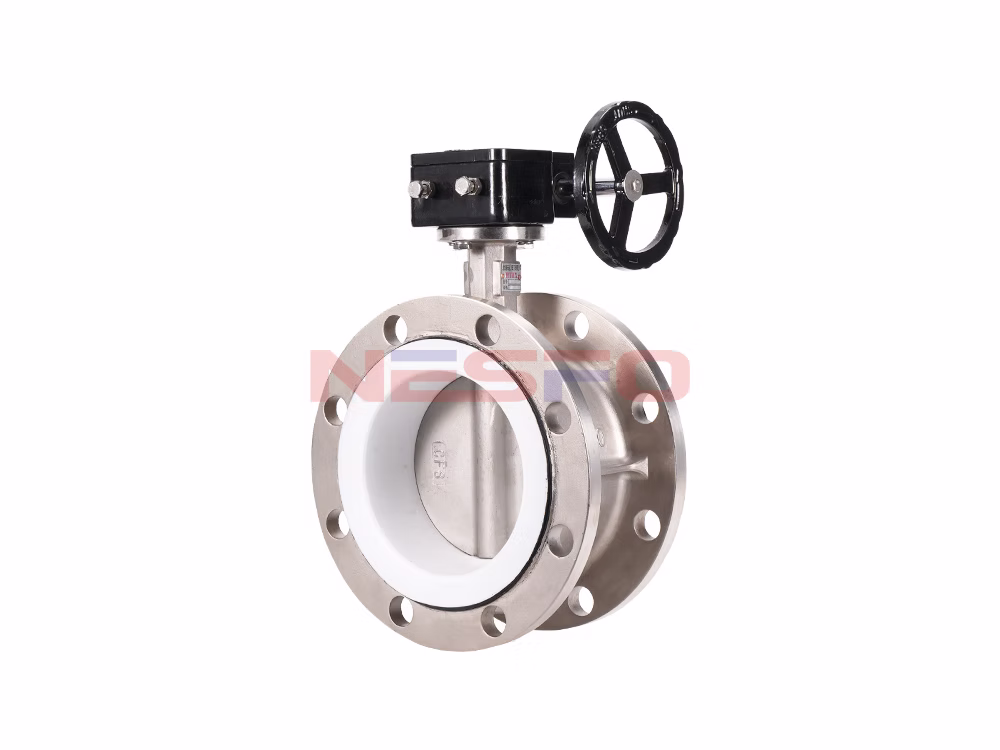

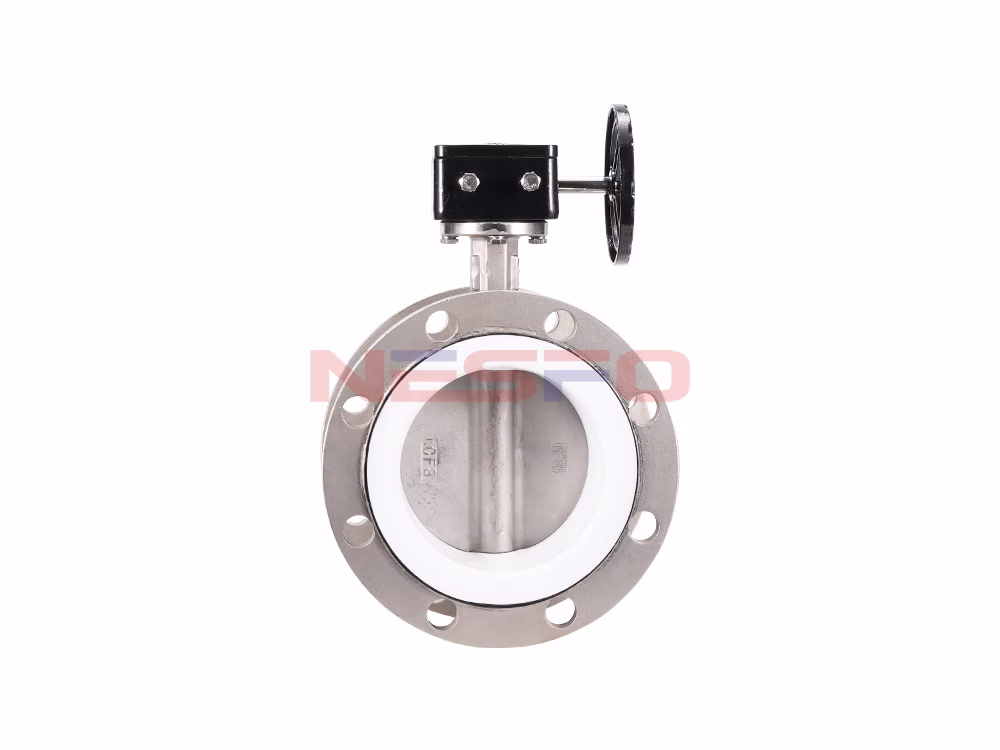

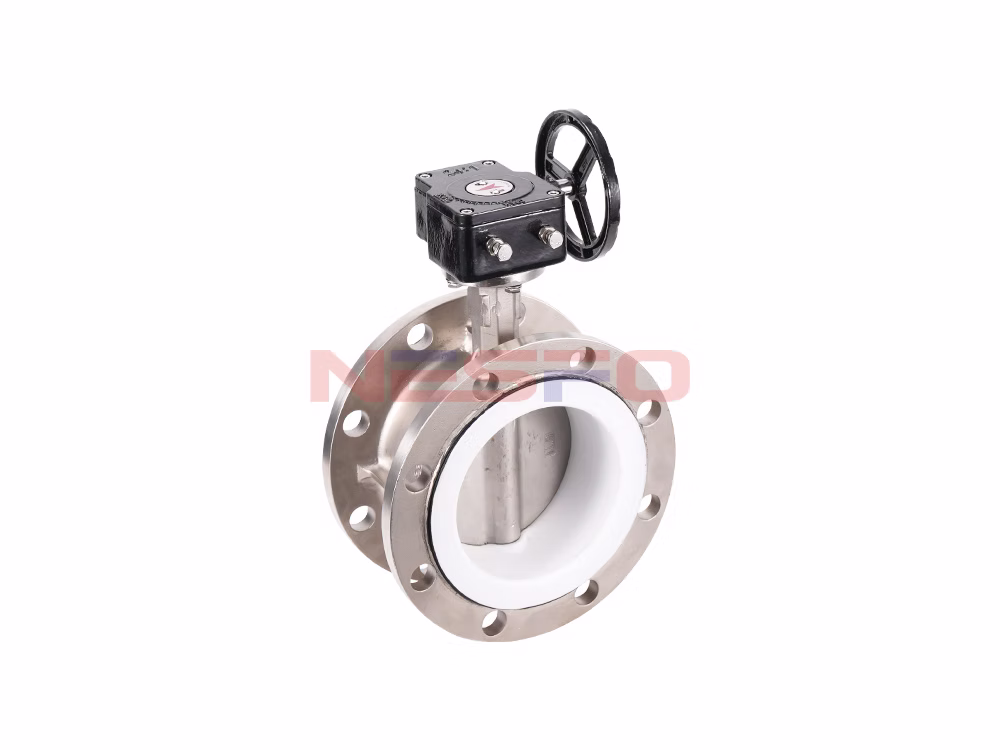

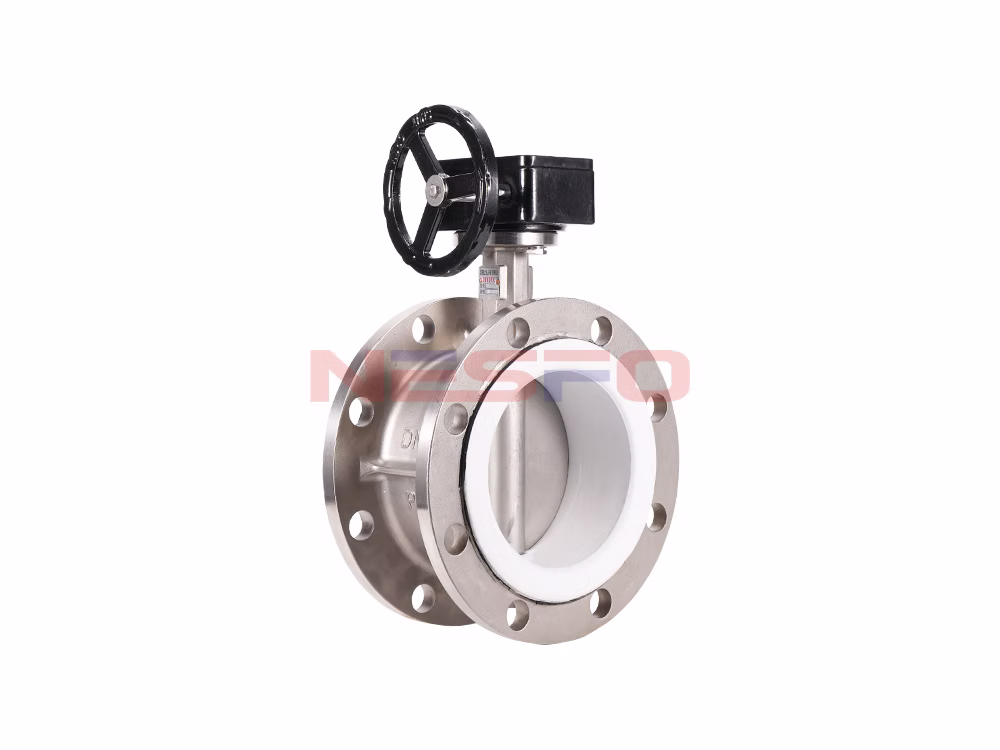

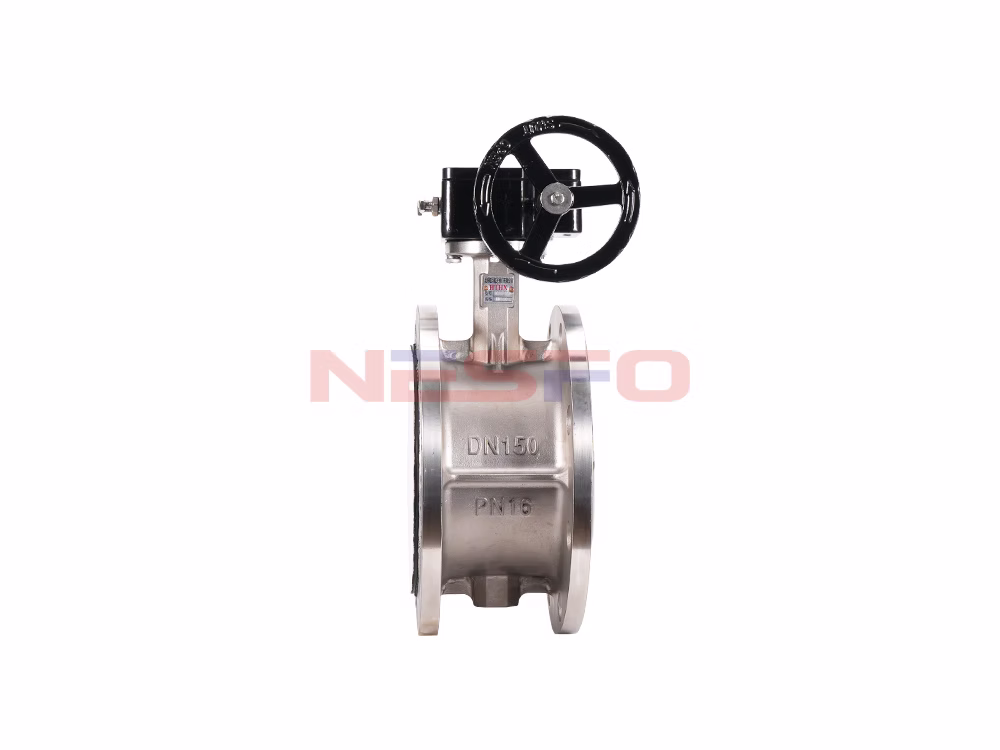

D341F-16P蜗轮法兰蝶阀适用于温度≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点
- 设计新颖、合理、结构特别、重量轻、启闭迅速。
- 操力矩小，操作方便，省力灵巧。
- 可以任何位置安装、维修方便。
- 密封件可以替换，密封性能达到双向密封。
- 密封材料耐老化、耐弱腐蚀、使用寿命长等特点。
产品参数
通径 | 螺栓中心距 | 螺栓孔直径 | 螺栓孔孔数 |
DN50 | 110mm | 14mm | 4 |
DN65 | 130mm | 14mm | 4 |
DN80 | 150mm | 18mm | 4 |
DN100 | 170mm | 18mm | 4 |
DN125 | 200mm | 18mm | 8 |
DN150 | 225mm | 18mm | 8 |
DN200 | 280mm | 18mm | 8 |

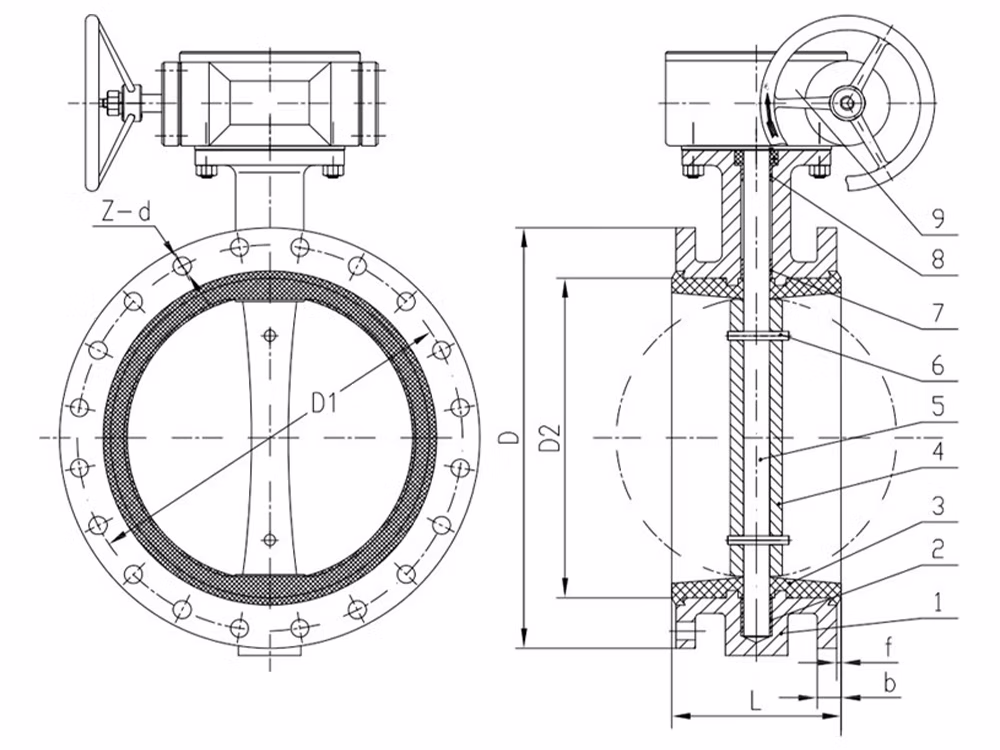

产品尺寸参考
通径 | D | D1 | D2 | z-d |
DN40 | 140 | 110 | 50 | 4-18 |
DN50 | 155 | 125 | 59 | 4-18 |
DN65 | 175 | 145 | 78 | 4-18 |
DN80 | 190 | 160 | 91 | 8-18 |
DN100 | 210 | 180 | 110 | 8-18 |
DN125 | 240 | 210 | 135 | 8-18 |
DN150 | 275 | 240 | 161 | 8-23 |
DN200 | 330 | 295 | 222 | 12-23 |
DN250 | 398 | 355 | 276 | 12-25 |
DN300 | 453 | 410 | 328 | 12-25 |
