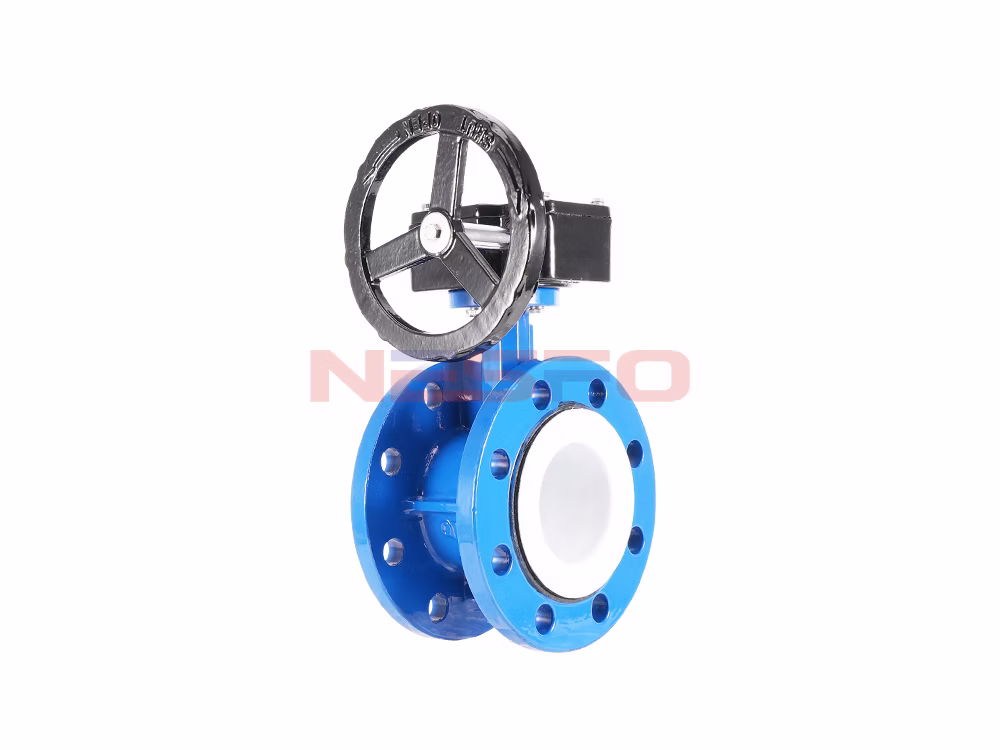

D341F-16Q蜗轮法兰蝶阀适用于温度≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点
- 设计新颖、合理、结构特别、重量轻、启闭迅速。
- 操力矩小，操作方便，省力灵巧。
- 可以任何位置安装、维修方便。
- 密封件可以替换，密封性能达到双向密封。
- 密封材料耐老化、耐弱腐蚀、使用寿命长等特点。
产品参数
产品型号 | H42W-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水等 |
适用温度 | ≤80℃ |

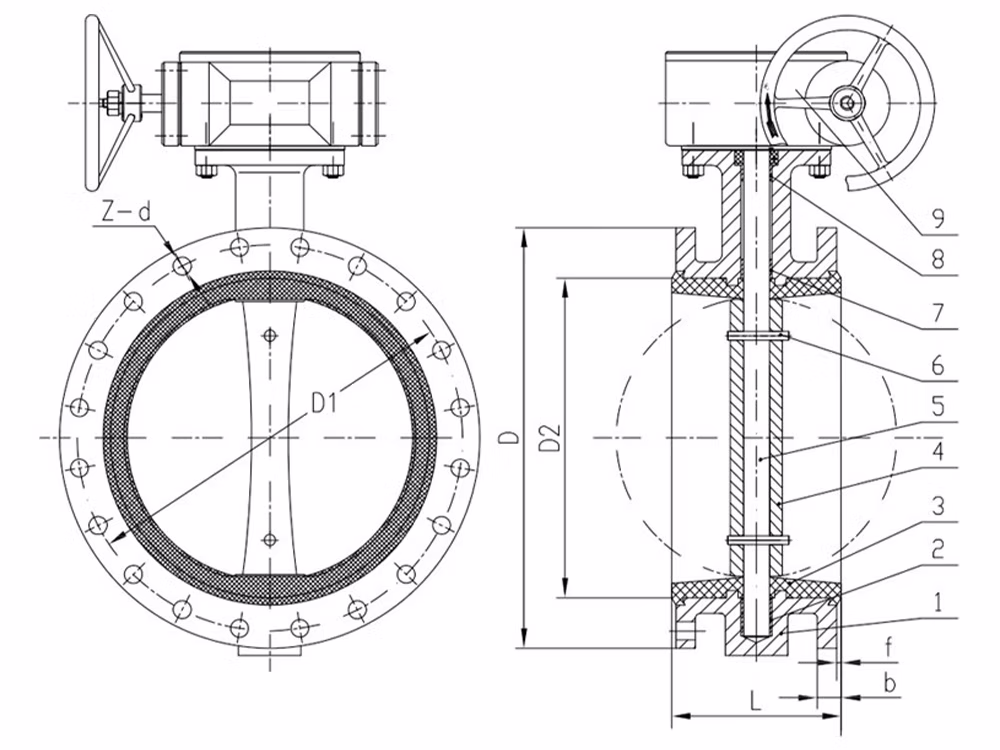

产品尺寸参考
DN | L | D | D1 | D2 | b | Z-Фd |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 |
65 | 290 | 180 | 145 | 120 | 20 | 4-18 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 |
100 | 350 | 215 | 180 | 155 | 24 | 8-18 |
125 | 400 | 245 | 210 | 185 | 26 | 8-18 |
150 | 480 | 280 | 240 | 210 | 28 | 8-23 |
200 | 600 | 335 | 295 | 265 | 30 | 12-23 |
