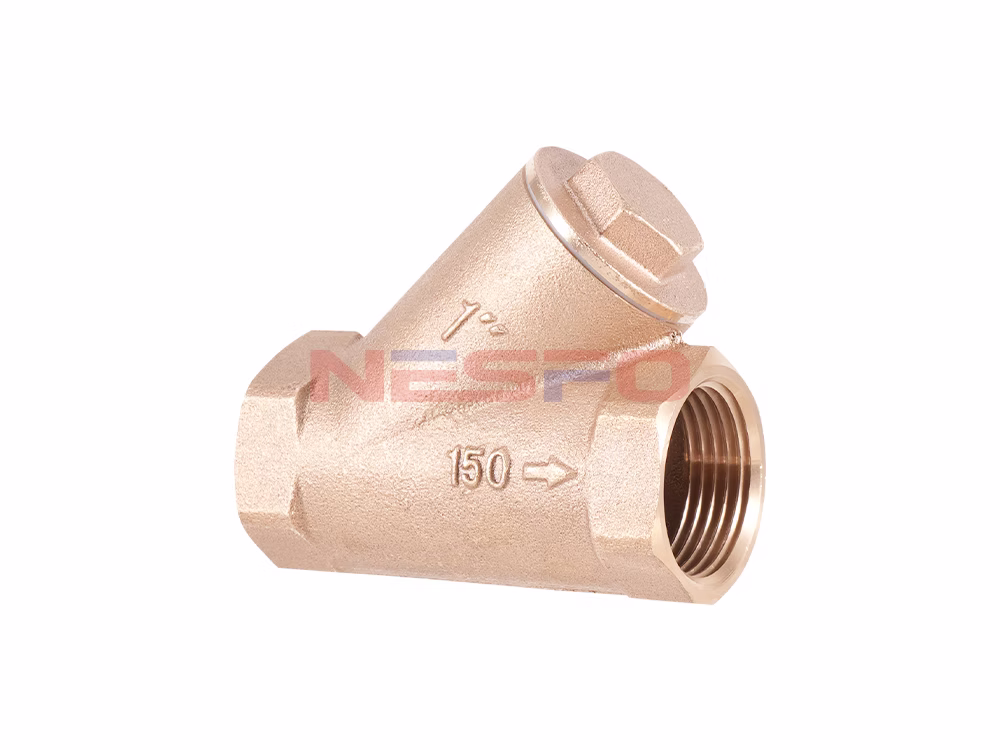

青铜Y型过滤器是一种壳体和滤网盖等主体部件采用铝青铜或锡青铜材料制造而成，用于清除流体中固体杂质的管道附件，其工作过程是当流体经过过滤器时，液体中固体杂质受到滤网的阻力及自身重力的作用而沉积于筛网的底部，干净的滤液则可顺利通过滤网从出口流出，当需要清洗时，只需打开法兰盖将滤网取出清理网上的杂质，然后重新装入，让其继续工作，从而可以保证管线的正常运行。本产品特别适用于海水、硫酸盐和各种氯化物溶液等腐蚀性介质的过滤。
产品参数
通径 | 外径 | L | H |
DN50 | 57 | 145 | 455 |
DN65 | 76 | 160 | 455 |
DN80 | 89 | 175 | 455 |
DN100 | 114 | 180 | 455 |
DN150 | 165 | 230 | 500 |
DN200 | 219 | 250 | 620 |
产品尺寸参考
型号 | 通径 | L | H | W | C | A | K |
ZCF-15UPVC | DN15 | 75 | 132 | 63.5 | 63.5 | 16 | 92 |
ZCF-20UPVC | DN20 | 80 | 137 | 63.5 | 63.5 | 19 | 92 |
ZCF-25UPVC | DN25 | 100 | 147 | 74 | 74 | 26 | 92 |
ZCF-32UPVC | DN32 | 120 | 171 | 94 | 94 | 30 | 94 |
ZCF-40UPVC | DN40 | 130 | 180 | 94 | 94 | 32.5 | 94 |
ZCF-50UPVC | DN50 | 172 | 225 | 155 | 155 | 42 | 94 |
