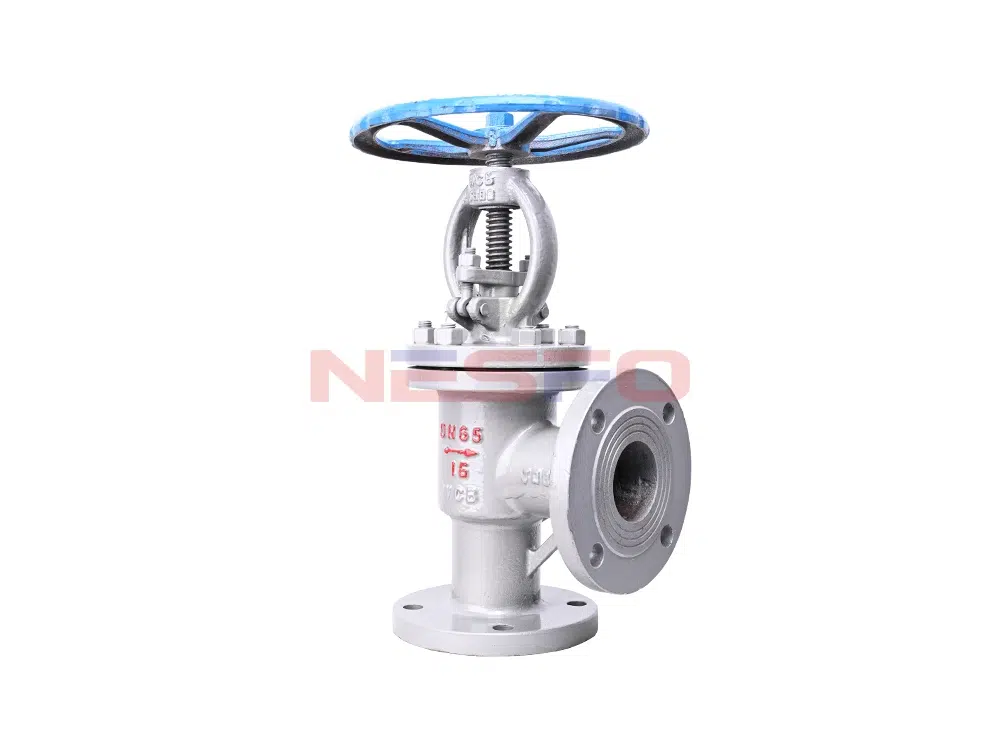

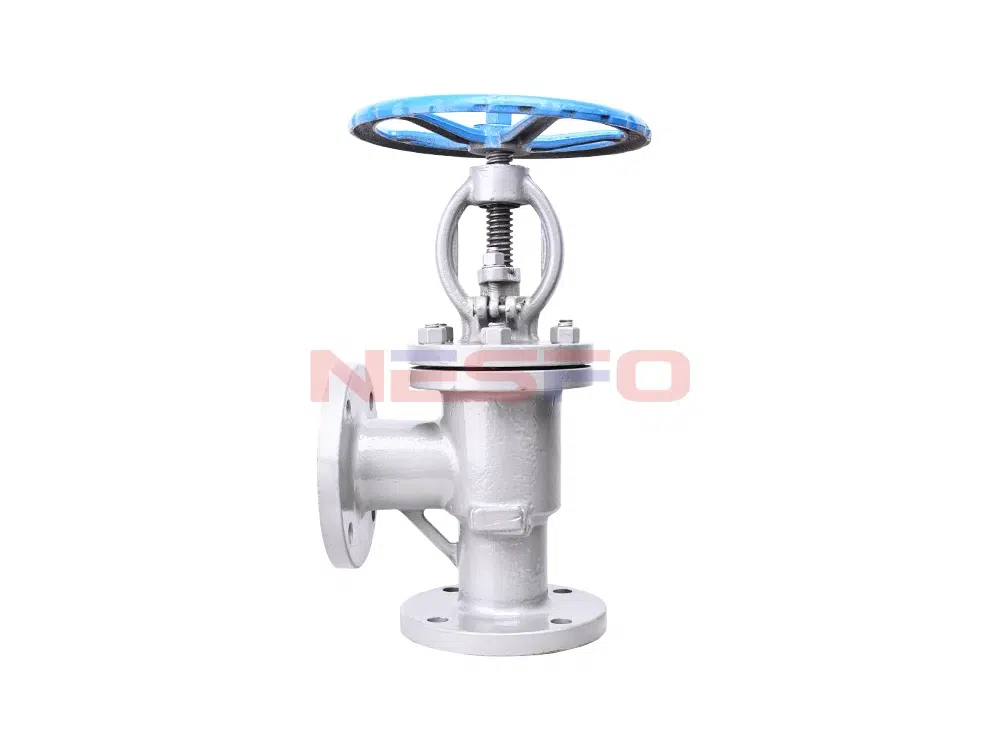

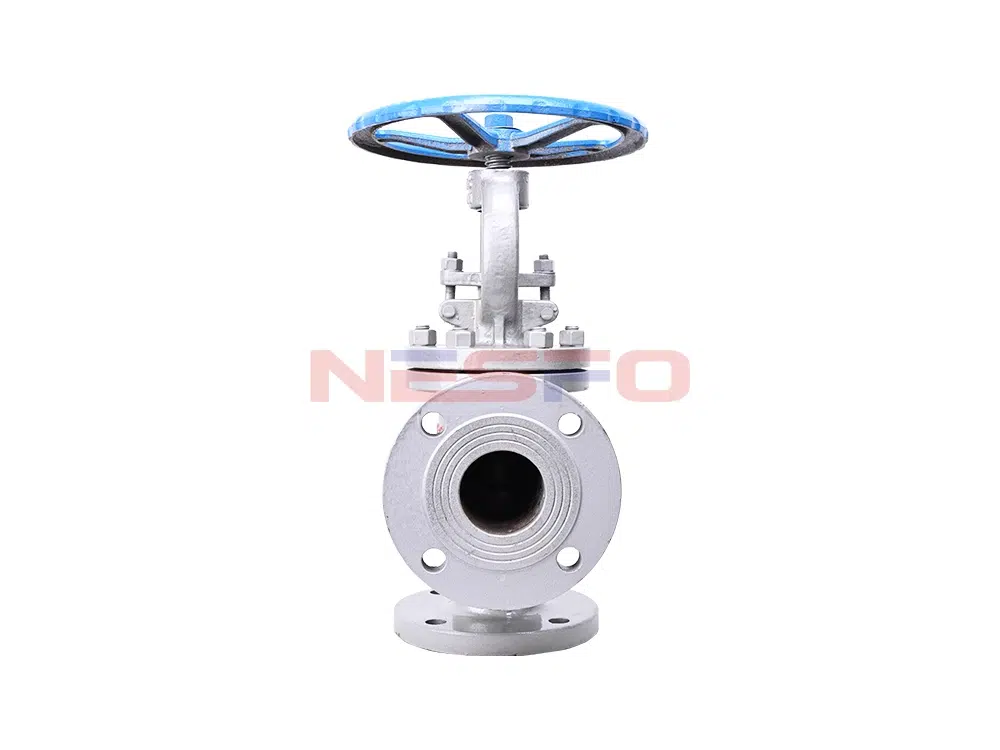

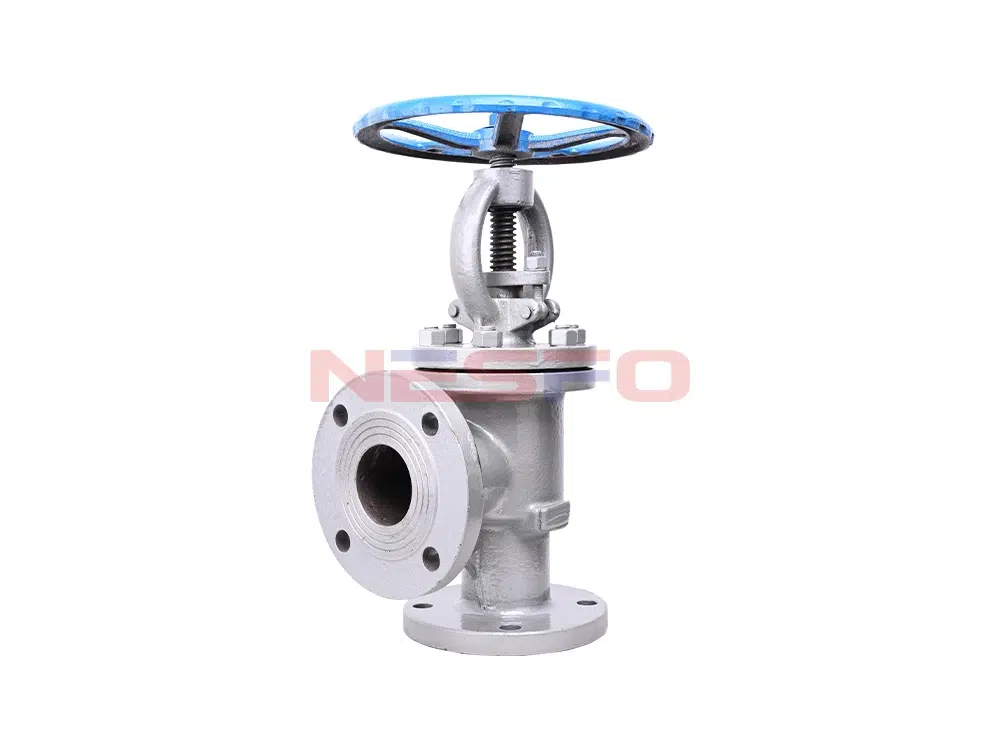

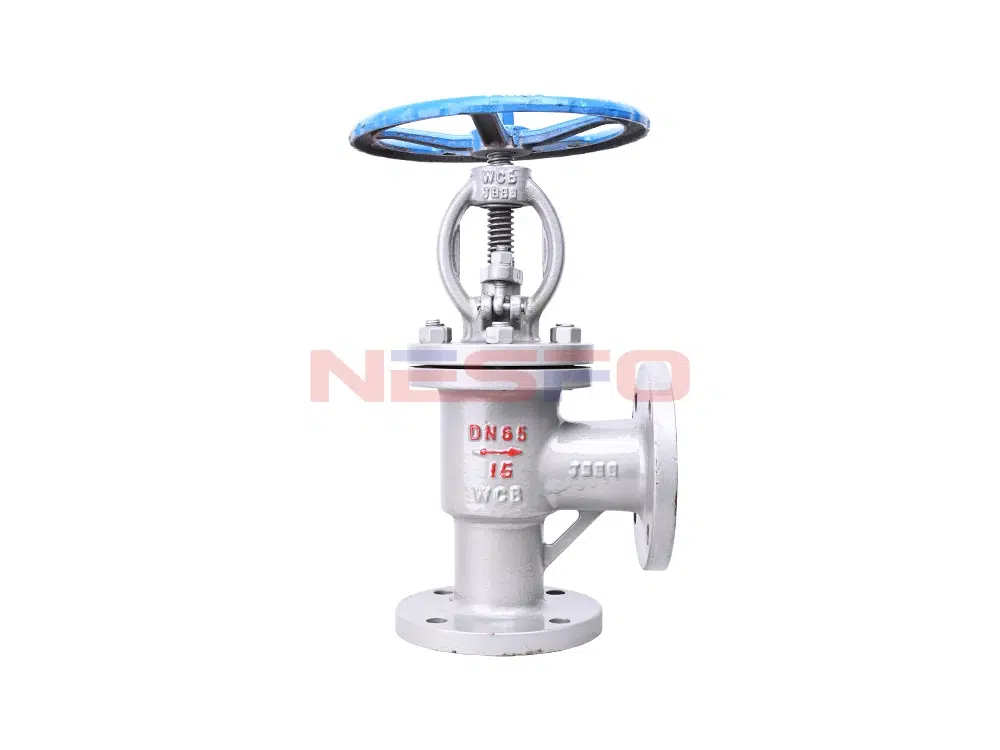

J44H açılı glob vana açma ve kapama parçaları tapa şeklinde vana kanadıdır, sızdırmazlık yüzeyi düz veya koniktir, düz bir çizgide sıvının merkez hattı boyunca vana kanadı Açılı Glob Vana Açılı Glob Vana, açılı vana olarak da bilinir, vana gövdesinin hareket şekli, kaldırma gövdesi tipi vardır (gövde kaldırma ve indirme, el çarkı kaldırma ve indirme değildir), kaldırma ve döner gövde tipi vardır (el çarkı ve döner kaldırma ve indirme ile gövde, somun vana gövdesinde bulunur). Açılı glob vana sadece tam açık ve tam kapalı için uygundur, regülasyon ve kısma için izin verilmez. Glob vana, zorlamalı sızdırmazlık tipi vanaya aittir, bu nedenle vana kapatıldığında, glob vananın sızdırmazlık yüzeyini sızdırmamaya zorlamak için vana kanadına basınç uygulanmalıdır. Ortam valf kanadının altından valfe girdiğinde, direncin üstesinden gelmek için çalışma kuvveti, gövde ve salmastra sürtünmesi ve itme ortamı tarafından üretilen basınçtır, kuvvetin “Açılı Glob Valfini” kapatın Kuvvetin “Açılı Glob Valfini” açmaktan daha büyüktür, bu nedenle gövde çapı büyük olmalıdır, aksi takdirde gövde üst kıvrımı meydana gelecektir. Aksi takdirde, valf gövdesi üst bükülme arızası meydana gelecektir.
Uygulama kapsamı
Açılı küresel vana, yaygın olarak kullanılan bir kesme vanasıdır, esas olarak boru hattındaki ortamı bağlamak veya kesmek için kullanılır, genellikle akışı düzenlemek için kullanılmaz. Kesme vanası ürünleri çok çeşitli basınç ve sıcaklıklara uygulanabilir, ancak genellikle orta ve küçük çaplı boru hatlarında kullanılır, ≤ 250 ℃ buhar, yağ, su ve diğer ortamlar için uygundur.
Ürün Parametresi
Ürün Modeli | J44H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

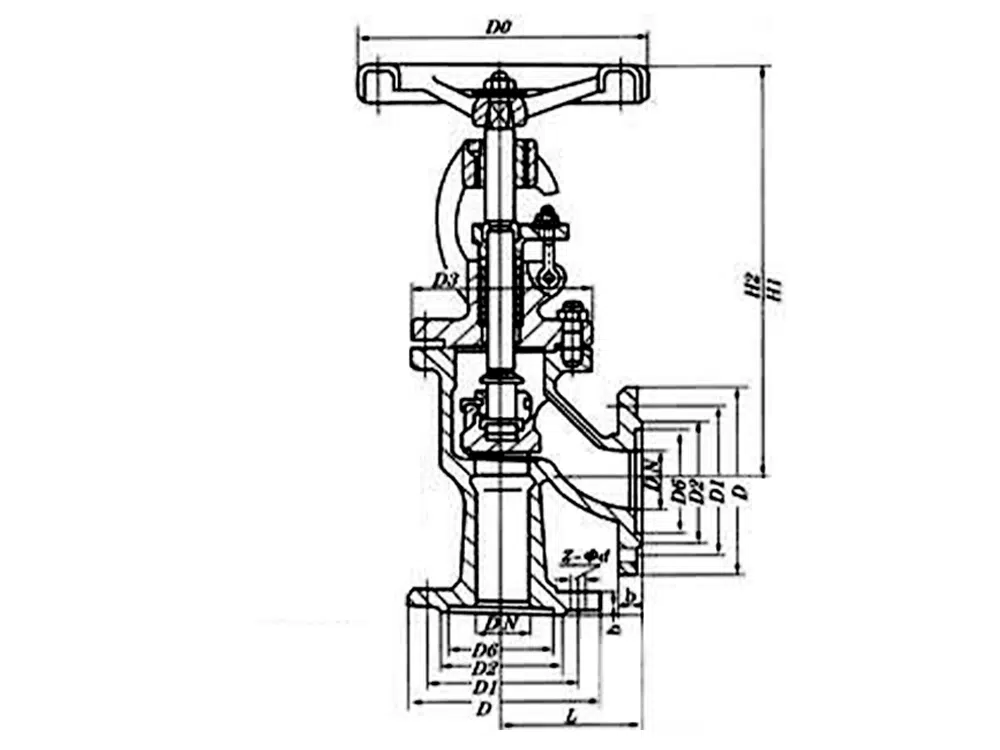

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b | f | z-d |
15 | 65 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 75 | 105 | 75 | 55 | 16 | 2 | 4-14 |
25 | 80 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 90 | 135 | 100 | 78 | 18 | 2 | 4-14 |
40 | 100 | 145 | 110 | 85 | 18 | 3 | 4-18 |
50 | 115 | 160 | 125 | 100 | 20 | 3 | 4-18 |
65 | 145 | 180 | 145 | 120 | 20 | 3 | 4-18 |
80 | 155 | 195 | 160 | 135 | 22 | 3 | 8-18 |
100 | 175 | 215 | 180 | 155 | 24 | 3 | 8-18 |
125 | 200 | 245 | 210 | 185 | 24 | 3 | 8-18 |
150 | 240 | 280 | 240 | 210 | 24 | 3 | 8-23 |
200 | 300 | 335 | 295 | 265 | 27 | 3 | 12-23 |
