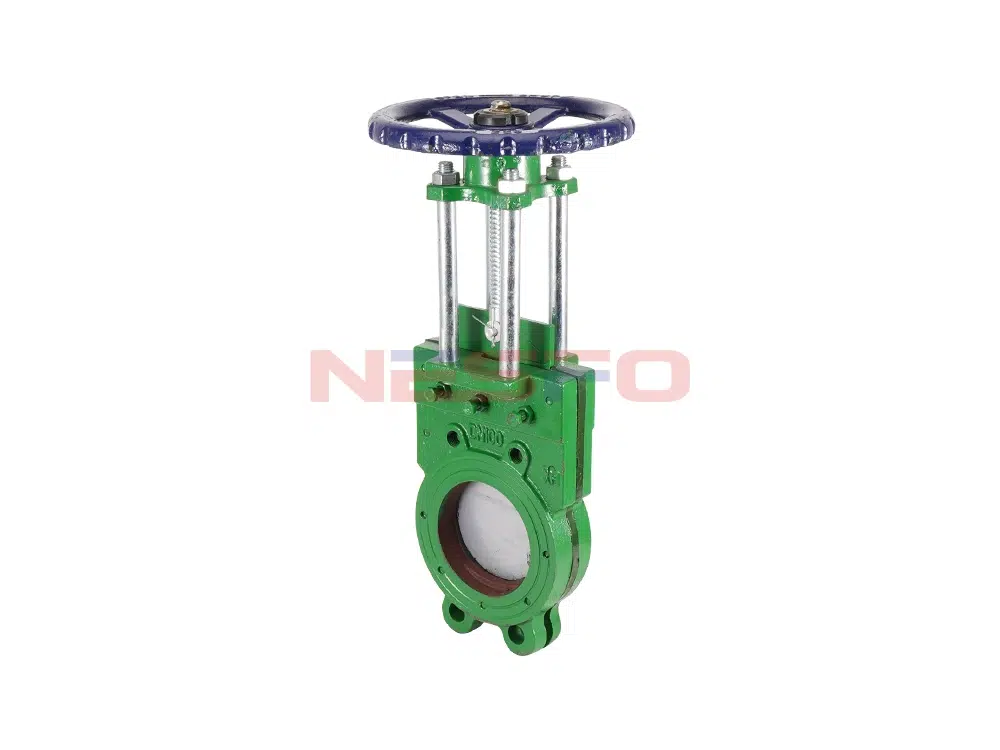

Z73X bulamaç vanası, katı partiküllü sıvı akışını kesmek ve düzenlemek için özel olarak tasarlanmış bir vana ürünüdür. Kompakt yapısı ve kolay kurulumu ile katı partiküllerin neden olduğu vana tıkanmasını etkili bir şekilde önleyebilir.Z73X bulamaç vanası, kömür bulamacı, cüruf, kanalizasyon, melas ve benzeri gibi katı-sıvı karışımları içeren boru hattı sistemlerinde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Kompakt, iyi tasarlanmış ve kurulumu kolay.
- Sızdırmazlık yüzeyi sert alaşımlı veya 304 paslanmaz çelikten yapılmıştır, vana iyi çelik, pürüzsüz kanal, küçük akış direnci katsayısı ve uzun servis ömrüne sahiptir.
- Yumuşak grafit ambalaj, güvenilir sızdırmazlık, hafif ve esnek çalışma benimseyen, engellenmesi kolay değil.
- Kapı, katı parçacıkların çökmesini önlemeye yardımcı olan bıçak şeklinde bir yapıya sahiptir.
Ürün Parametresi
Ürün Modeli | Z73X-10 |
Valf gövde malzemesi | döküm demi̇ri̇ |
Valf plakası malzemesi | Tungsten karbür/304 paslanmaz çelik |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Bulamaç, kül suyu, su, vb. |
Uygulanabilir sıcaklık | ≤80°C |

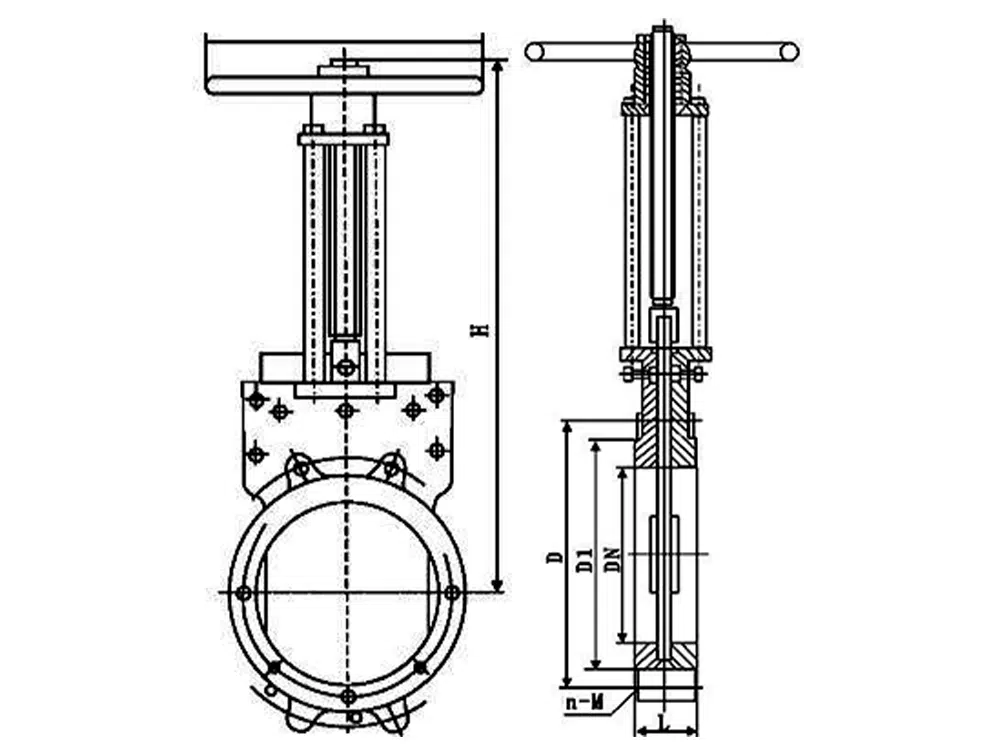

Ürün Boyut Referansı
bir cadde | L | D | D1 | H | n-M |
DN50 | 48 | 125 | 100 | 295 | 4-M16 |
DN65 | 48 | 145 | 120 | 305 | 4-M16 |
DN80 | 50 | 160 | 135 | 330 | 8-M16 |
DN100 | 50 | 180 | 155 | 380 | 8-M16 |
DN125 | 50 | 210 | 185 | 415 | 8-M16 |
DN150 | 60 | 240 | 210 | 490 | 8-M20 |
DN200 | 60 | 295 | 265 | 550 | 8-M20 |
DN250 | 70 | 350 | 318 | 693 | 12-M20 |
DN300 | 80 | 400 | 368 | 796 | 12-M20 |
DN350 | 80 | 460 | 430 | 895 | 16-M20 |
DN400 | 90 | 515 | 482 | 1004 | 16-M22 |
DN450 | 120 | 565 | 532 | 1110 | 20-M22 |
DN500 | 130 | 620 | 585 | 1210 | 20-M22 |
DN600 | 140 | 725 | 685 | 1460 | 20-M27 |
DN700 | 140 | 840 | 800 | 1680 | 24-M27 |
DN800 | 190 | 950 | 898 | 1910 | 24-M30 |
DN900 | 203 | 1050 | 1005 | 2130 | 28-M30 |
DN1000 | 216 | 1160 | 1115 | 2350 | 28-M30 |
DN1200 | 254 | 1380 | 1325 | 2650 | 32-M36 |
