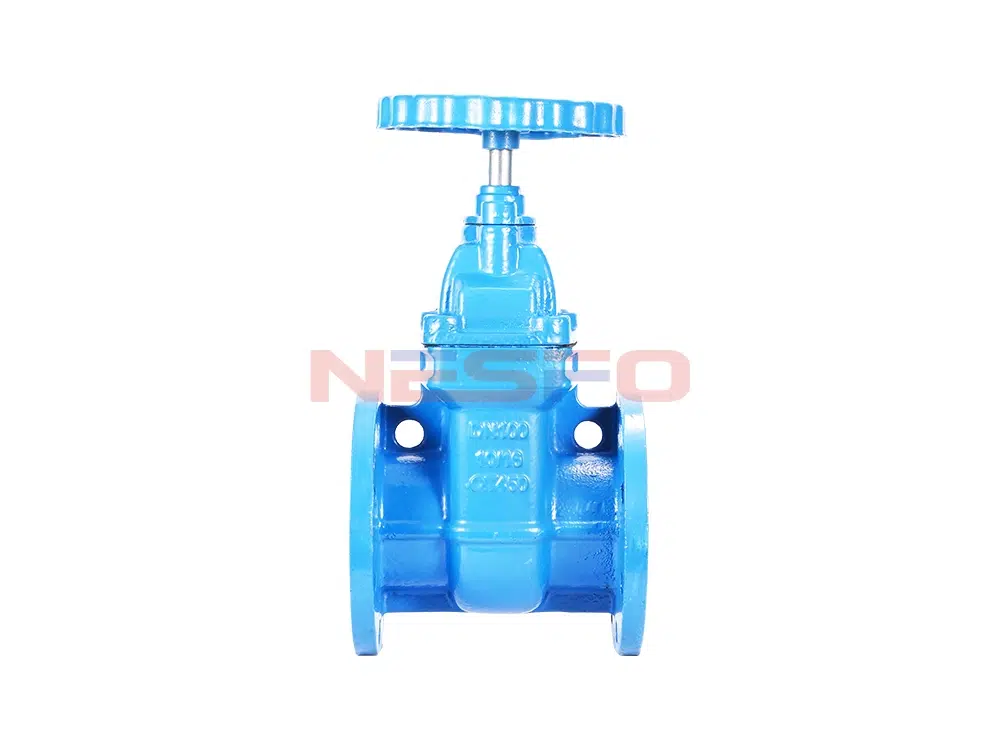

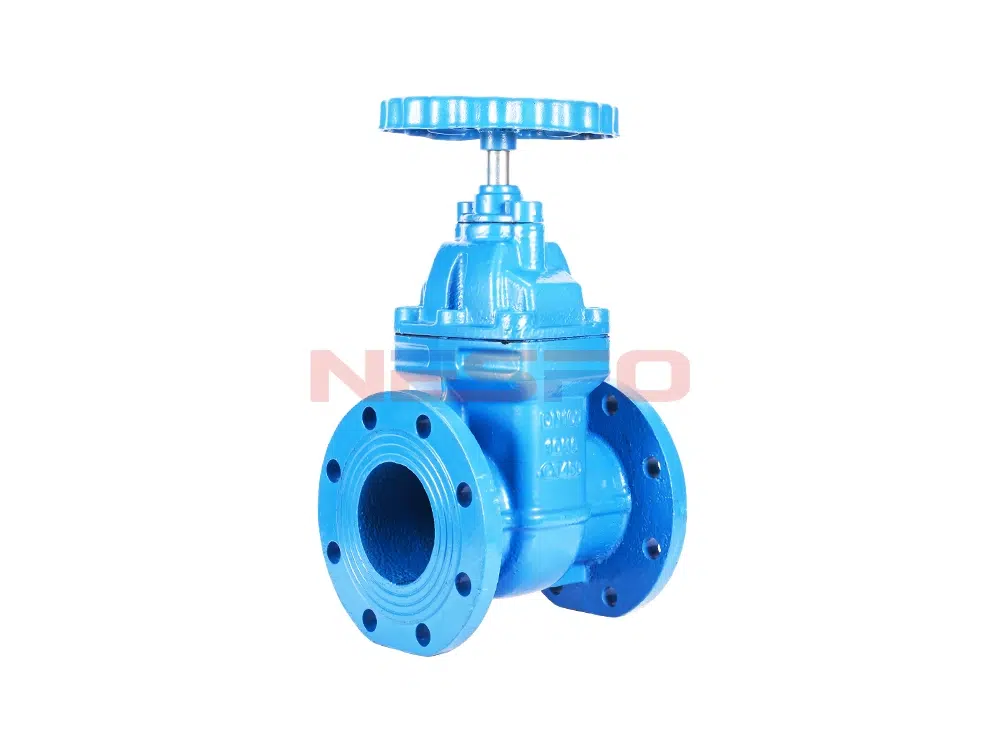

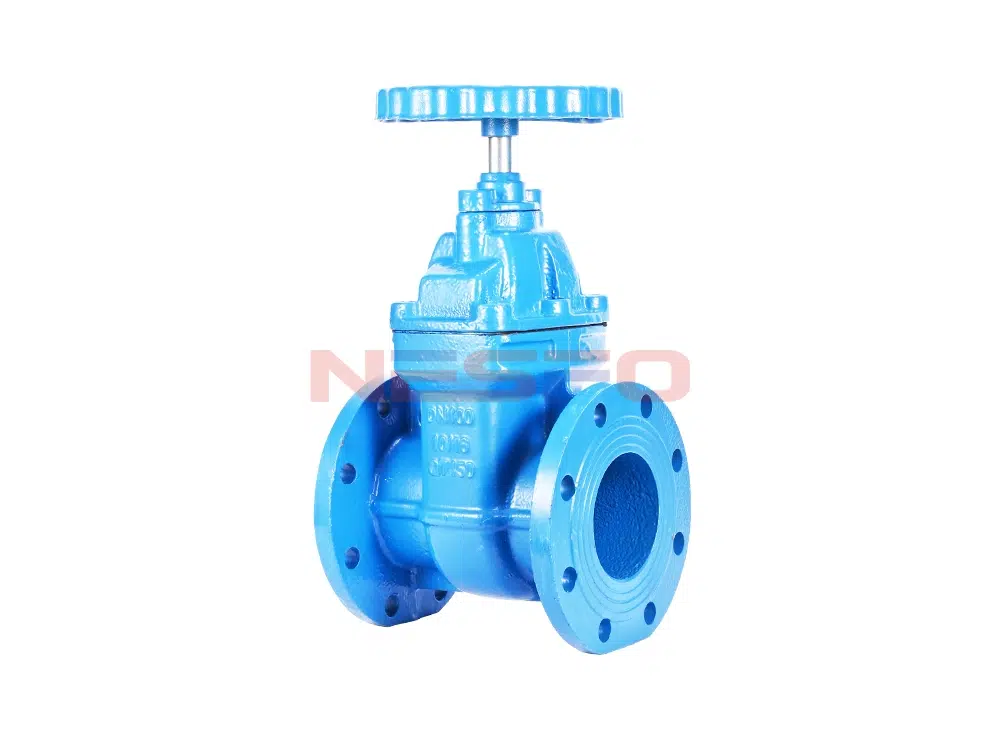

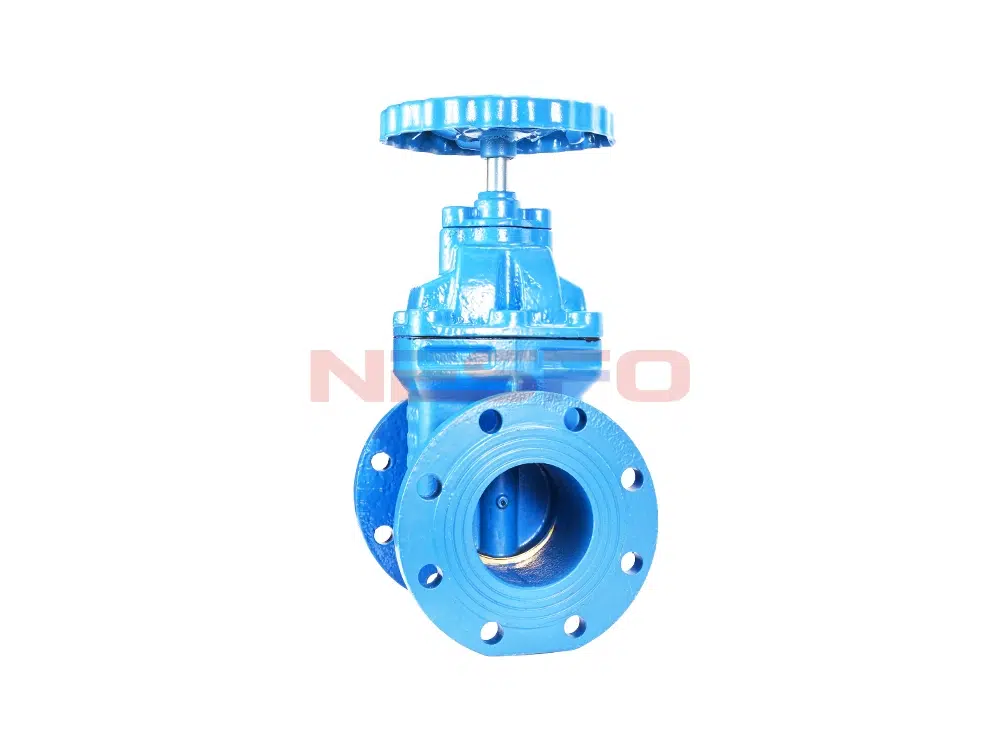

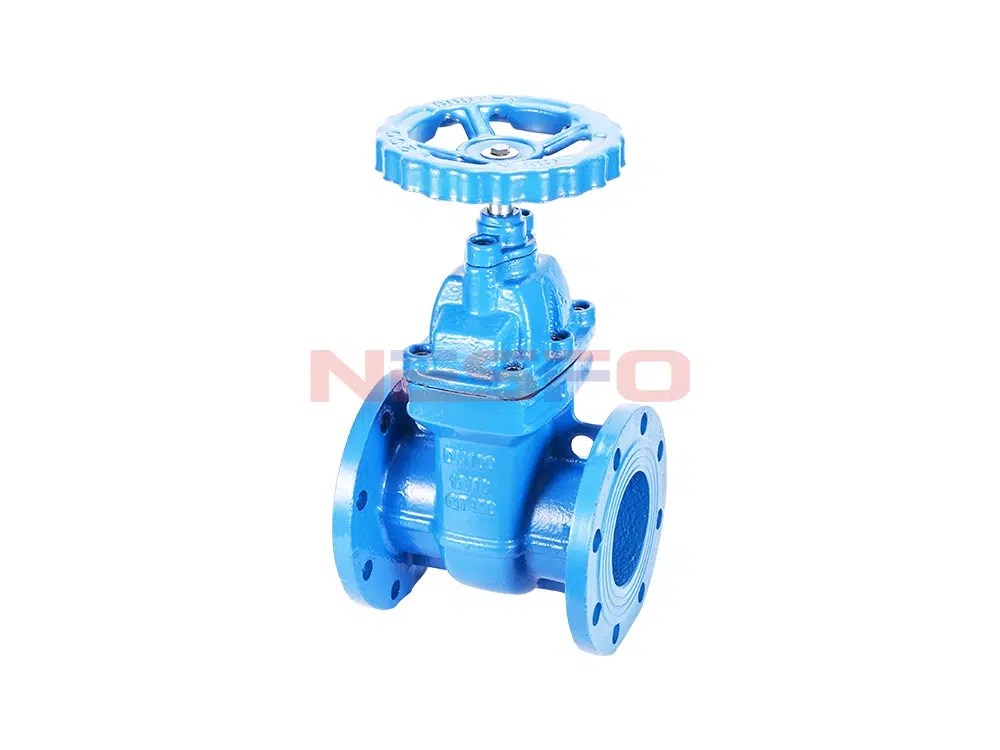

Z45T-16Q硬密封铜芯法兰闸阀阀体采用球墨铸铁QT450材质，密封面为堆焊铜合金。广泛用于排水、煤气、电力、石油、轻纺、冶金、化工以及城市建设等行业，在水、油品类介质的管道上做启闭用。
Ürün Özellikleri
- Kompakt yapı, makul tasarım, iyi valf sertliği, pürüzsüz kanal, küçük akış direnci katsayısı.
- Sızdırmazlık yüzeyi, uzun hizmet ömrü için bakır alaşımdan yapılmıştır.
- Vana esnek grafit salmastra, güvenilir sızdırmazlık, hafif ve esnek çalışma benimser.
Ürün Parametresi
Ürün Modeli | Z45T-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Sfero döküm + pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

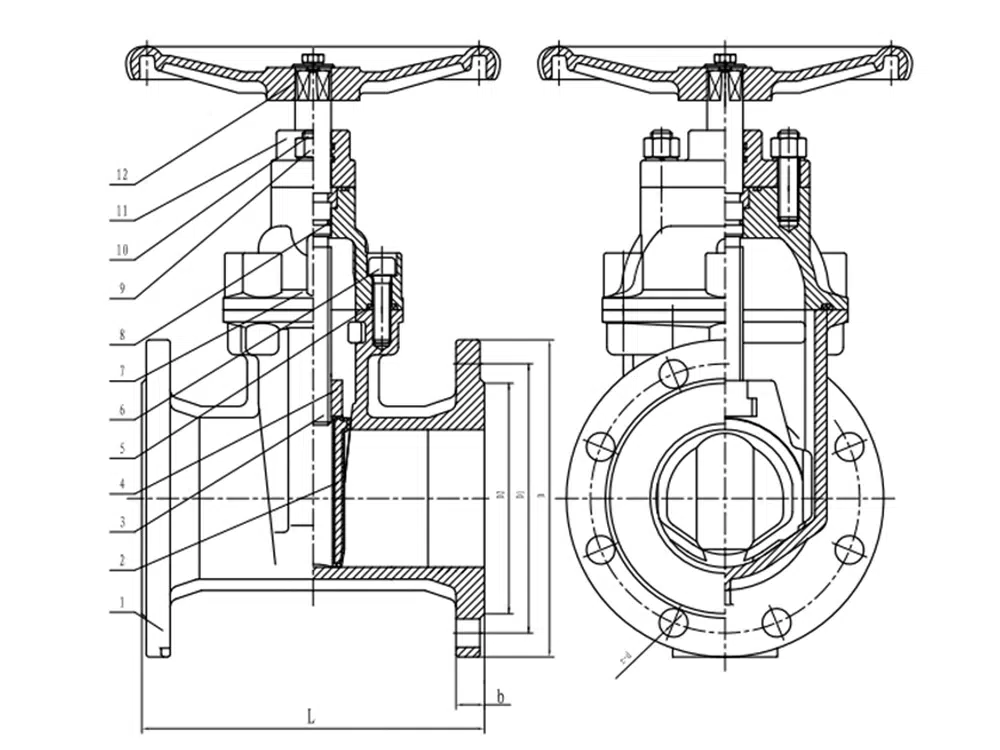

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | z-d |
DN40 | 177 | 150 | 110 | 88 | 16 | 3 | 4-18 |
DN50 | 177 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 192 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 202 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 235 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 251 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 265 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 295 | 335 | 295 | 265 | 26 | 3 | 12-23 |
