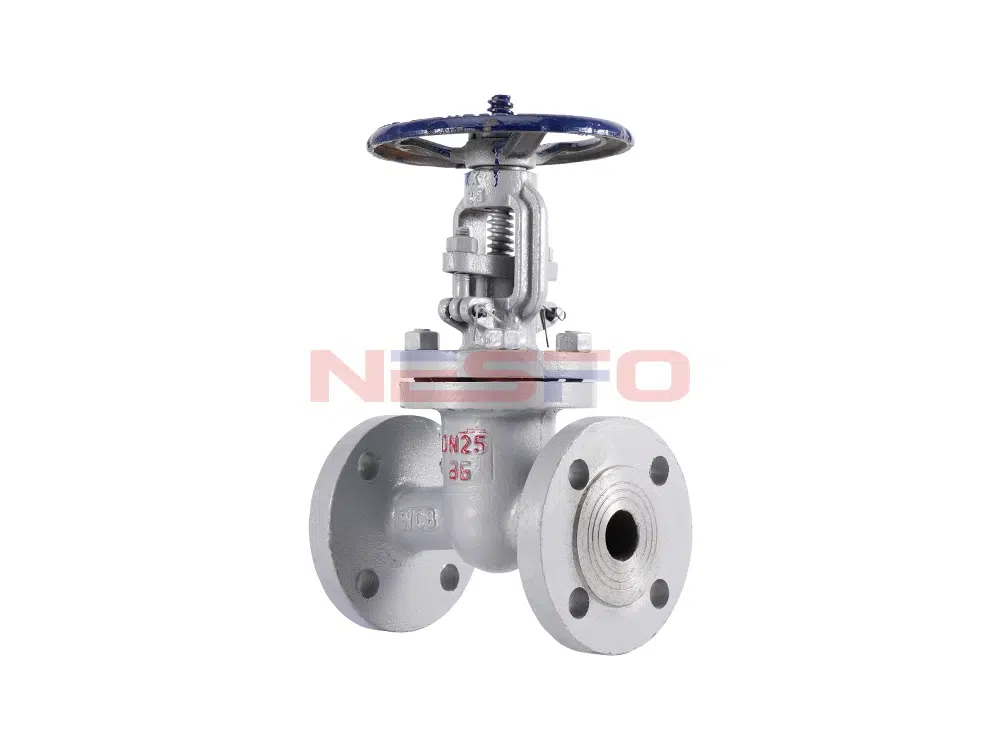

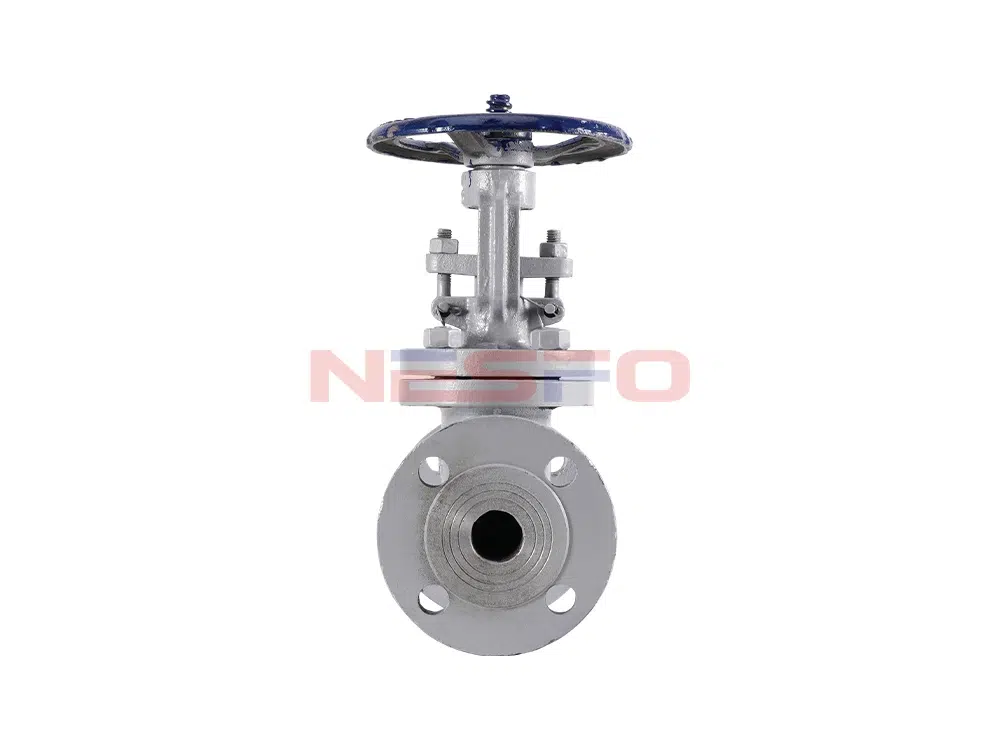

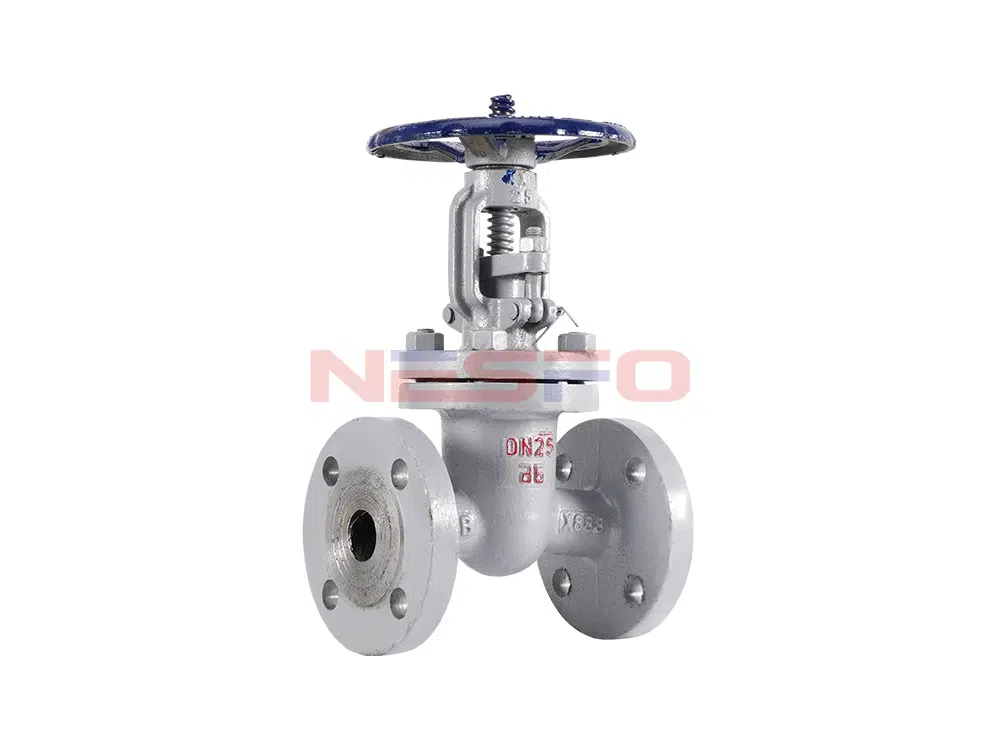

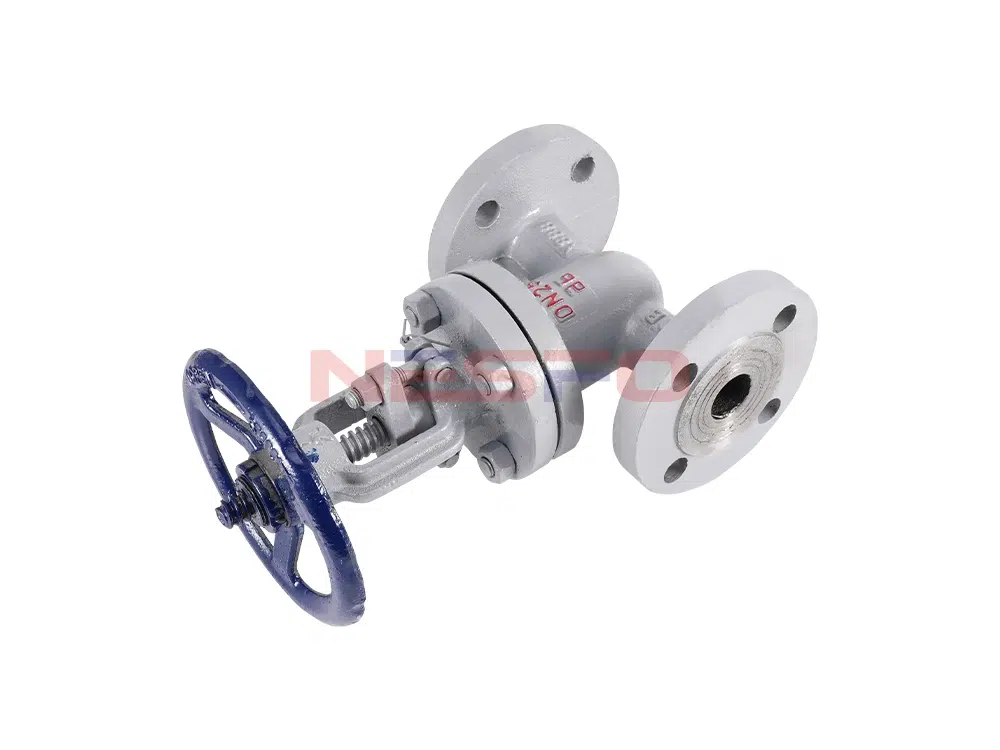

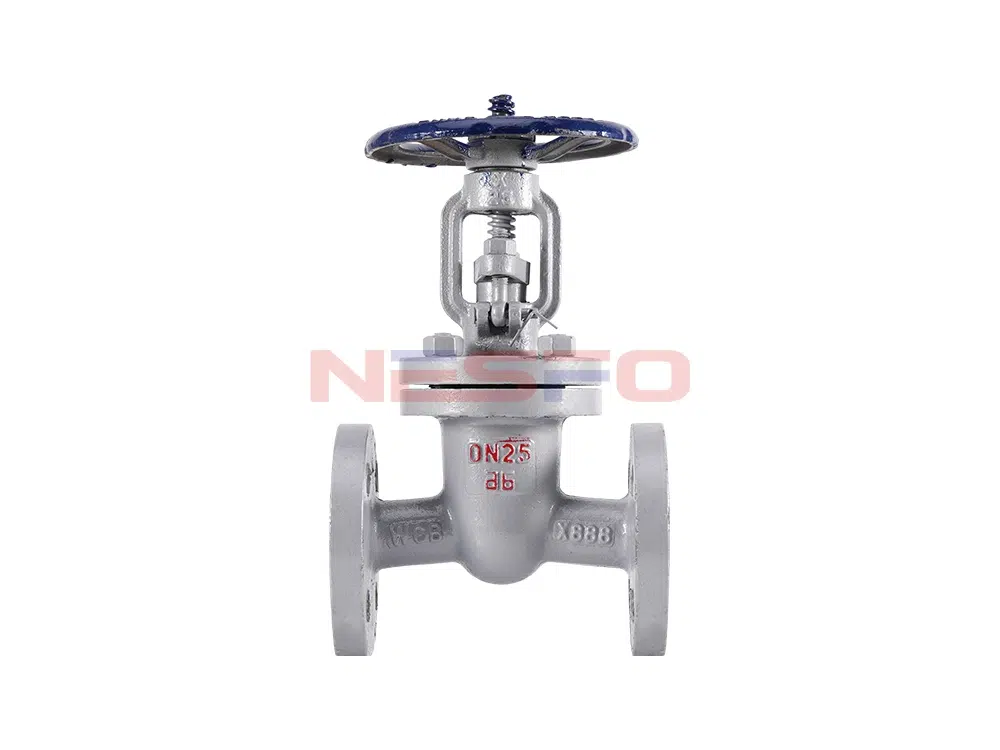

Z41H-16C çelik döküm flanşlı sürgülü vana, boru hattındaki akışkan ortamı bağlamak (tamamen açık) ve kesmek (tamamen kapalı) için kapının yukarı ve aşağı çalışmasını kullanan en yaygın açma ve kapama vanalarından biridir. Bu tür sürgülü vanalar su, kanalizasyon, inşaat, petrol, kimya, gıda, ilaç, tekstil, elektrik enerjisi, nakliye, metalurji, enerji sistemleri ve diğer vücut boru hatlarında regülatör ve durdurucu olarak yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- 流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启高度高）。
- 开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
- 形体简单，制造工艺性好，适用范围广。
Ürün Parametresi
Ürün Modeli | Z41H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

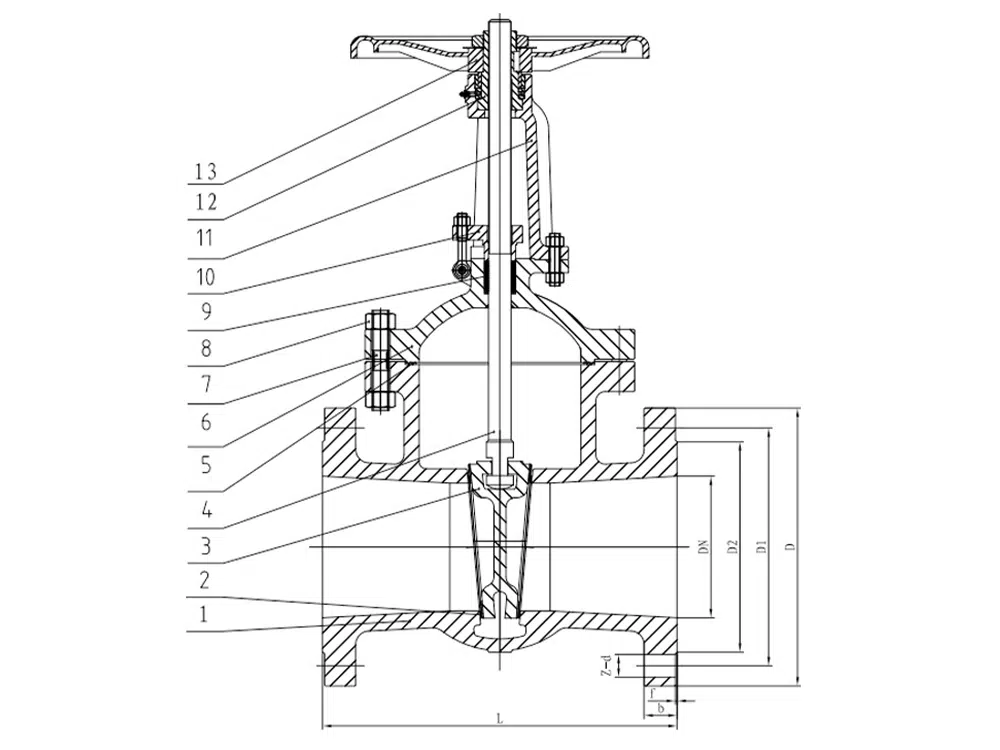

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | z-d |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 |
DN300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 |
DN350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 |
DN400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 |
DN450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 |
DN500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 |
