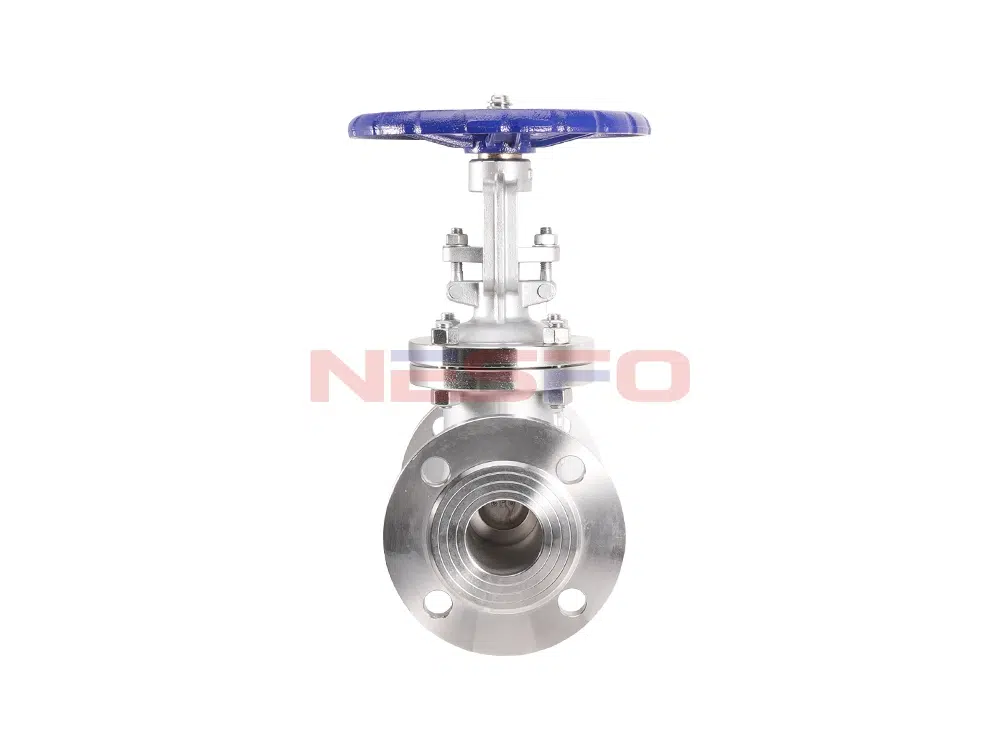

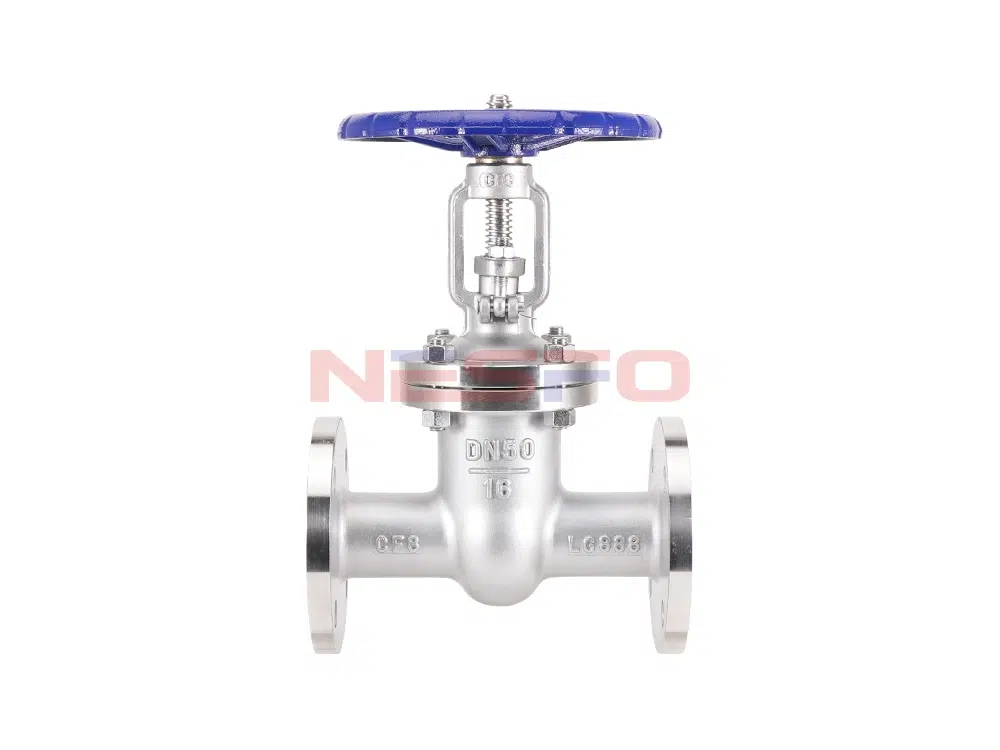

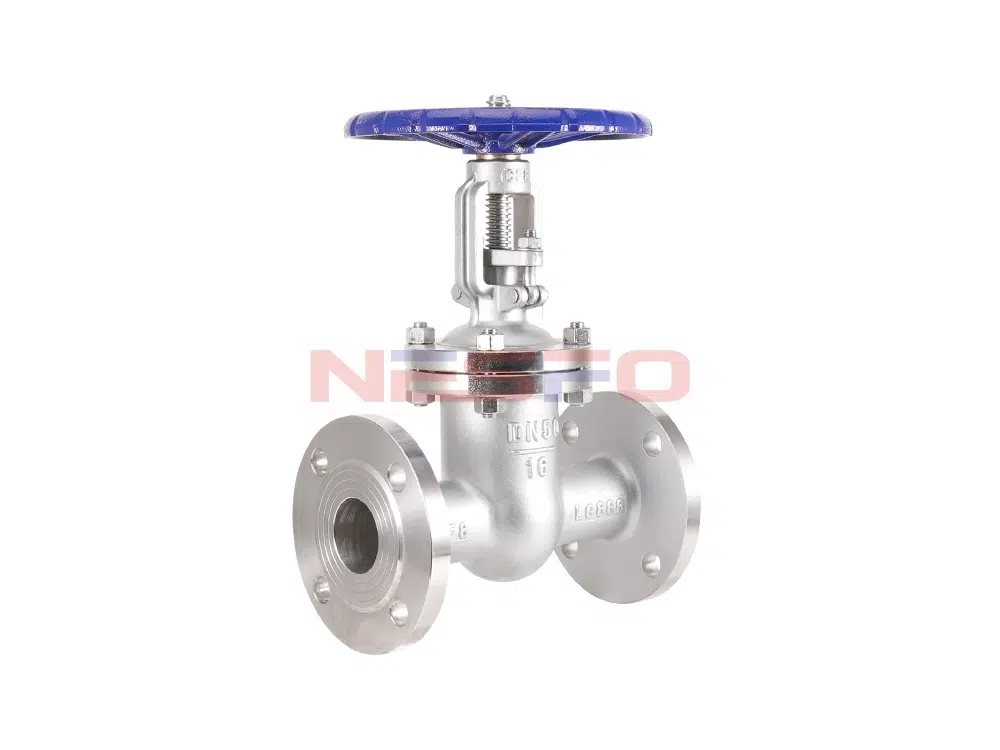

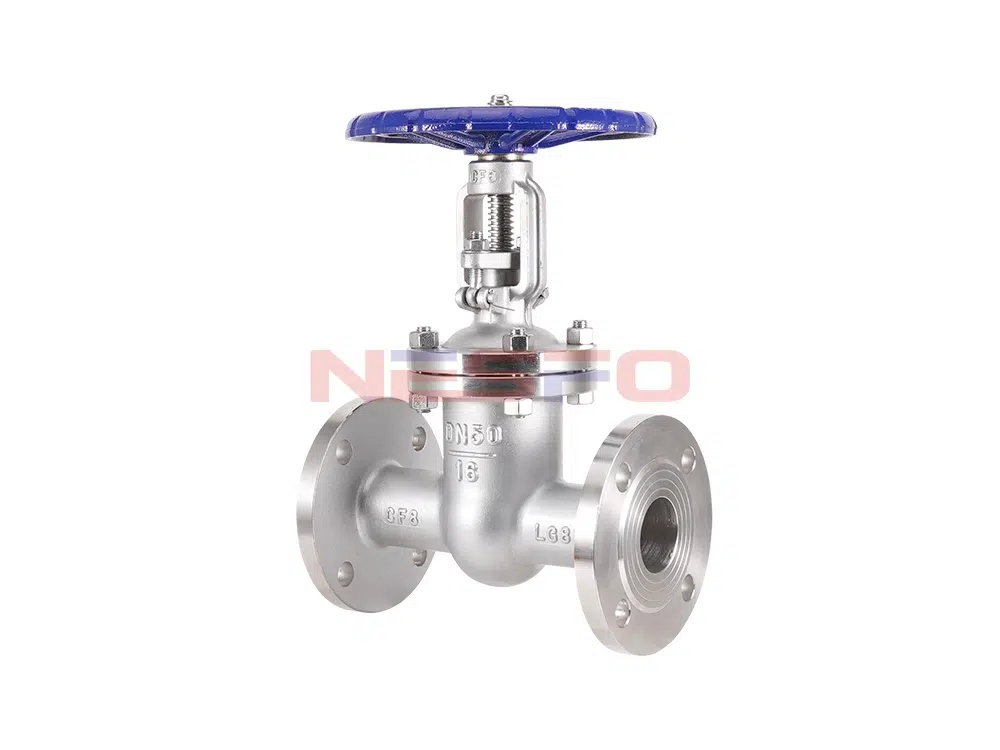

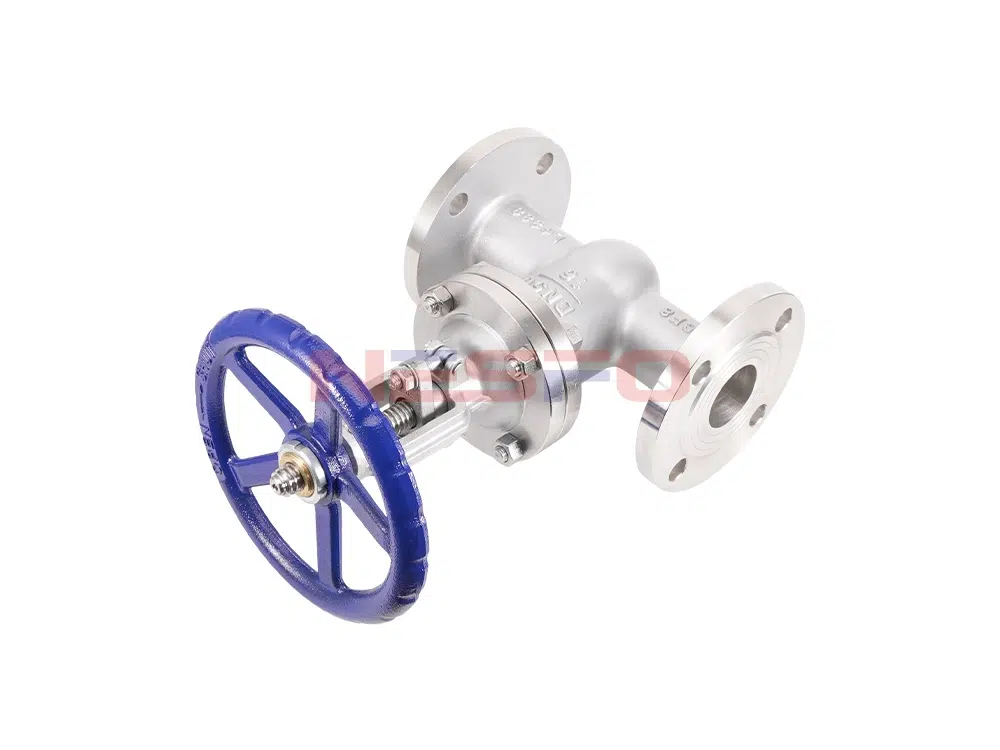

Z41W-16P paslanmaz çelik flanş sürgülü vana açma ve kapama elemanı kapıdır, kapı hareket yönü akışkanın yönüne diktir, sürgülü vana sadece tam açık ve tam kapalı için kullanılabilir, düzenleme ve kısma için kullanılamaz. Kapının iki sızdırmazlık yüzeyi vardır, iki sızdırmazlık yüzeyi bir kama oluşturur; paslanmaz çelik flanşlı sürgülü vana bir tür sürgülü vanadır, vana gövdesi malzeme gereksinimleri nispeten yüksektir, genellikle 304, 316 ve diğer malzeme seçenekleri. Kimya, gemi, ilaç, gıda, enerji, metalurji ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | Z41W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤150°C |

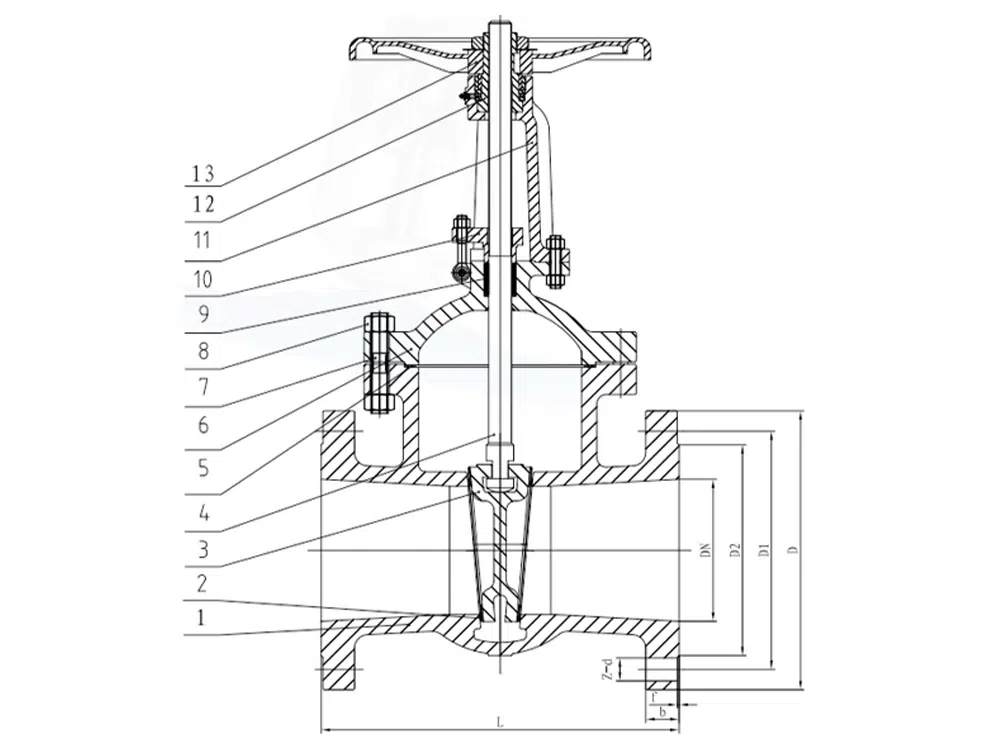

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | z-d |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 |
DN300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 |
DN350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 |
DN400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 |
DN450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 |
DN500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 |
